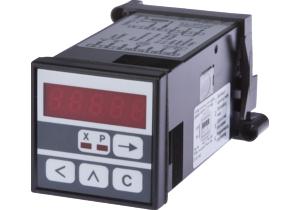

Zähler - Multifunktionszähler

CM030140

Listenpreis

311,60 €

Menge	Preis	Ersparnis
1	311,60 €	–
5	302,25 €	3% / 9,35 €
10	296,02 €	5% / 15,58 €
20	286,67 €	8% / 24,93 €
50	274,21 €	12% / 37,39 €

Bestand knapp

Zähler Multifunktion, 48x108x48mm, Anzeige LED, 5 Dekaden, 10kHz, 1x Vorwahl, 24V DC, 2x Relaiskontakt Wechsler (NO/NC), Schraubanschluss 13polig, IP65, Kunststoff PC, Mit Reset-Funktion, Anzeigebereich 99999, Mit Zeitzählfunktion

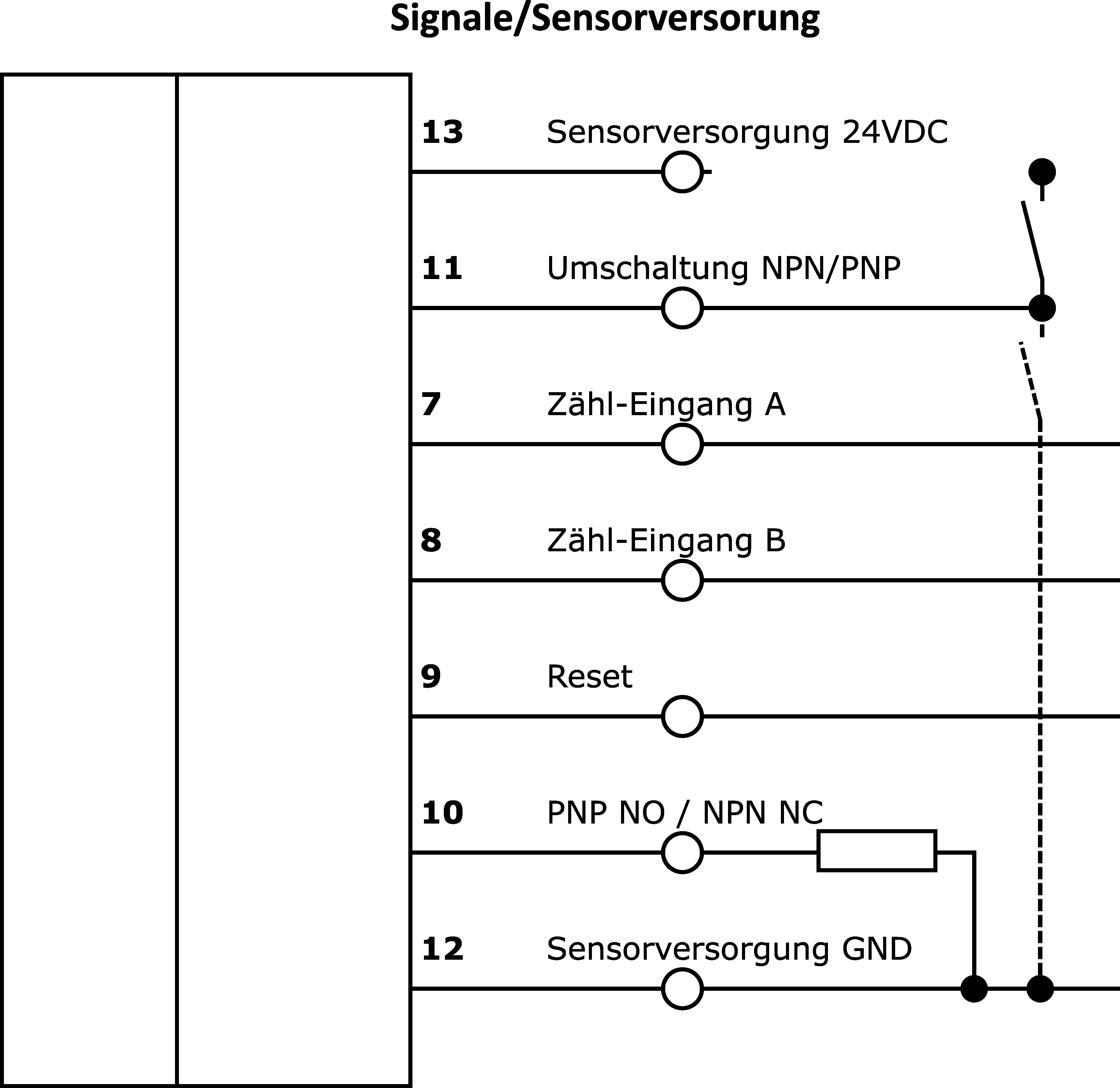

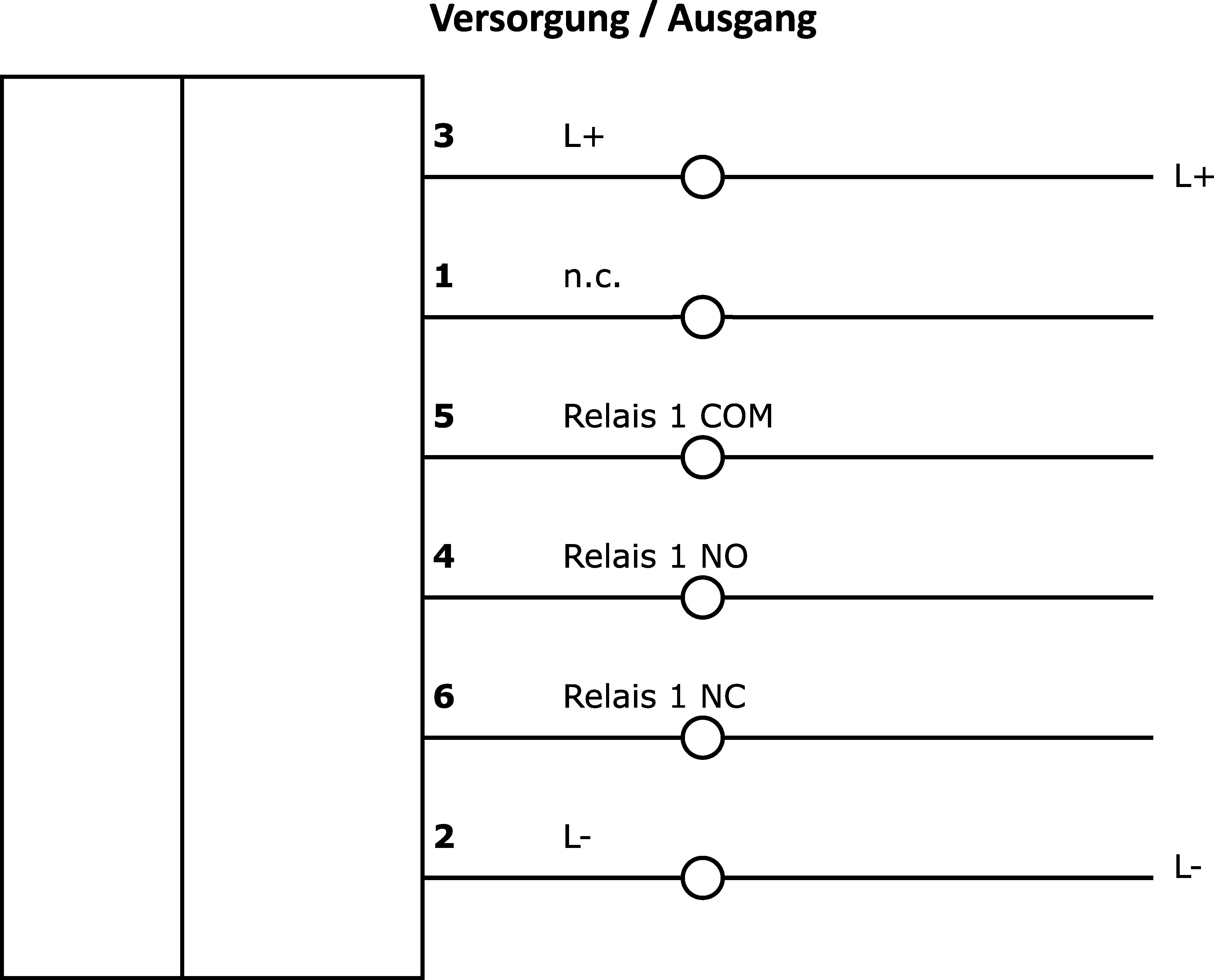

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Zähler - Multifunktionszähler

Elektrische Eigenschaften

Anzahl der Dekaden: 5

Anzahl der einzustellenden Vorwahlen: 1

Anzahl der Schaltausgänge: 2

Anzeigebereich Inkremente: 99.999

Ausführung der 2. Schaltfunktion: Wechsler (NO/NC)

Ausführung der Schaltfunktion: Wechsler (NO/NC)

Ausführung des 2. Schaltausgangs: PNP

Ausführung des elektrischen Anschlusses: Klemmanschluss

Ausführung des Schaltausgangs: Relaiskontakt

Bemessungsschaltstrom: 1.000mA

Geberversorgungsspannung: 24V

Geberversorgungsstrom: 50mA

Leistungsaufnahme: 4,5VA

Polzahl: 13

Schaltleistung: 30VA

Schaltspannung: 250V

Wischkontaktzeit: 0,01 - 99,99s

2. Ausgangsspannung bei DC: 24V

Zählfrequenz: 10kHz

Betriebsspannung (DC): 24V

Anzeige: LED-Display

Mit Reset-Funktion: Ja

Mit Zeitzählfunktion: Ja

Mechanische Eigenschaften

Breite: 48mm

Einbautiefe: 101mm

Höhe: 48mm

Länge: 108mm

Montageart: Fronttafeleinbau

Schutzart (IP): IP65

Werkstoff des Gehäuses: Kunststoff (PC)

Sonstige Eigenschaften

Besonderheiten: Elektronischer Schaltausgang von 50mA PNP/NPN

Relative Luftfeuchtigkeit (nicht kondensierend): 80%

Umgebungstemperatur: 50°C

Ausführung: Multifunktion

Daten ausdrucken

Adapter Zähler 04 auf Zähler 03

AC000037

Zubehör Zähler, Montagerahmen, 72x72mm

22,40 €
Ihr Preis

Bestand knapp

Montagerahmen CI/CM/CZ03

AC000028

Zubehör Zähler, Montagerahmen, 60x75mm, Befestigungsart schrauben

18,90 €
Ihr Preis

Auf Anfrage

Hutschienenadapter für CM03

AC000036

Zubehör Zähler, Tragschienenadapter, 145x84x70mm, gerade, Hutprofilschiene 35 mm, Kunststoff, Schnappverbindung

85,40 €
Ihr Preis

Bestand knapp

Datenblätter

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 2,8 MB

Zeichnungen

Produktkonformität

Klassifizierung	Klasse
eClass-7.0	27200414
eClass-7.1	27200414
eClass-8.0	27200414
eClass-9.0	27200414
eClass-9.1	27200414
ETIM-6.0	EC002300
ETIM-7.0	EC002300

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
OzDS-konform	Ja
POP-konform	Ja
IPF Produktgruppe	500 Zähler
Verpackungsmaße	140 x 100 x 185mm
Bruttogewicht	261g
Zolltarifnummer	90291000
WEEE-Nummer	40951076
