FS906000
Menge | Preis | Ersparnis |
---|---|---|
1 | 158,80 € | – |
5 | 154,04 € | 3% / 4,76 € |
10 | 150,86 € | 5% / 7,94 € |
20 | 146,10 € | 8% / 12,70 € |
50 | 139,74 € | 12% / 19,06 € |
Zubehör - Füllstandsensoren - Konduktiv Sonden
Es gibt Füllstand- und Niveausensoren, die nach verschiedenen Messprinzipien arbeiten. Die Auswahl des Sensors hängt vom zu erfassenden Medium und den Umgebungsbedingungen ab. Der Materialfluss in einem Rütteltopf lässt sich hervorragend mit induktiven Füllstandsensoren abfragen, deren Pendel von dem im Topf befinden Material bewegt wird. Das Erfassen von Füllständen flüssiger oder fester Medien ist z.B. mit kapazitiver Füllstandsensorik umsetzbar. Diese funktionieren nach dem Prinzip des Kondensators, das Medium verändert die Dielektrizität zwischen zwei Elektroden. Die dabei hervorgerufene Änderung wird in ein digitales Ausgangssignals umgesetzt. Eine weitere Alternative zur Erfassung von Füllständen leitfähiger Medien bieten konduktive Füllstandrelais. Der Widerstand zwischen Bezugs- und Messelektrode wird bestimmt. Bei Unter- oder Überschreiten einer eingestellten Schwelle schaltet ein Relaisausgang.
Elektrische Eigenschaften
- Anzahl der Sonden
- 1
- Ausführung der Schaltfunktion
- Verstärker
- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausführung des Schaltausgangs
- Verstärker
- Polzahl
- 1
- Messprinzip
- Leitend
Mechanische Eigenschaften
- Ausführung des Prozessanschlusses
- G1/2 Zoll
- Bauform
- rund
- Druckfestigkeit
- 10bar
- Durchmesser der Sonde
- 4mm
- Gewindelänge
- 15mm
- Höhe
- 52mm
- Länge
- 552mm
- Länge der Sonde
- 500mm
- Mediumtemperatur
- -20 - 100°C
- Schutzart (IP)
- IP65
- Werkstoff der aktiven Fläche
- Kunststoff (POM)
- Werkstoff des Gehäuses
- Kunststoff (PA)
- Werkstoff des Messaufnehmers
- Edelstahl 1.4571
- Gewindemaß
- 1/2 Zoll
- Durchmesser
- 40mm
Sonstige Eigenschaften
- Umgebungstemperatur
- -40 - 150°C
Verstärker Füllstand
Datenblätter

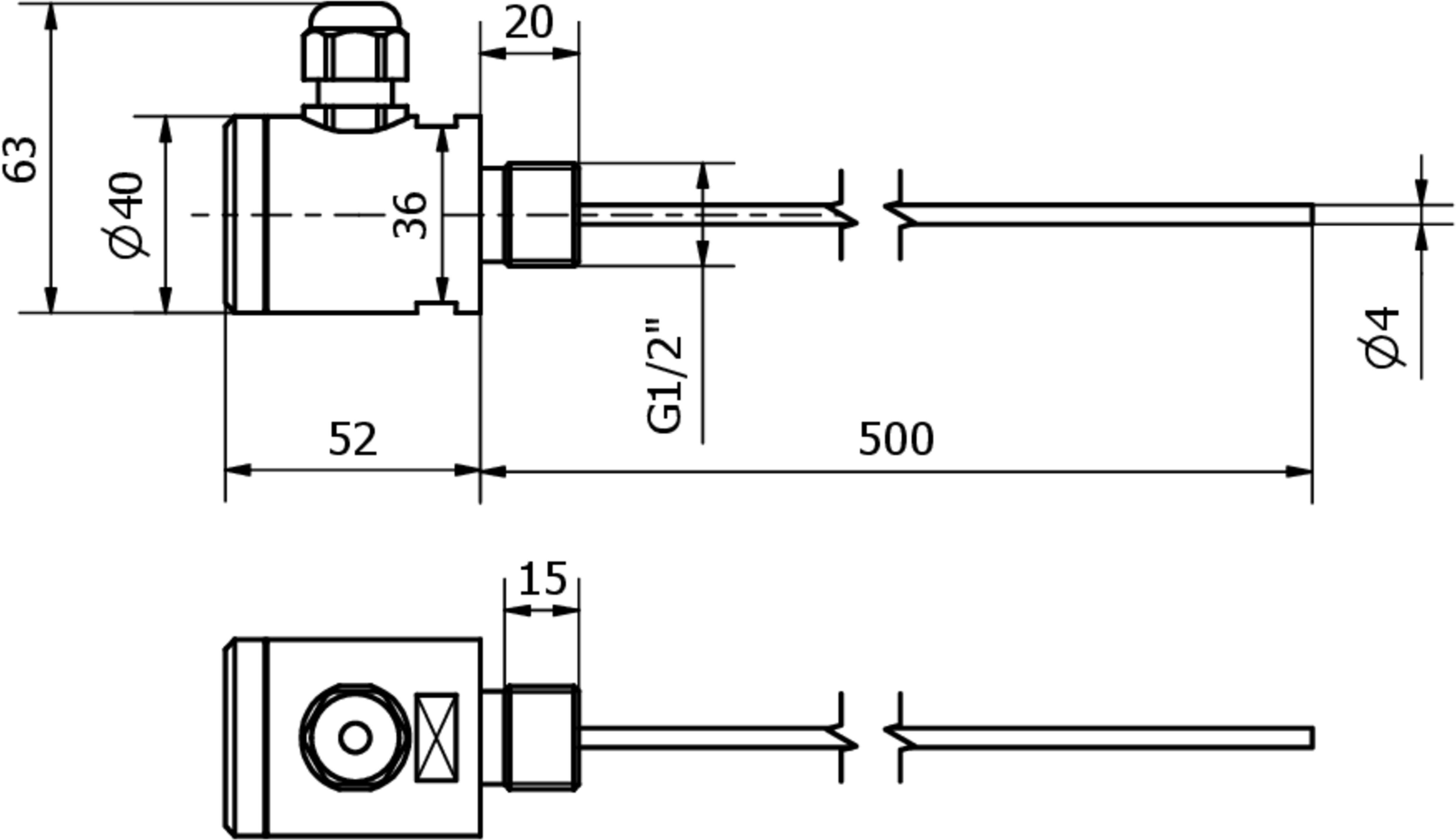

Zeichnungen
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 476 KB
-
pdfMaterial CompliancePDF-Datei, 408 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 255 KB
Verschiedenes
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27200591 |
eClass-7.1 | 27200591 |
eClass-8.0 | 27200591 |
eClass-9.0 | 27200592 |
eClass-9.1 | 27200592 |
ETIM-6.0 | EC001447 |
ETIM-7.0 | EC001447 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
IPF Produktgruppe | 350 Füllstandsensoren (kapazitiv/konduktiv) |
Verpackungsmaße | 97 x 65 x 590mm |
Bruttogewicht | 160g |
Zolltarifnummer | 85365019 |
WEEE-Nummer | 40951076 |
