AY000115
Zubehör Sensor, Befestigungskit, Metall, Kugelgelenk
Auf Lager
Kapazitive Sensoren - Norm-Schaltabstand
KB050180
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 263,20 € | – |
| 5 | 255,30 € | 3% / 7,90 € |
| 10 | 250,04 € | 5% / 13,16 € |
| 20 | 242,14 € | 8% / 21,06 € |
| 50 | 231,62 € | 12% / 31,58 € |
Auf Lager
Sensor kapazitiv, M5x0,5 20lang, bündig, Sn: 1, 10-35V DC, -55-125°C, 1x PNP NO, Kabel 2m PVC, IP67, V2A
Inklusive 2x Mutter, 1x Schraubendreher
Vergleichen
Kapazitive Sensoren - Norm-Schaltabstand
Kapazitive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen metallische und nichtmetallische Gegenstände, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial, dessen Abmessungen und der über ein Potenziometer eingestellten Ansprechempfindlichkeit abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Kapazitive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Dichtungsabfrage), Positionierung (z.B. PET-Flaschen), Zählung (z.B. Kunststoffdeckel), Niveauabfrage (z.B. Schmiermittel) oder Abstandsmessungen (z.B. Dickenmessung) von festen und flüssigen Materialien eingesetzt.
Elektrische Eigenschaften
- Anzahl der Schaltausgänge
- 1
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabel
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 250mA
- Relative Hysterese
- 10%
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 10mA
- Leitungsdurchmesser
- 2,8mm
- Restwelligkeit
- 5%
- Schaltabstand
- 1mm
- Schaltfrequenz
- 50Hz
- Spannungsabfall
- 2,5V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 35V
Mechanische Eigenschaften
- Leiterquerschnitt
- 0,14mm²
- Ader-Zahl
- 4
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 17mm
- Gewindesteigung
- 0,5mm
- Kabellänge
- 2m
- Länge
- 20mm
- Mechanische Einbaubedingung für Sensor
- bündig
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PTFE)
- Werkstoff des Gehäuses
- Edelstahl (V2A)
- Werkstoff des Kabelmantels
- Kunststoff (PVC)
- Gewindemaß
- M5
Sonstige Eigenschaften
- Umgebungstemperatur
- -55 - 125°C
- Referenzmedium / Objekt
- Werkstoff mit Permittivität Ɛr=81
- Niveauabfrage
- Ja
Finden Sie Zubehör für KB050180
in diesen Produktgruppen:
Montagesystem für AY000115
Auf Lager
Kabelstecker M8 3polig konfektionierbar
Kabelstecker M12 4polig konfektionierbar
Schutzschlauch
Befestigung Bauform M5
Auf Lager
Umkehrstufen Klemme
Kabelstecker M8 4polig konfektionierbar
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 373 KB
-
dwg2DDWG-Datei, 251 KB
-
stp3DSTP-Datei, 32 KB
-

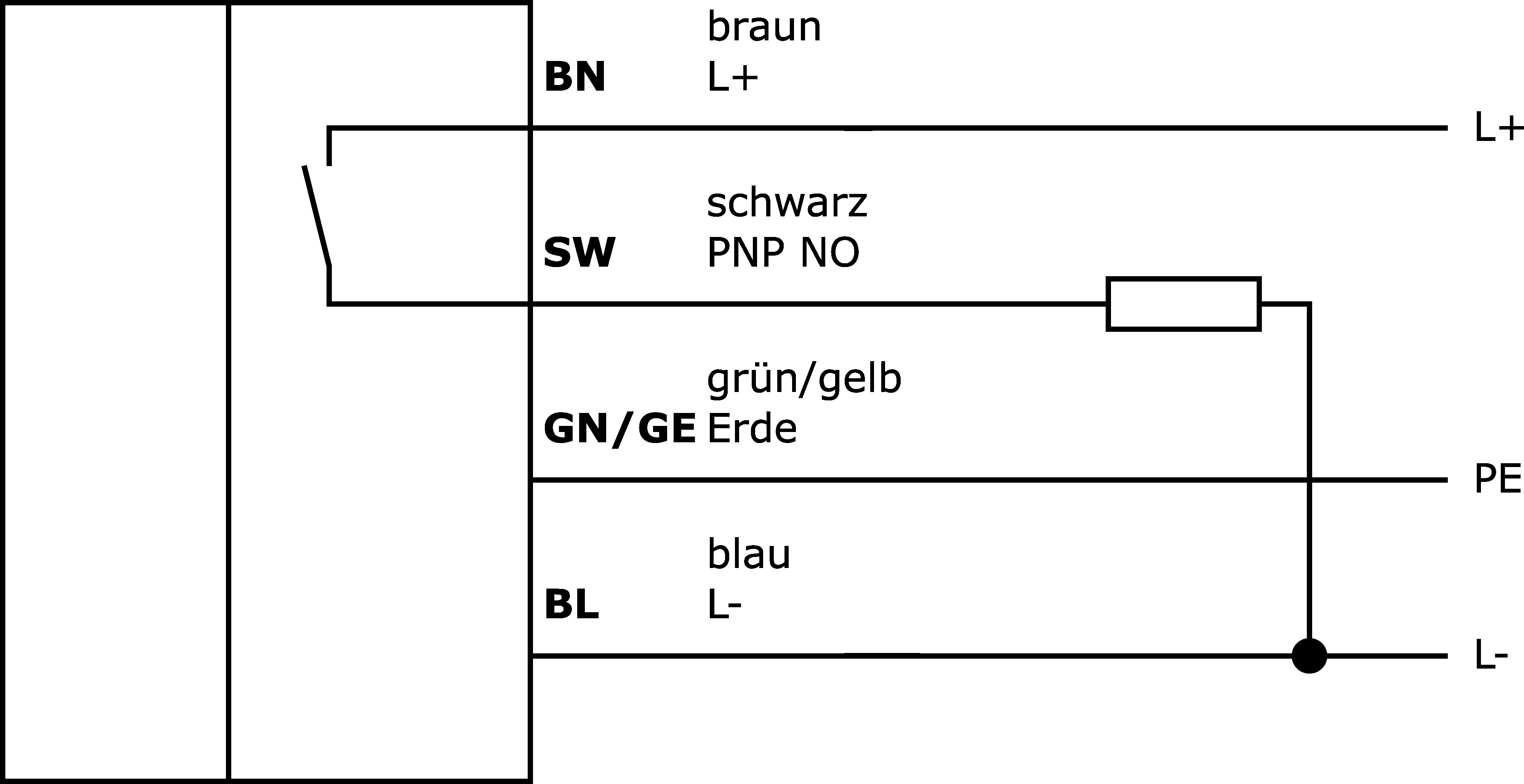

pngAnschlussbild InternetPNG-Datei, 10 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 408 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270102 |
| eClass-7.1 | 27270102 |
| eClass-8.0 | 27270102 |
| eClass-9.0 | 27270102 |
| eClass-9.1 | 27270102 |
| ETIM-6.0 | EC002715 |
| ETIM-7.0 | EC002715 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 243 Kapazitive Sensoren (diverse) |
| Verpackungsmaße | 124 x 28 x 149mm |
| Bruttogewicht | 108g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
