Kapazitive Sensoren - Norm-Schaltabstand
KB120100
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 167,80 € | – |
| 5 | 162,77 € | 3% / 5,03 € |
| 10 | 159,41 € | 5% / 8,39 € |
| 20 | 154,38 € | 8% / 13,42 € |
| 50 | 147,66 € | 12% / 20,14 € |
Auf Lager
Sensor kapazitiv, M12x1 50lang, bündig, Sn: 6, 10-35V DC, PNP NO, Kabel 2m PVC, IP67, VA, LED, manuelle Einstellung
Inklusive 2x Mutter, 1x Schraubendreher
Vergleichen
Kapazitive Sensoren - Norm-Schaltabstand
Kapazitive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen metallische und nichtmetallische Gegenstände, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial, dessen Abmessungen und der über ein Potenziometer eingestellten Ansprechempfindlichkeit abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Kapazitive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Dichtungsabfrage), Positionierung (z.B. PET-Flaschen), Zählung (z.B. Kunststoffdeckel), Niveauabfrage (z.B. Schmiermittel) oder Abstandsmessungen (z.B. Dickenmessung) von festen und flüssigen Materialien eingesetzt.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabel
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 250mA
- Einstellverfahren
- Potentiometer
- Relative Hysterese
- 15%
- Korrekturfaktor (Glas)
- 0,6
- Korrekturfaktor (Holz)
- 0,6
- Korrekturfaktor (Öl)
- 0,5
- Korrekturfaktor (PVC)
- 0,5
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 15mA
- Schaltabstand
- 6mm
- Schaltfrequenz
- 500Hz
- Spannungsabfall
- 2V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 35V
- Anpassbare Ausgangsfunktionen
- Schaltpunkt
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ader-Zahl
- 3
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 37mm
- Gewindesteigung
- 1mm
- Kabellänge
- 2m
- Länge
- 50mm
- Mechanische Einbaubedingung für Sensor
- bündig
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PTFE)
- Werkstoff des Gehäuses
- Edelstahl 1.4305
- Werkstoff des Kabelmantels
- Kunststoff (PVC)
- Gewindemaß
- M12
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
- Referenzmedium / Objekt
- Werkstoff mit Permittivität Ɛr=81
- Niveauabfrage
- Ja
Finden Sie Zubehör für KB120100
in diesen Produktgruppen:
Montagesystem Zylindrisch M12
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Kabelstecker M8 3polig konfektionierbar
Montagesystem für AY000115
Auf Lager
Auf Lager
Schraubendreher
Schutzschlauch
Logikmodul Hutschiene
Stromversorgung 24V DC / 100mA Schaltverstärker
Befestigung Bauform M12
Auf Lager
Auf Lager
Auf Lager
Auf Anfrage
Bestand knapp
Auf Anfrage
Sensortester
Kabelstecker M12 4polig konfektionierbar
Umkehrstufen Klemme
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 243 KB
-
dwg2DDWG-Datei, 89 KB
-
stp3DSTP-Datei, 71 KB
-

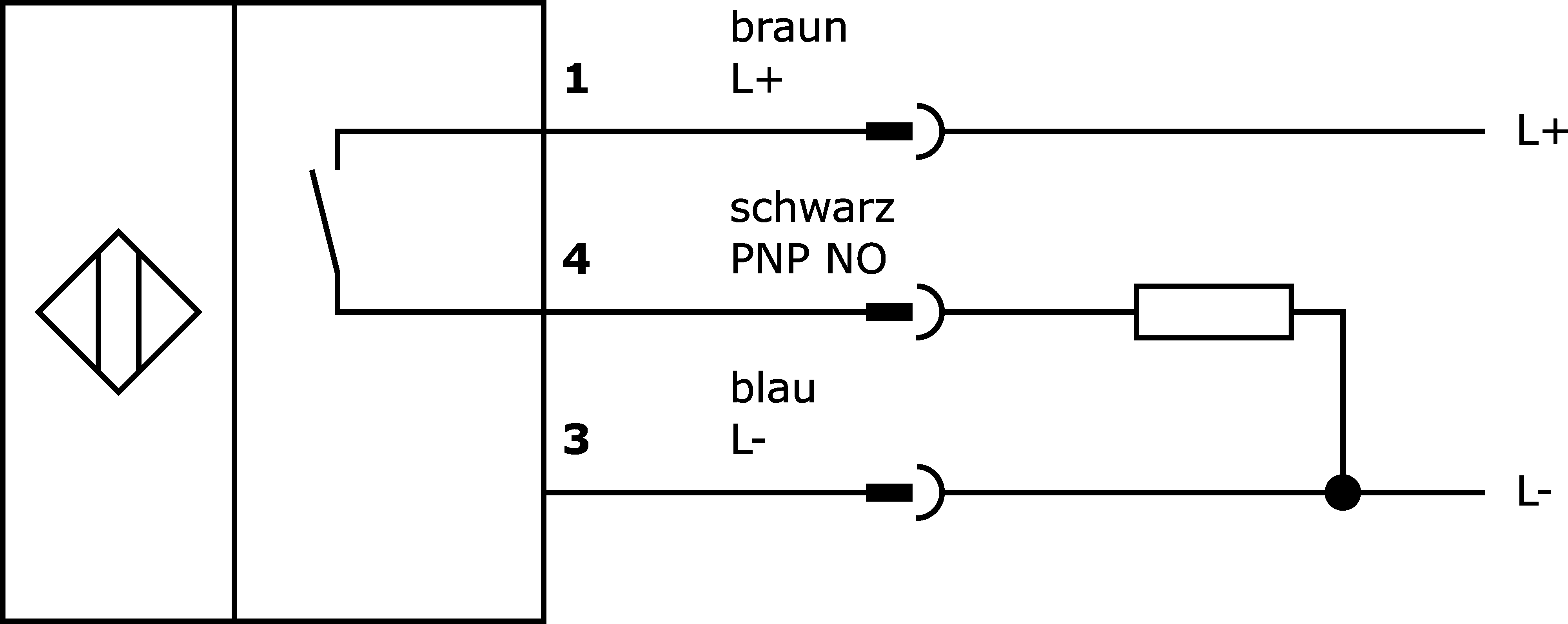

pngAnschlussbild InternetPNG-Datei, 7,5 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 407 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Links
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270102 |
| eClass-7.1 | 27270102 |
| eClass-8.0 | 27270102 |
| eClass-9.0 | 27270102 |
| eClass-9.1 | 27270102 |
| ETIM-6.0 | EC002715 |
| ETIM-7.0 | EC002715 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 240 Kapazitive Sensoren |
| Verpackungsmaße | 125 x 25 x 190mm |
| Bruttogewicht | 80g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
