Kapazitive Sensoren - Einbautaster

KY98E021

KY98E021
Nicht auf Lager
Sensor kapazitiv, Drucktaster, 59mm, Symbol "Hand", 10-30V DC, -30-70°C, PNP NO, Kabel mit Steckverbinder 4polig 0,2m, IP67, Kunststoff anodisiert/eloxiert, LED

Taster

Kapazitive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen metallische und nichtmetallische Gegenstände, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial, dessen Abmessungen und der über ein Potenziometer eingestellten Ansprechempfindlichkeit abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Kapazitive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Dichtungsabfrage), Positionierung (z.B. PET-Flaschen), Zählung (z.B. Kunststoffdeckel), Niveauabfrage (z.B. Schmiermittel) oder Abstandsmessungen (z.B. Dickenmessung) von festen und flüssigen Materialien eingesetzt.

Mechanische Eigenschaften

Lochdurchmesser
59mm
Bauform
Sonderbauform
Werkstoff des Gehäuses
Kunststoff
Umgebungstemperatur
-30 - 70°C
Gewindesteigung
1mm
Bauform der Linse
rund
Kabellänge
0.2mm
Bauform des Knopfes
flach
Beschichtung Gehäuse
anodisiert/eloxiert
Farbe Frontring
sonstige
Schutzart (IP)
IP67
Max. Anzugsmoment
1Nm

Elektrische Eigenschaften

Spannungsart
DC
Polzahl
4

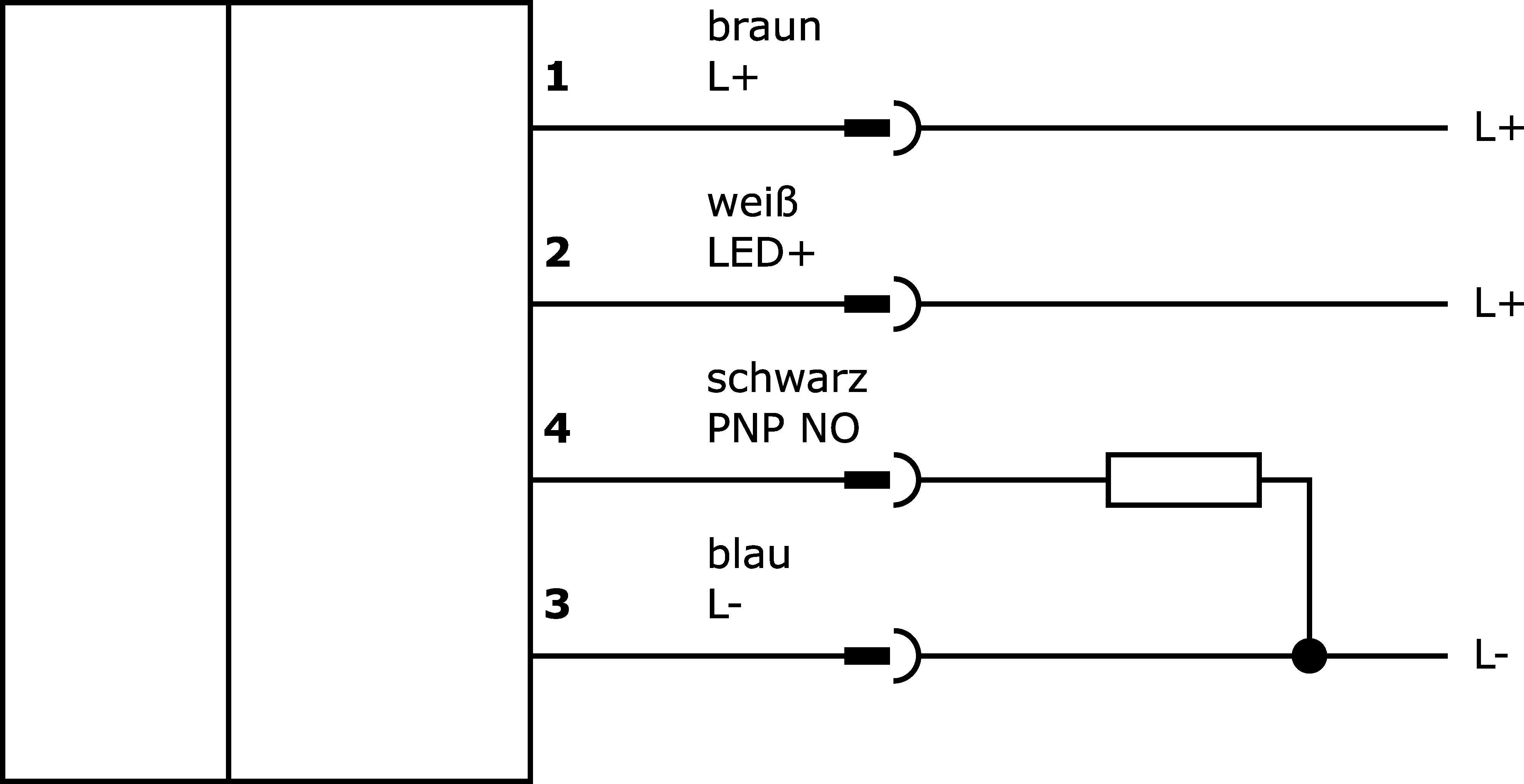

Ausführung des elektrischen Anschlusses
Kabel mit Steckverbinder
Ausführung der Schaltfunktion
Schließer
Leerlaufstrom
30mA
Bemessungsschaltstrom
400mA
Schaltfunktion verrastend
nein
Verpolungssicher
ja
Beleuchtbar
ja
Tastend
ja
Ausführung des Schaltausgangs
PNP
Bemessungssteuerspeisespannung Us bei DC
10 - 30V
Versorgungsspannung der Lampe
24V
Kurzschlussfest
ja
Anzahl der Kontakte als Schließer
1
Spannungsabfall
3V

Sonstige Eigenschaften

Aufdruck
Symbol "Hand"
Mit Frontring
ja
KlassifizierungKlasse
eClass 7.027371228
eClass 7.127371228
eClass 8.027371228
eClass 9.027371228
eClass 9.127371228
ETIM-6.0EC001028
ETIM-7.0EC001028
IPF Produktgruppe700
MerkmalWert
Versandgewicht0,1kg
Verpackungsmaße74.0mm x 74.0mm x 143.0mm
Zolltarifnummer85365019
REACH konform ja
