MD420021
Menge | Preis | Ersparnis |
---|---|---|
1 | 106,10 € | – |
5 | 102,92 € | 3% / 3,18 € |
10 | 100,80 € | 5% / 5,30 € |
20 | 97,61 € | 8% / 8,49 € |
50 | 93,37 € | 12% / 12,73 € |
Weg- und Winkelmessung - Magnetisch
Ein Drehgeber bzw. Drehwinkelgeber ist ein Gerät, das eine Drehbewegung in ein digitales Ausgangssignal umsetzt, welches über eine nachfolgende Auswerteelektronik verarbeitet werden kann. Unsere Drehgeber arbeiten alle nach dem Prinzip der optischen Abtastung. Im inneren des Gerätes befindet sich eine Impulsscheibe, auf der sich je nach Drehgeber eine eindeutige (absolute) oder sich wiederholende (inkrementale) Strichteilung befindet, die von einem optischen System abgetastet wird. Das Drehen der Geberwelle bewirkt eine Rotation der Impulsscheibe, was ein entsprechendes Abtastsignal des optischen Systems zur Folge hat. Dieses wird durch eine integrierte Elektronik abschließend in geberspezifische Ausgangssignale umgesetzt (z.B. Multiturn, RS422 usw.). Zur fachgerechten Montage in zahlreichen Anwendungen werden Wellenkupplungen, selbstanstellende Befestigungswinkel oder Flansche verwendet. Zusätzlich kann die Geberwelle mit Messrädern oder Ritzeln in verschiedenen Ausführungen und Größen bestückt werden. Typische Anwendungsbeispiele sind unter anderem das Winkelmessen an Biegemaschinen, Längenvermessen an Bandanlagen oder die Geschwindigkeitsmessung an Wickelanlagen.
Elektrische Eigenschaften
- Ausführung des Analogausgangs
- 1 - 10V
- Ausführung des elektrischen Anschlusses
- Kabelstecker M12
- Digitale Auflösung
- 12Bit
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 15mA
- Polzahl
- 3
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 30V
Mechanische Eigenschaften
- Höhe
- 7mm
- Kabellänge
- 0,3m
- Kabelzuführung
- radial
- Schutzart (IP)
- IP67
- Werkstoff des Gehäuses
- Kunststoff (PA 6.6)
- Werkstoff des Kabelmantels
- Kunststoff (PUR)
- Durchmesser
- 42mm
Sonstige Eigenschaften
- Umgebungstemperatur
- -40 - 85°C
- Ausführung
- Drehwinkelsensor
Kabeldosen M12 4adrig mit Schirm
Kabeldosen M12 4polig konfektionierbar
Befestigungsclip M12 Stecker/Dose
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 620 KB
-
dwg2DDWG-Datei, 209 KB
-
stp3DSTP-Datei, 113 KB
-

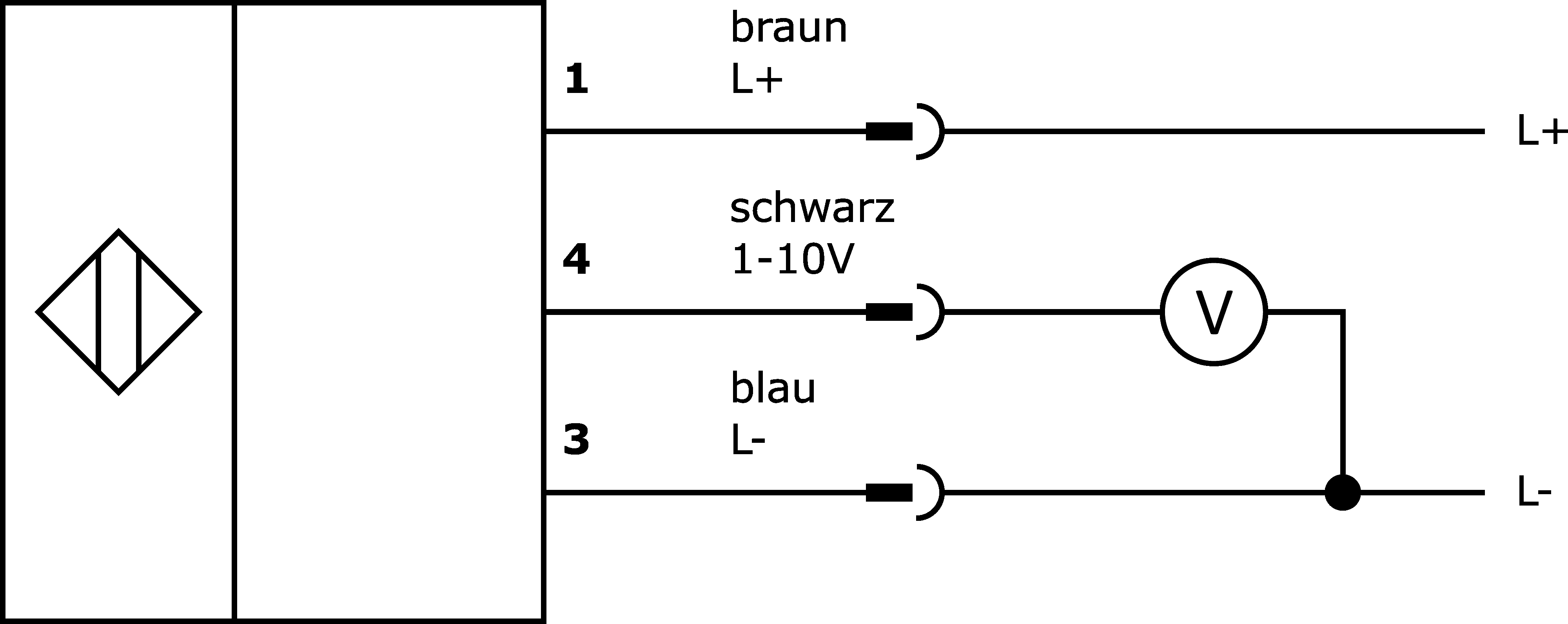

pngAnschlussbild InternetPNG-Datei, 8,9 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 475 KB
-
pdfMaterial CompliancePDF-Datei, 482 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 254 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
OzDS-konform | Ja |
POP-konform | Ja |
TSCA-konform | Ja |
IPF Produktgruppe | 690 Sensoren diverses |
Verpackungsmaße | 77 x 25 x 123mm |
Bruttogewicht | 70g |
Zolltarifnummer | 85365019 |
WEEE-Nummer | 40951076 |
