Wegmesssysteme

MW080100

MW080100
Auf Lager
sensor magn,weg0,1mm M8x0,5/35lang

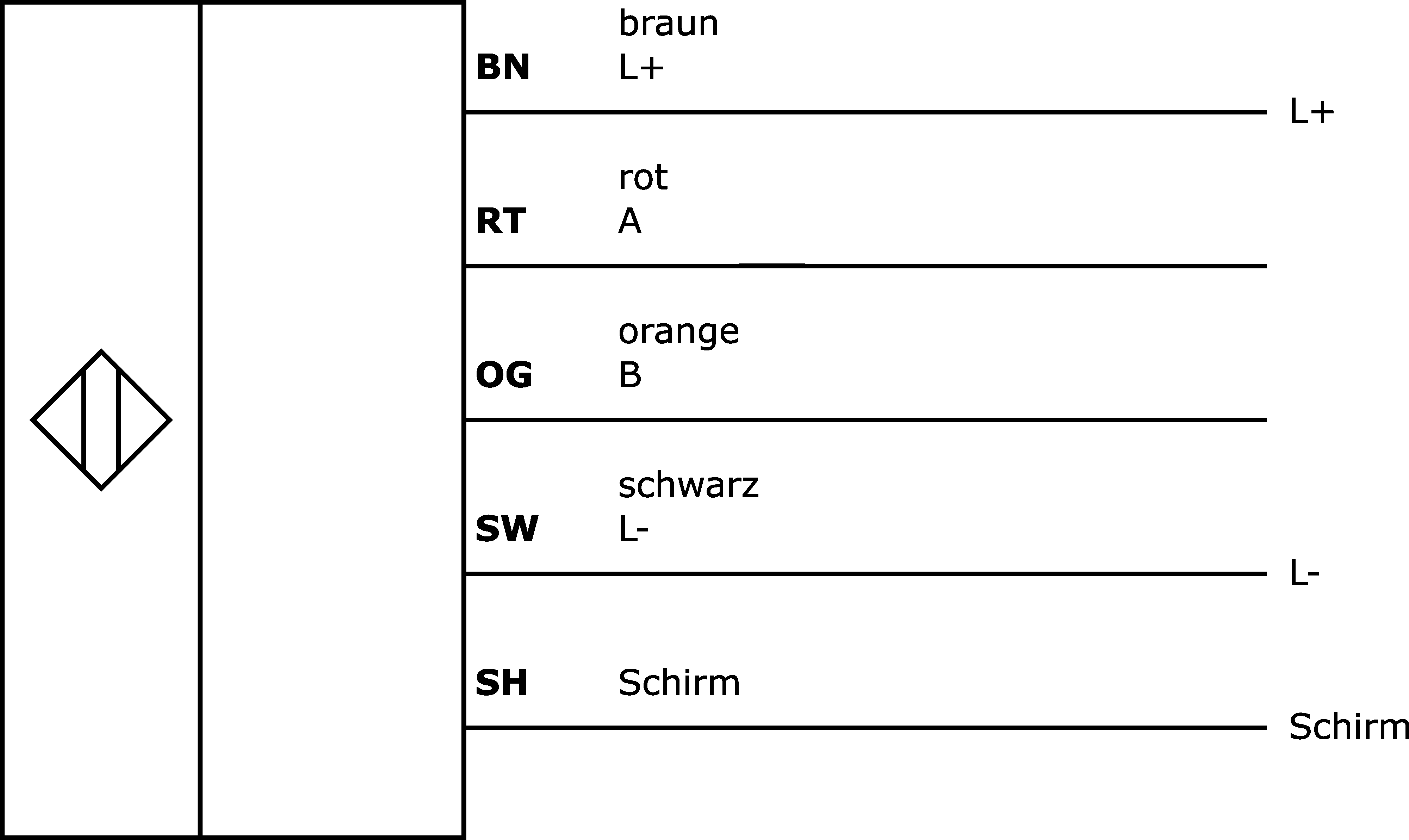

24VDC,2x20mA,PP,2m Kabel 4pol+Schirm

Wegmesssysteme MW080100

Bei der Erfassung von Wegstrecken oder Drehbewegungen kommen magnetische Messsysteme zum Einsatz. Bei den magnetischen Messsystemen verfährt der Sensor berührungslos über ein flexibles Magnetband oder er steht über dem sich drehenden magnetisiertem Messrad. Das Magnetband ist auf eine 0,3 Millimeter starke Stahlträgerschicht aufgebracht bzw. befindet sich auf dem Umfang der verschiedenen Messräder. Die Magnetisierung erfolgt dabei mit definierten Polteilungen. Über das Abtasten der Magnetpole wird ein Signal erzeugt, das in digitale Rechtecksignale umgewandelt wird, die von einer Nachfolgeelektronik verarbeitet und ggf. zur Anzeige gebracht werden können. Die Sensorik erkennt die Teilung des Bandes und wandelt die Information hochauflösend in eine Weg- bzw. Rotationsinformation um. Zum Auslesen der magnetischen Feldlinien ist kein direkter Kontakt erforderlich. Magnetische Sensoren sind unempfindlich gegenüber Verschmutzung, Ölen und Feuchtigkeit und relativ stabil bei Schock und Vibration. Somit eröffnet sich dem Anwender ein breites Feld an Einsatzmöglichkeiten, z. B. für Anlagen und Systeme in der Holzindustrie, Lagertechnik, an Linearachsen, im Außenbereich oder bei Werkzeugmaschinen.

Mechanische Eigenschaften

Gewindelänge
35mm
Länge
58mm
Umgebungstemperatur
-10 - 70°C
Gewindesteigung
0.5mm
Schutzart (IP)
IP67
Länge des Sensors
58mm
Schockfestigkeit Beschleunigung
50g
Vibrationsfestigkeit Beschleunigung
10g
Max. Verfahrgeschwindigkeit
25m/s
Kabellänge
2m
Werkstoff des Gehäuses
Edelstahl
Gewindemaß metrisch
8
Werkstoff des Kabelmantels
PUR (Polyurethan)
Durchmesser des Sensors
8mm
Lagertemperatur
-30 - 80°C
Schockfestigkeit Impulsdauer
11ms
Vibrationsfestigkeit Frequenz
50Hz

Elektrische Eigenschaften

Spannungsart
DC
Bemessungsbetriebsspannung
24 - 24V
Ausführung des Schaltausgangs
Push Pull Pegel
Tastweite
0.1 - 2mm
Auflösung
100µm
Polzahl
4
Ausführung des elektrischen Anschlusses
Kabel
Leerlaufstrom
20mA
Verpolungssicher
ja

Sonstige Eigenschaften

Relative Luftfeuchtigkeit
100%
KlassifizierungKlasse
eClass 7.027270790
eClass 7.127270790
eClass 8.027270790
eClass 9.027270790
eClass 9.127270790
ETIM-5.0EC001852
ETIM-7.0EC001852
IPF Produktgruppe235
MerkmalWert
Versandgewicht0,08kg
Verpackungsmaße124.0mm x 28.0mm x 149.0mm
Warennummer90318020
