Weg- und Winkelmessung - Magnetisch

MW100400

MW100400
Listenpreis
184,80 €
Menge Preis Ersparnis
1 184,80 €
5 179,26 € 3% / 5,54 €
10 175,56 € 5% / 9,24 €
20 170,02 € 8% / 14,78 €
50 162,62 € 12% / 22,18 €
Bestand knapp
Wegsensor, Magnetisch, 37x25x10mm, Relativ, 100µm, Sn: 0,1-2, 24V, Push Pull Pegel, Kabel 6polig 2m PUR (Polyurethan), IP67, Kunststoff, 25m/s
Inklusive 2x Federring
Vergleichen

Weg- und Winkelmessung - Magnetisch

Bei der Erfassung von Wegstrecken oder Drehbewegungen kommen magnetische Messsysteme zum Einsatz. Bei den magnetischen Messsystemen verfährt der Sensor berührungslos über ein flexibles Magnetband oder er steht über dem sich drehenden magnetisiertem Messrad. Das Magnetband ist auf eine 0,3 Millimeter starke Stahlträgerschicht aufgebracht bzw. befindet sich auf dem Umfang der verschiedenen Messräder. Die Magnetisierung erfolgt dabei mit definierten Polteilungen. Über das Abtasten der Magnetpole wird ein Signal erzeugt, das in digitale Rechtecksignale umgewandelt wird, die von einer Nachfolgeelektronik verarbeitet und ggf. zur Anzeige gebracht werden können. Die Sensorik erkennt die Teilung des Bandes und wandelt die Information hochauflösend in eine Weg- bzw. Rotationsinformation um. Zum Auslesen der magnetischen Feldlinien ist kein direkter Kontakt erforderlich. Magnetische Sensoren sind unempfindlich gegenüber Verschmutzung, Ölen und Feuchtigkeit und relativ stabil bei Schock und Vibration. Somit eröffnet sich dem Anwender ein breites Feld an Einsatzmöglichkeiten, z. B. für Anlagen und Systeme in der Holzindustrie, Lagertechnik, an Linearachsen, im Außenbereich oder bei Werkzeugmaschinen.

Elektrische Eigenschaften

Auflösung
0,1mm

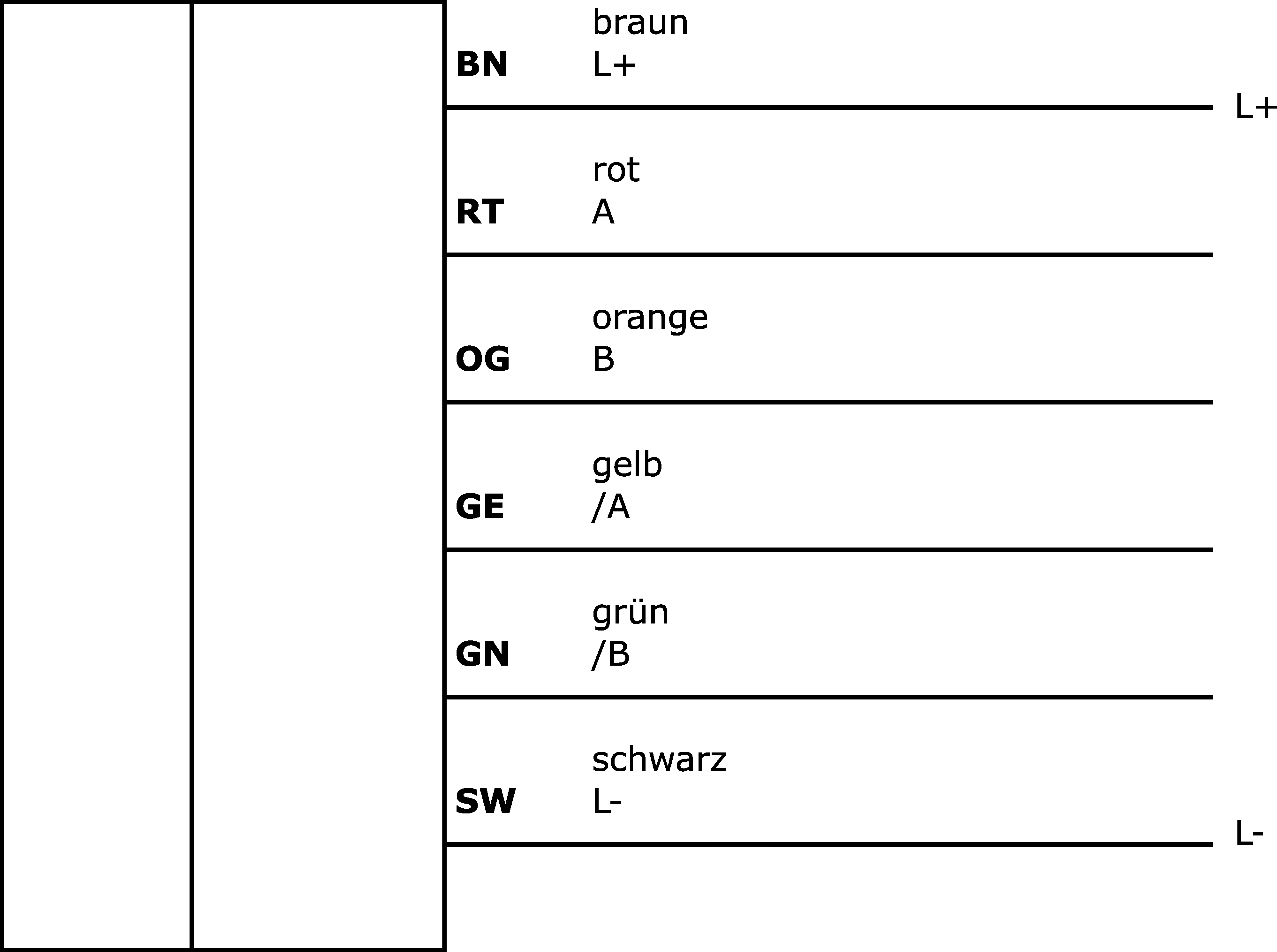

Ausführung des elektrischen Anschlusses
Kabel
Ausführung des Schaltausgangs
Push Pull Pegel
Funktionsprinzip
Relativ
Leerlaufstrom
20mA
Leitungsdurchmesser
5mm
Polzahl
6
Verpolungssicher
Ja
Betriebsspannung (DC)
24V
Messbereich
0,1 - 2mm

Mechanische Eigenschaften

Breite
10mm
Höhe
37mm
Kabellänge
2m
Länge
25mm
Lagertemperatur
-30 - 80°C
Max. Verfahrgeschwindigkeit
25m/s
Schockfestigkeit Beschleunigung
50g
Schockfestigkeit Impulsdauer
11ms
Schutzart (IP)
IP67
Vibrationsfestigkeit Beschleunigung
10,2g
Werkstoff des Gehäuses
Kunststoff
Werkstoff des Kabelmantels
Kunststoff (PUR)
Vibrationsfestigkeit Frequenz
5 - 150Hz

Sonstige Eigenschaften

Relative Luftfeuchtigkeit (nicht kondensierend)
0 - 100%
Umgebungstemperatur
-10 - 70°C
Finden Sie Zubehör für MW100400 in diesen Produktgruppen:

Zähler für MW10 Push-Pull

Schutzschlauch

Magnetband AM000049

Zubehör Magnetring

Klassifizierung Klasse
eClass-7.0 27270705
eClass-7.1 27270705
eClass-8.0 27270705
eClass-9.0 27270705
eClass-9.1 27270705
ETIM-6.0 EC001852
ETIM-7.0 EC001852
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
IPF Produktgruppe 235 Magnetische Wegmesssysteme
Verpackungsmaße 124 x 28 x 149mm
Bruttogewicht 100g
Zolltarifnummer 90318020
WEEE-Nummer 40951076
