Optische Sensoren - Farbsensoren

OF210120

OF210120
Listenpreis
397,00 €
MengePreisErsparnis
1397,00 €
5385,09 €3% / 11,91 €
10377,15 €5% / 19,85 €
20365,24 €8% / 31,76 €
50349,36 €12% / 47,64 €
Bestand knapp

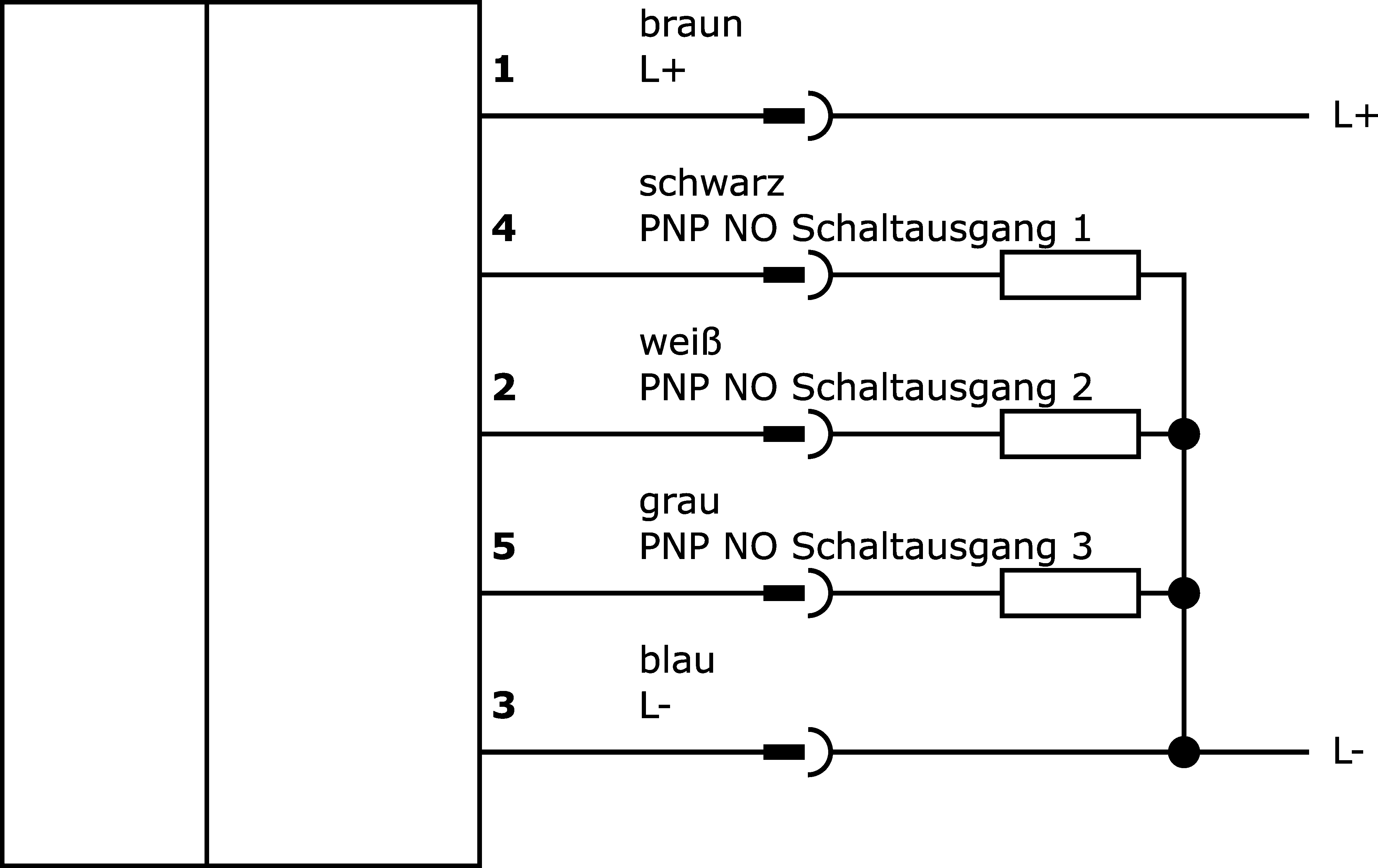

Sensor Optisch, Farbe, 50x40x15mm, Weißlicht, Sn: 30-40, 10-30V DC, 3x PNP NO, M12-Stecker 5polig, IP67, PBTP+Glas, 4kHz, 3 Farben
Inklusive 1x Schraube

Farbsensoren

Die Funktionsweise der Farbsensoren beruht auf der Bewertung der Rot-, Grün- und Blau-Anteile des von Messobjekten zurückreflektierten Lichtes, oder der vom „Selbstleuchter“ (z.B. LEDs, Rückleuchten von Pkw, Halogenlampen, Leuchtstofflampen usw.) emittierten Strahlung. Dazu ist im Gerät neben einer ein-/ausschaltbare Weißlicht- oder UV-Beleuchtung ein sogenannter 3-fach-Empfänger integriert. Dieser Empfänger arbeitet nach dem True Color Prinzip. Das bedeutet, dass die Bewertung des auf den Empfänger auftreffenden Lichtes an die Farbwahrnehmung des menschlichen Auges angelehnt ist. Dies ist die Voraussetzung für die sichere Differenzierung von Objekten oder Selbstleuchtern nach ihrer Farbe und Helligkeit. Die Prüfung von fluoreszierenden Materialien bedingt die Verwendung von Sensoren mit UV-Lichtquelle. Der Einsatz unter widrigen Umgebungsbedingungen ist durch die Verwendung eines zusätzlichen Lichtwellenleiters möglich. Das Zusammenspiel zwischen präziser Erfassung und einer hoher Schaltfrequenz zeichnet die Geräte aus. Somit werden Sie zu einem idealen Werkzeug der Prozesssteuerung und Qualitätskontrolle.

Mechanische Eigenschaften

Bauform
Quader
Umgebungstemperatur
-5 - 55°C
Schutzart (IP)
IP67
Breite des Sensors
15mm
Länge des Sensors
40mm
Werkstoff des Gehäuses
PBTP
Werkstoff der optischen Fläche
Glas
Anzahl der Farben
3
Höhe des Sensors
50mm

Elektrische Eigenschaften

Spannungsart
DC
Anzahl der Schaltausgänge
3
Ausführung des elektrischen Anschlusses
Steckverbinder M12
Ausführung der Schaltfunktion
Schließer (NO)
Betriebsmittel-Schutzklasse
Schutzklasse 3
Einstellverfahren
Teach-In
Bemessungsschaltstrom
200mA
Anzahl der LEDs
3
Polzahl
5
Schaltfrequenz
4000Hz
Ausführung des Schaltausgangs
PNP
Bemessungssteuerspeisespannung Us bei DC
10 - 30V
Betriebsspannung
10 - 30V
Leerlaufstrom
180mA
Tastweite
30 - 40mm
Verpolungssicher
ja

Optische Eigenschaften

Messverfahren für Farb-Detektion
aktives Dreibereichsverfahren
Lichtfleck
12.57mm²
Durchmesser des Lichtflecks
4mm
Lichtart
Weißlicht
Nenntastweite
35mm
Abstand Lichtfokus
35

Kabeldosen M12 5adrig mit Schirm

Adapter M12 Dose 4polig / M8 Stecker 4polig

KlassifizierungKlasse
eClass 7.027270907
eClass 7.127270907
eClass 8.027270907
eClass 9.027270907
eClass 9.127270907
ETIM-6.0EC001817
ETIM-7.0EC001817
IPF Produktgruppe104
MerkmalWert
Versandgewicht0,05kg
Verpackungsmaße185.0mm x 15.0mm x 210mm
Zolltarifnummer85365019
REACH-konform nein
