Hochleistungs-Lichtschranken - Sender unverstärkt
OS106001
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 47,80 € | – |
| 5 | 46,37 € | 3% / 1,43 € |
| 10 | 45,41 € | 5% / 2,39 € |
| 20 | 43,98 € | 8% / 3,82 € |
| 50 | 42,06 € | 12% / 5,74 € |
Bestand knapp

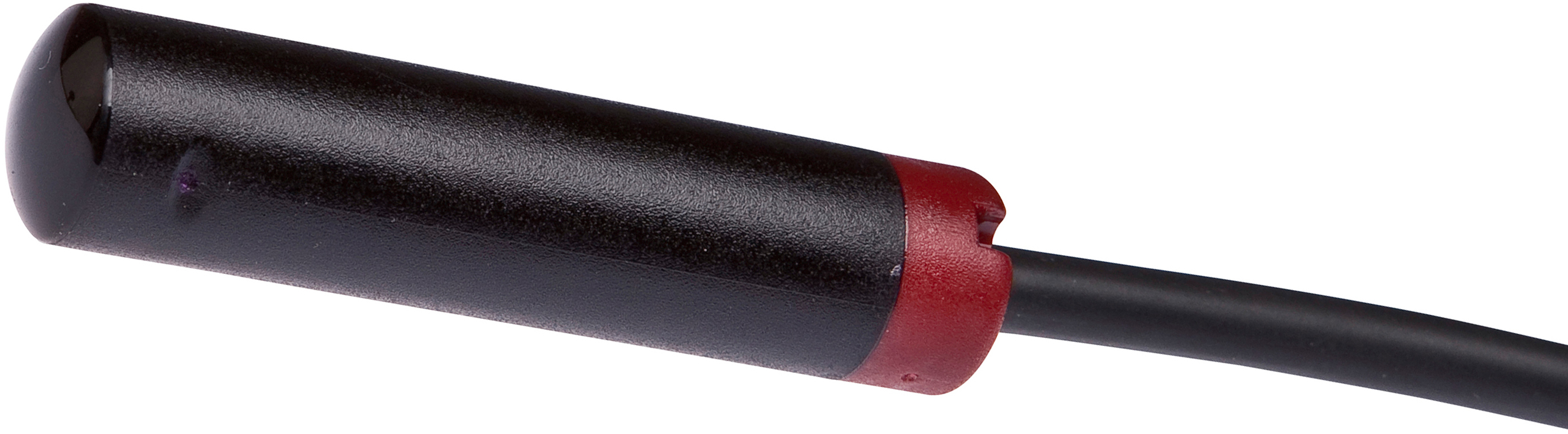

Hochleistungslichtschranke Sender, Ø10mm 45lang, Normale Leistung (40mW), 12°, Anschluss an Verstärker, Kabel 5m PVC, IP67, Kunststoff+Kunststoff
Vergleichen
Hochleistungs-Lichtschranken - Sender unverstärkt
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Elektrische Eigenschaften
- Ausführung des elektrischen Anschlusses
- Kabel
- Leistung
- 0,04W
- Leitungsdurchmesser
- 3,8mm
- Anschluss an Verstärker
- Ja
Mechanische Eigenschaften
- Leiterquerschnitt
- 0,34mm²
- Ader-Zahl
- 2
- Bauform
- Zylinder glatt
- Kabellänge
- 5m
- Länge
- 45mm
- Lagertemperatur
- -40 - 80°C
- Schockfestigkeit
- 30g
- Schutzart (IP)
- IP67
- Schwingungsfestigkeit
- 55Hz
- Werkstoff der aktiven Fläche
- Kunststoff
- Werkstoff des Gehäuses
- Kunststoff
- Werkstoff des Kabelmantels
- Kunststoff (PVC)
- Durchmesser
- 10mm
Optische Eigenschaften
- Lichtart
- Infrarotlicht
- Lichtstrahlform
- Punkt
- Öffnungswinkel
- 12°
- Sendeleistung
- Normale Leistung (40mW)
- Wellenlänge der Lichtquelle
- 880nm
Sonstige Eigenschaften
- Lieferumfang
- Sender
- Umgebungstemperatur
- -25 - 60°C
- Ausführung
- Einweglichtschranke Sender
Befestigung Bauform 10
Auf Anfrage
Hochleistungslichtschranken Empfänger
Infrarot-Spotfinder
Auf Anfrage
Schutzschlauch
Hochleistungslichtschranken Sender OS10
Hochleistungslichtschranken Verstärker
Datenblätter
Anleitungen
Zeichnungen
-

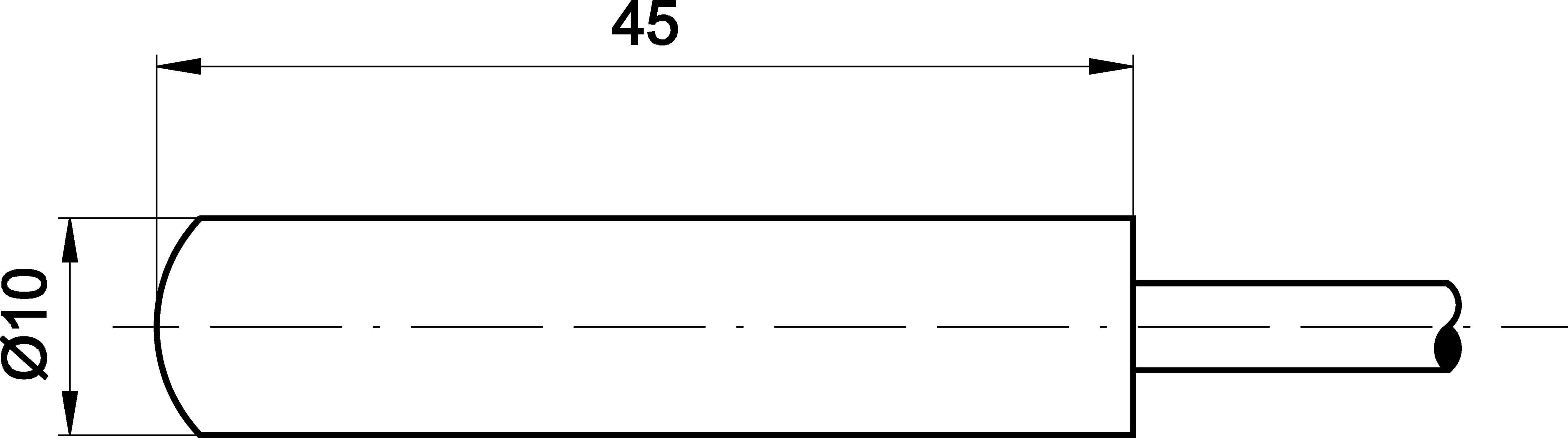

jpgTechnische ZeichnungJPG-Datei, 108 KB
-
dwg2DDWG-Datei, 28 KB
-
stp3DSTP-Datei, 13 KB
-
pngAnschlussbild InternetPNG-Datei, 2,9 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 323 KB
-
pdfMaterial CompliancePDF-Datei, 407 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 252 KB
Verschiedenes
-
pdfApplikationsbericht TrüblaufüberwachungPDF-Datei, 3,7 MB
-
pdfApplikationsbericht Hochleistungslichtschranke WaschanlagePDF-Datei, 918 KB
-
pdfProduktflyer HochleistungslichtschrankenPDF-Datei, 2,5 MB
-
pdfWhitepaper Optische SensorenPDF-Datei, 3,0 MB
-
pdfWhitepaper HochleistungslichtschrankenPDF-Datei, 1,2 MB
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 101 Hochleistungslichtschranken und Verstärker |
| Verpackungsmaße | 50 x 50 x 180mm |
| Bruttogewicht | 130g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
