Optische Sensoren - Lichtgitter
OY410023
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 1.136,10 € | – |
| 5 | 1.102,02 € | 3% / 34,08 € |
| 10 | 1.079,30 € | 5% / 56,81 € |
| 20 | 1.045,21 € | 8% / 90,89 € |
| 50 | 999,77 € | 12% / 136,33 € |
Auf Anfrage

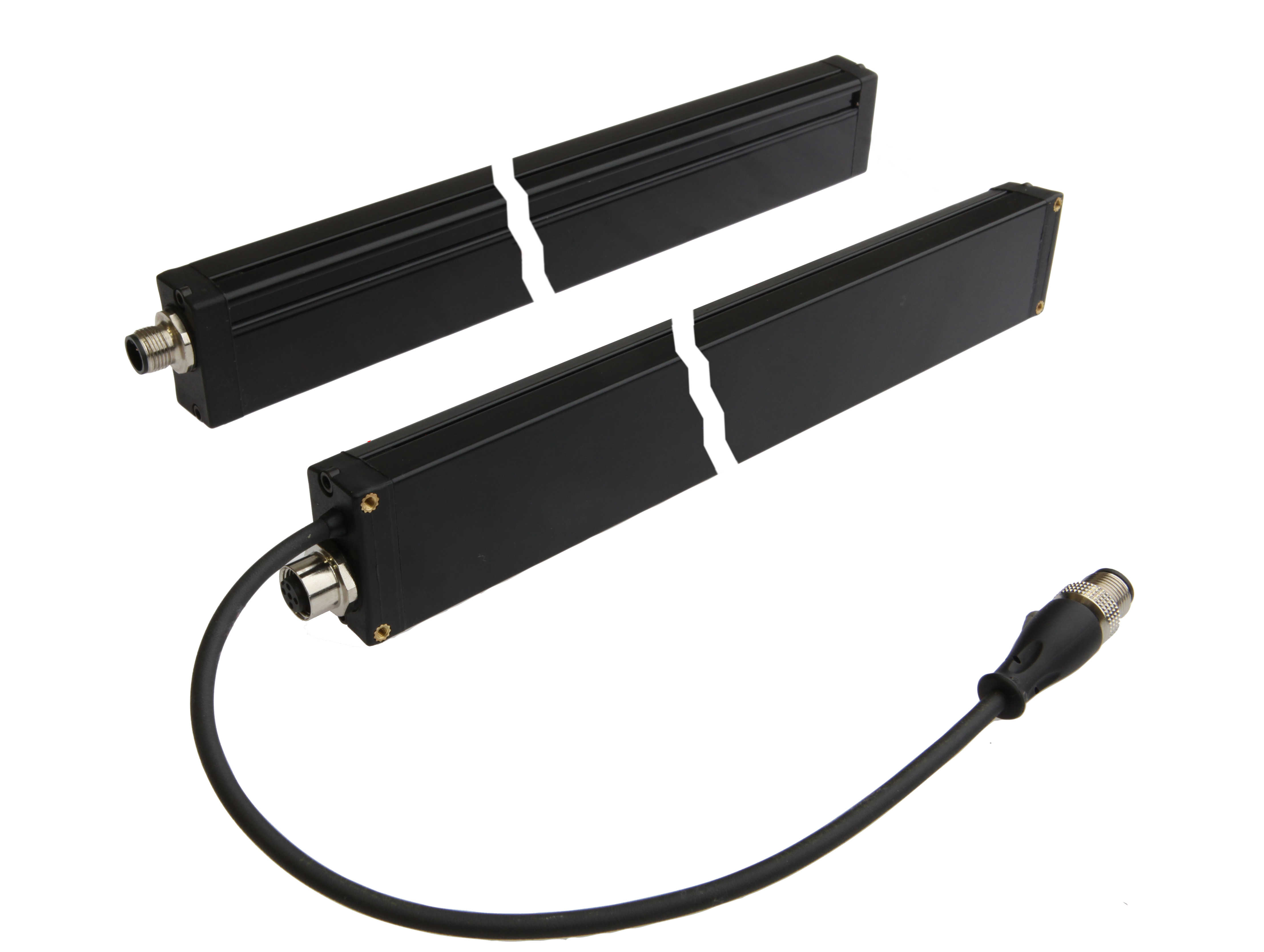

Lichtgitter, 500x20x40mm, Feldhöhe 458, Auflösung 14mm, Sn: 0,3-4m, 22-26V DC, 0-10V/4-20mA, Kabel mit Steckverbinder 4polig 0,3m, IP65, Aluminium+PMMA
Vergleichen
Optische Sensoren - Lichtgitter
Bei diesen Multifunktionslichtgittern handelt es sich um Lichtschranken, in denen mehrere Strahlen integriert sind. Die integrierten Analogausgänge (Strom und Spannung) ändern bei Unterbrechung eins oder mehrerer Lichtstrahlen entsprechend ihren Wert. Vier verschiedene Messarten sind mithilfe zweier DIP-Schalter einstellbar. Die Lichtgitter können beispielsweise zur Erkennung von Pakethöhen verwendet werden. Es stehen Geräte mit unterschiedlichen Strahlabständen und Feldhöhen zur Verfügung.
Elektrische Eigenschaften
- Auflösung
- 14mm
- Ausführung des Analogausgangs
- 0 - 10V, 4 - 20mA
- Ausführung des elektrischen Anschlusses
- Kabelstecker
- Kurzschlussfest
- Ja
- Leerlaufstrom-Empfänger
- 100mA
- Leerlaufstrom-Sender
- 100mA
- Polzahl
- 4
- Polzahl-Empfänger
- 4
- Polzahl-Sender
- 4
- Reaktionszeit
- 3ms
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 21,6 - 26,4V
- Messbereich
- 300 - 4.000mm
Mechanische Eigenschaften
- Ader-Zahl
- 4
- Breite
- 40mm
- Feldhöhe
- 458mm
- Höhe
- 500mm
- Kabellänge
- 0,3m
- Länge
- 20,5mm
- Schutzart (IP)
- IP65
- Werkstoff der aktiven Fläche
- Kunststoff (PMMA)
- Werkstoff des Gehäuses
- Aluminium
Sonstige Eigenschaften
- Lieferumfang
- Sender und Empfänger
- Umgebungstemperatur
- -5 - 50°C
Finden Sie Zubehör für OY410023
in diesen Produktgruppen:
Kabeldosen M12 4adrig
Schutzschlauch
Schutzkappe Teflon M12
Bestand knapp
Kabeldosen M12 4adrig mit Schirm
Befestigung OY41
Auf Lager
Kabeldosen M12 4polig konfektionierbar
Kabeldosen M12 5adrig mit Schirm
Datenblätter
Anleitungen
Zeichnungen
-

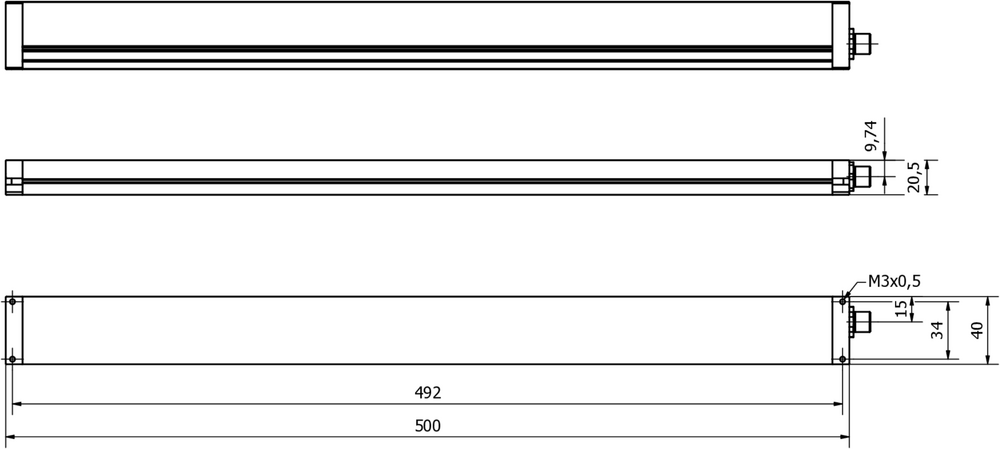

jpgTechnische ZeichnungJPG-Datei, 337 KB
-
dwg2DDWG-Datei, 184 KB
-
pdf2DPDF-Datei, 253 KB
-
stp3DSTP-Datei, 1,3 MB
-
pngAnschlussbild InternetPNG-Datei, 14 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270910 |
| eClass-7.1 | 27270910 |
| eClass-8.0 | 27270910 |
| eClass-9.0 | 27270910 |
| eClass-9.1 | 27270910 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 109 Optische Sensoren (analog) |
| Verpackungsmaße | 70 x 70 x 580mm |
| Bruttogewicht | 906g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
