Logikmodule - Schaltschrankeinbau

VL250100

VL250100
Listenpreis
72,30 €
Menge Preis Ersparnis
1 72,30 €
5 70,13 € 3% / 2,17 €
10 68,69 € 5% / 3,62 €
20 66,52 € 8% / 5,78 €
50 63,62 € 12% / 8,68 €
Auf Lager
Logikmodul, 49x80x26mm, UND, 4fach, 10-35V DC, Sensorseitig klemmen, Steuerungsseitig klemmen, IP40, Kunststoff
Vergleichen

Logikmodule - Schaltschrankeinbau

Ein Verknüpfen von digitalen Signalen direkt an der Maschine kann zu einer erhebliche Kosten- und Aufwandsminimierung beitragen. Ein klassischer Anwendungsfall ist das Verknüpfen verschiedener Signale direkt im Feld. So lassen sich lange Leitungswege vieler einzelner Geräte vermeiden, dies trägt zu einer deutlichen Minimierung des Verdrahtungsaufwands bei und reduziert den Bedarf an Steuerungseingängen. Alle Eingangssignale an den Logikmodulen werden durch integrierte LED visualisiert und sind voneinander elektrisch entkoppelt. So werden Einflüsse von einem Gerät auf das andere sicher verhindert. Die Ausgänge der Module sind überlastsicher und das anstehende Signal wird ebenfalls über eine LED angezeigt. Neben logischen Eingangssignalverknüpfungen wie UND bzw. ODER sind auch Versionen mit Signalwechselkontrolle verfügbar. Die ipf-Logikmodule stehen zur Hutschienenmontage oder als Feldmodule zur Verfügung. Deswegen und wegen des robusten Gehäuses, welches sich durch eine hohe Schutzart gegen das Eindringen von Staub und Wasser auszeichnet, sind unsere Geräte in allen Bereichen von Maschinen, Anlagen und Werkzeugen einsetzbar.

Elektrische Eigenschaften

Anzahl der Eingänge pro Logikeinheit
4
Anzahl der elektrischen Anschlüsse Anschluss A
4
Anzahl der elektrischen Anschlüsse Anschluss B
1
Anzahl der Logikeinheiten
1

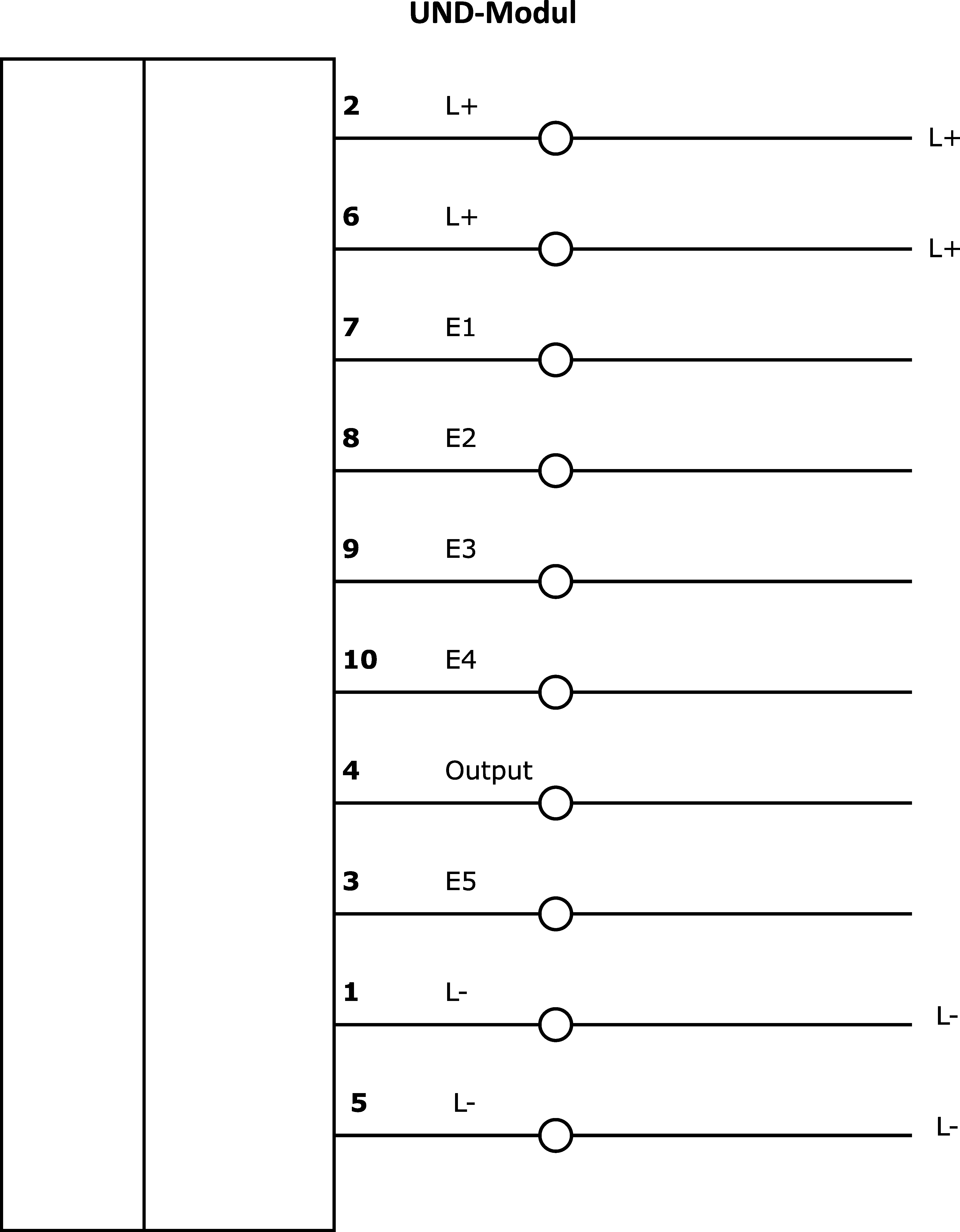

Ausführung elektrischer Anschluss A
klemmen
Ausführung elektrischer Anschluss B
klemmen
Bemessungsschaltstrom
300mA
Leerlaufstrom
5mA
Logik
UND
Schaltfrequenz
5.000Hz
Spannungsabfall
2,1V
Betriebsspannung (DC)
10 - 35V
Kaskadierbar
Ja
Ausgangslogik
A1 = E1 ∧ E2 ∧ E3 ∧ E4
Anzeige
LED-Anzeige

Mechanische Eigenschaften

Breite
25,5mm
Höhe
49mm
Länge
80mm
Montageart
Hutschiene
Schutzart (IP)
IP40
Werkstoff des Gehäuses
Kunststoff

Sonstige Eigenschaften

Umgebungstemperatur
-25 - 60°C
Klassifizierung Klasse
eClass-7.0 27242216
eClass-7.1 27242216
eClass-8.0 27242216
eClass-9.0 27242216
eClass-9.1 27242216
ETIM-6.0 EC001417
ETIM-7.0 EC001417
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
IPF Produktgruppe 800 Verschiedenes
Verpackungsmaße 77 x 25 x 123mm
Bruttogewicht 60g
Zolltarifnummer 85365005
WEEE-Nummer 40951076
