VY03E115
Menge | Preis | Ersparnis |
---|---|---|
1 | 74,70 € | – |
5 | 72,46 € | 3% / 2,24 € |
10 | 70,97 € | 5% / 3,74 € |
20 | 68,72 € | 8% / 5,98 € |
50 | 65,74 € | 12% / 8,96 € |
Anschlusstechnik - Zeitstufen
Unsere multifunktionalen Zeitrelais / Impulsverlängerungen sind bei der Lösung vieler kleinsteuerungstechnischer Problemstellungen eine echte Alternative. So lassen sich z.B. die Eingangssignale nach einer voreingestellten Zeit einschalt- oder aussschaltverzögern. Um die Lagerhaltung zu reduzieren, bieten sich Multifunktionsrelais an, die neben den bereits erwähnten Funktionen auch Betriebsarten wie einschaltwischend, impulsformend oder taktend beherrschen. Darüber hinaus ist auch eine Stern-/Dreieck-Umschaltung für Lastschütze in der Motoranlaufsteuerung integriert. Das Umkehren der Schaltlogik oder auch der Polarität ist mit unseren flinken Signalumkehrstufen / Verlängerungen möglich. Diese zeichnen sich durch enorm kurze Ansprechzeiten und eine hohe Schaltfrequenzen aus. Als Eingangsbeschaltung für eine SPS sind die Geräte ideal, um kurze Signalwechsel oder Pegeländerungen zu erfassen.
Elektrische Eigenschaften
- Anzahl der Ausgänge, verzögert, Schließer
- 1
- Anzahl der Schaltausgänge
- 1
- Anzahl der Zeitbereiche
- 1
- Art der Signalverarbeitung
- Ausschaltverzögerung
- Ausführung des Eingangssignals
- PNP
- Art des Steckkontaktes Anschluss A
- Female (Buchse)
- Art des Steckkontaktes Anschluss B
- Male (Stecker)
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des Schaltausgangs
- PNP
- Ausführung des Signaleingangs A
- PNP
- Ausführung elektrischer Anschluss A
- M12
- Ausführung elektrischer Anschluss B
- M12
- Bemessungsschaltstrom
- 150mA
- Einstellverfahren
- manuelle Einstellung
- Impulsverlängerung
- 30ms
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 20mA
- Polzahl Anschluss A
- 3
- Polzahl Anschluss B
- 4
- Schaltspannung
- 35V
- Zeitbereich
- 0,03s
- Betriebsspannung (DC)
- 10 - 35V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Kabellänge
- 0,3m
- Kabelzuführung Anschluss A
- gerade
- Kabelzuführung Anschluss B
- gerade
- Montageart
- Direktmontage
- Schutzart (IP)
- IP67
- Werkstoff des Gehäuses
- Kunststoff
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
Adapter M12 Dose 4polig / M8 Stecker 4polig
Kabeldosen M8-Dose M12-Stecker 3adrig
Kabeldosen M12 3adrig
Kabeldosen M12-Dose M8-Stecker 3adrig
Kabeldosen M12-Dose M12-Stecker 4adrig
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 203 KB
-
dwg2DDWG-Datei, 175 KB
-
stp3DSTP-Datei, 517 KB
-

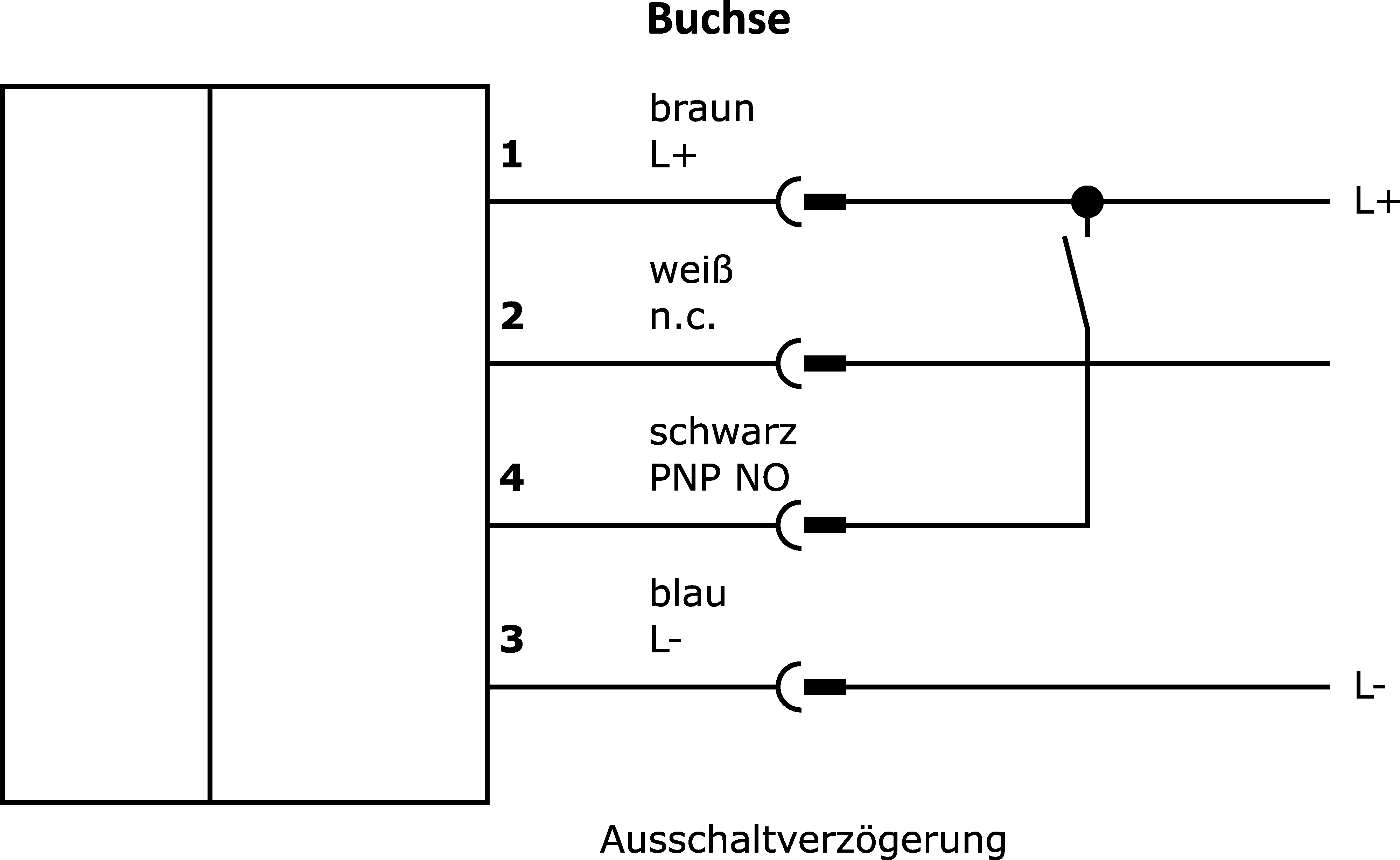

pngAnschlussbild InternetPNG-Datei, 16 KB
Produktkonformität
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27371790 |
eClass-7.1 | 27371790 |
eClass-8.0 | 27371605 |
eClass-9.0 | 27371605 |
eClass-9.1 | 27371605 |
ETIM-6.0 | EC001439 |
ETIM-7.0 | EC001439 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
IPF Produktgruppe | 800 Verschiedenes |
Verpackungsmaße | 77 x 25 x 123mm |
Bruttogewicht | 38g |
Zolltarifnummer | 85365005 |
WEEE-Nummer | 40951076 |
