Induktive Sensoren - Spanresistent
IO18012F
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 120,20 € | – |
| 5 | 116,59 € | 3% / 3,61 € |
| 10 | 114,19 € | 5% / 6,01 € |
| 20 | 110,58 € | 8% / 9,62 € |
| 50 | 105,78 € | 12% / 14,42 € |
Auf Lager

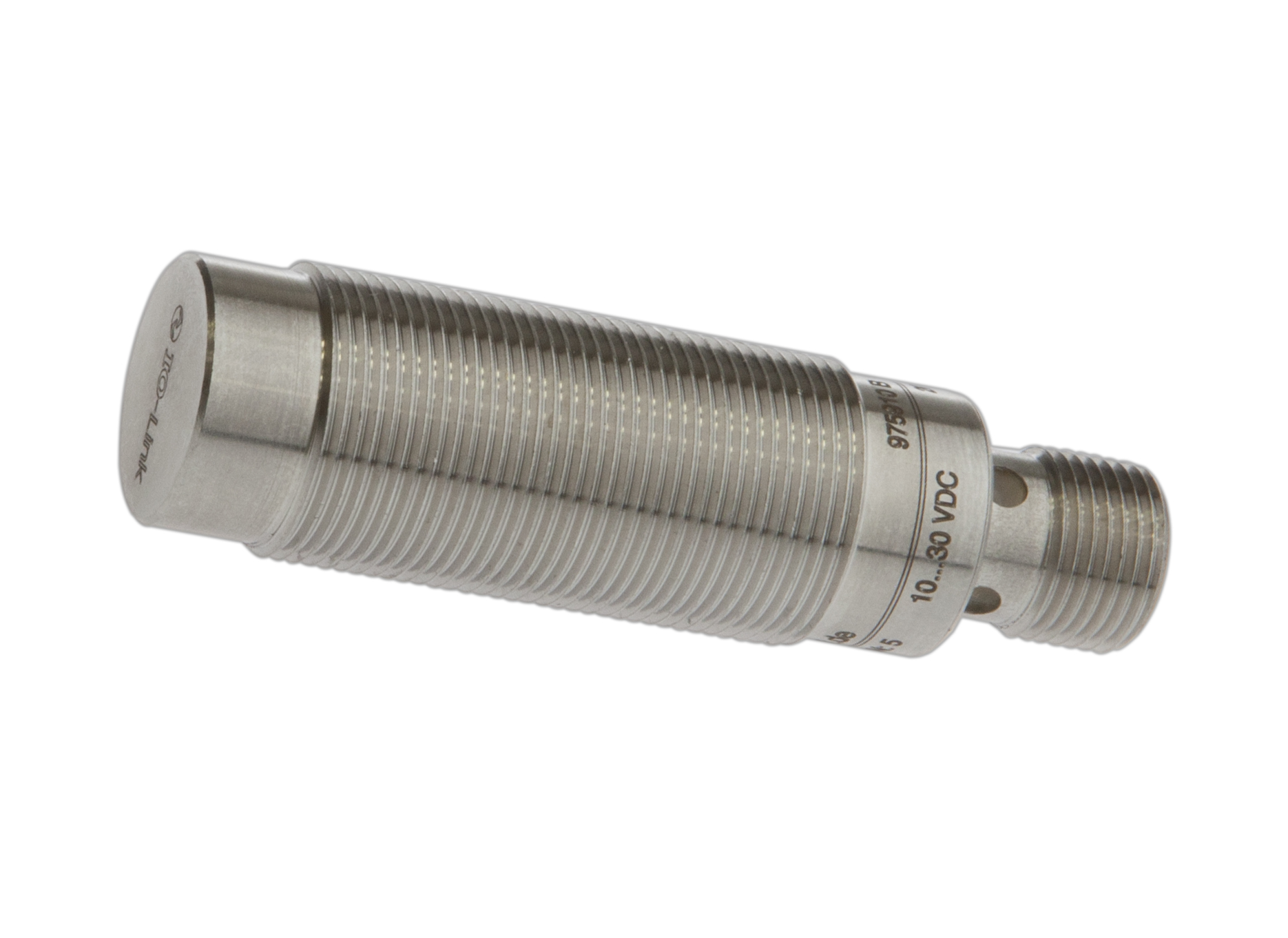

Sensor Induktiv, Ganzstahl, M18x1 64lang, nicht bündig, Sn: 5, 10-30V DC, -25-85°C, PNP NO, IO-Link, M12-Steckverbinder 4polig, IP67, VA, statisch
Inklusive 2x Mutter, 2x Zahnscheibe
Vergleichen
Induktive Sensoren - Spanresistent
Induktive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen sämtliche leitfähige Metalle, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial und dessen Abmessungen abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Induktive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Warengutträger), Positionierung (z.B. Ofenklappen), Zählung (z.B. Muttern / Schrauben), Drehzahlabfrage (z.B. an Zahnrädern), an Fördersystemen (z.B. Schlauchzuführungen) oder Abstandsmessungen (z.B. Einpresskontrolle) von metallischen Objekten eingesetzt.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Steckverbinder M12
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 200mA
- Relative Hysterese
- 15%
- Korrekturfaktor (Alu)
- 1,7
- Korrekturfaktor (Cu)
- 1,5
- Korrekturfaktor (Ms)
- 1,7
- Korrekturfaktor (St37)
- 1
- Korrekturfaktor (V2A: 2mm)
- 0,2
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 10mA
- Max. Leitungslänge
- 300m
- Polzahl
- 4
- Relative Wiederholgenauigkeit
- 7%
- Restwelligkeit
- 20%
- Schaltabstand
- 5mm
- Schaltfrequenz
- 200Hz
- Schaltverhalten des Ausgangs
- statisch
- Spannungsabfall
- 2V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ausrichtung der Kabeleinführung
- axial
- Bauform
- Zylinder, Gewinde
- Druckfestigkeit
- 60bar
- Gewindelänge
- 35mm
- Gewindesteigung
- 1mm
- Kabelzuführung
- axial
- Länge
- 63,5mm
- Materialstärke
- 0,6mm
- Maximales Anzugsmoment
- 50Nm
- Mechanische Einbaubedingung für Sensor
- nicht bündig
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Edelstahl 1.4305
- Werkstoff des Gehäuses
- Edelstahl 1.4305
- Gewindemaß
- M18
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 85°C
- Referenzmedium / Objekt
- Normmessplatte FE360 18x18x1mm
- IO-Link-Version
- V1.0.1
- Raue Umgebungsbedingungen
- Ja
- Öle und Kühlschmiermittel
- Ja
Finden Sie Zubehör für IO18012F
in diesen Produktgruppen:
Kabeldosen M12-Dose M12-Stecker 4adrig
Montagesystem Zylindrisch M18
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Kabeldosen M12 3adrig mit LED
Kabeldosen M12 3adrig
Kabeldosen M12-Dose mit LED M8-Stecker 3adrig
Kabeldosen M12-Dose mit LED M12-Stecker 4adrig
Kabeldosen M12 4polig konfektionierbar
Kabeldosen M12-Dose M8-Stecker 3adrig
Umkehrstufen M12
Bestand knapp
Bestand knapp
IO-Link Master
Bestand knapp
Kabeldosen M12 5polig konfektionierbar
Zähler Impuls/Pause M12
Montagesystem für AY000117
Auf Lager
Auf Lager
Sensortester
Stromversorgung 24V DC / 100mA Schaltverstärker
Befestigung Bauform M12
Auf Lager
Auf Lager
Auf Lager
Auf Anfrage
Bestand knapp
Auf Anfrage
Befestigung Kugelkopfhalterung
Auf Lager
Auf Lager
Zeitstufen M12
Adapter M12 Dose 3polig / M8 Stecker 3polig
Adapter M12 Dose 4polig / M8 Stecker 4polig
Wächter Stillstand M12
Befestigung Bauform M18
Auf Lager
Auf Lager
Auf Lager
Logikmodule M12
Datenblätter
Zeichnungen
-

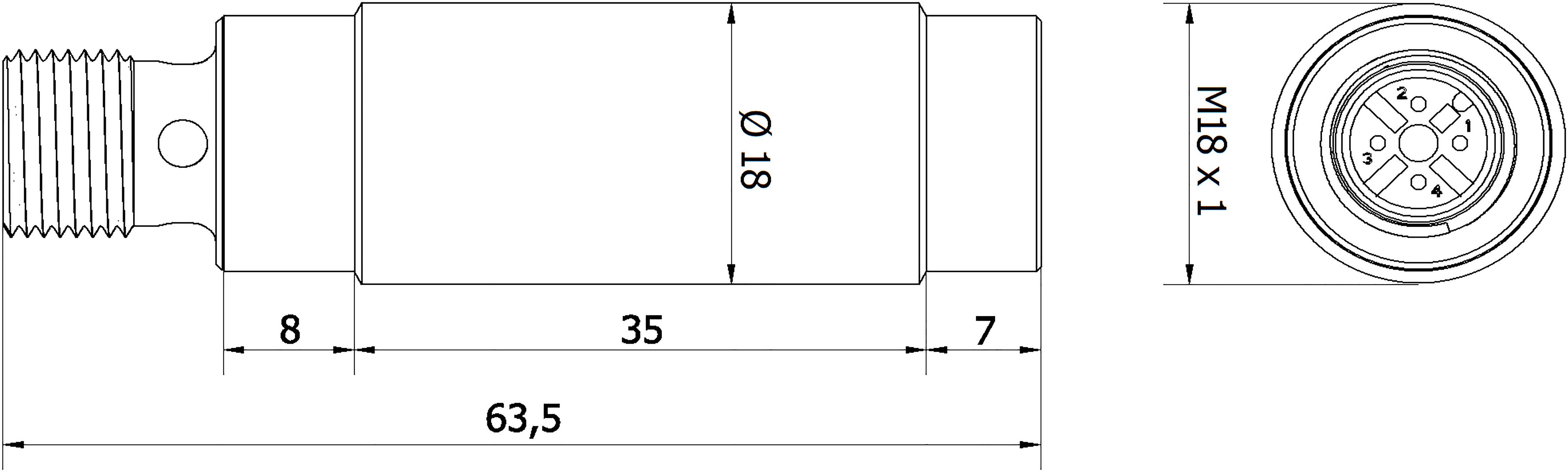

jpgTechnische ZeichnungJPG-Datei, 443 KB
-
