Laser-Sensoren - Taster mit Hintergrundausblendung

PT120320

PT120320
Listenpreis
160,10 €
Menge Preis Ersparnis
1 160,10 €
5 155,30 € 3% / 4,80 €
10 152,10 € 5% / 8,01 €
20 147,29 € 8% / 12,81 €
50 140,89 € 12% / 19,21 €
Auf Anfrage

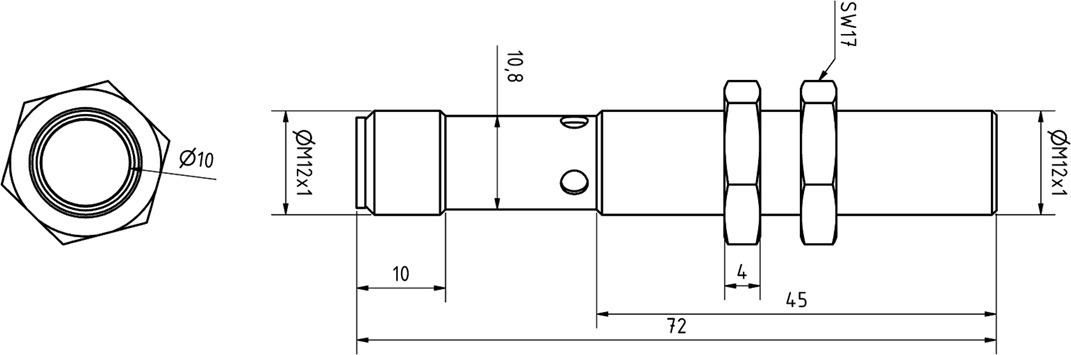

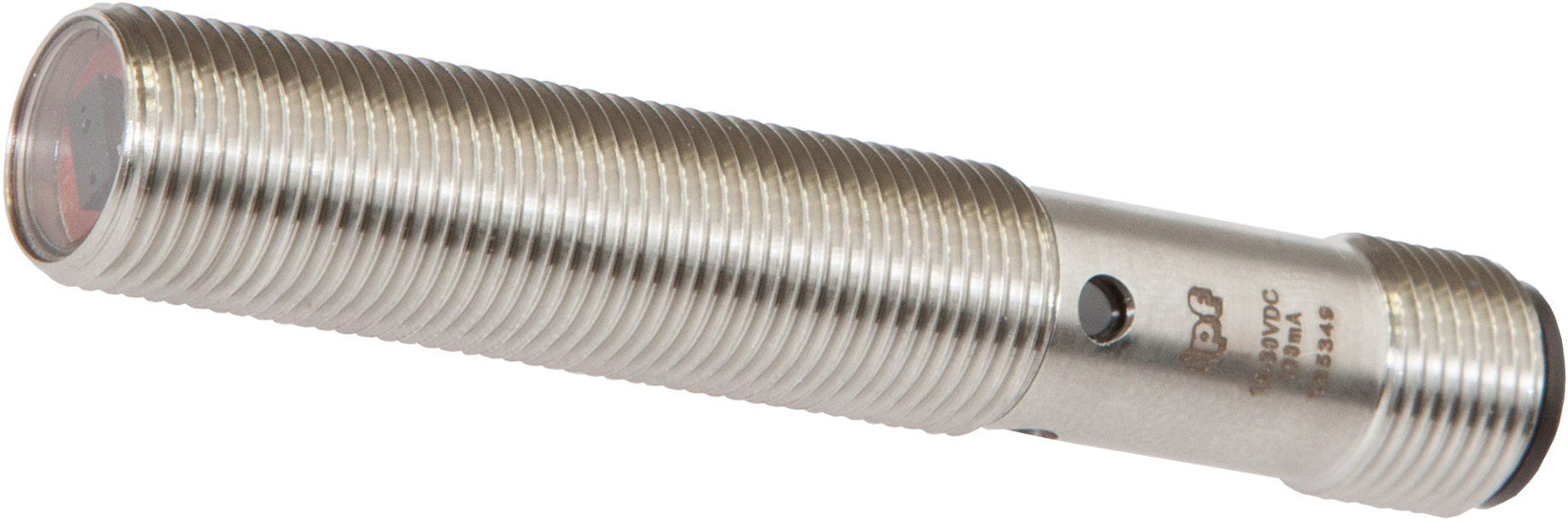

Sensor Laser, Taster, M12x1 72lang, Sn: 20-150, 10-30V DC, 1x PNP+NPN NC/NO, M12-Stecker 4polig, IP65, VA+PMMA, 0,025kHz, Laserdiode, Infrarotlicht, Punkt, Teach-In
Inklusive 2x Mutter

Laser-Sensoren - Taster mit Hintergrundausblendung

Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.

Elektrische Eigenschaften

Schaltabstand
20 - 150mm
Ansprechzeit
20ms
Bemessungsschaltstrom
100mA
Schaltfrequenz
25Hz
Anzeige
LED-Anzeige

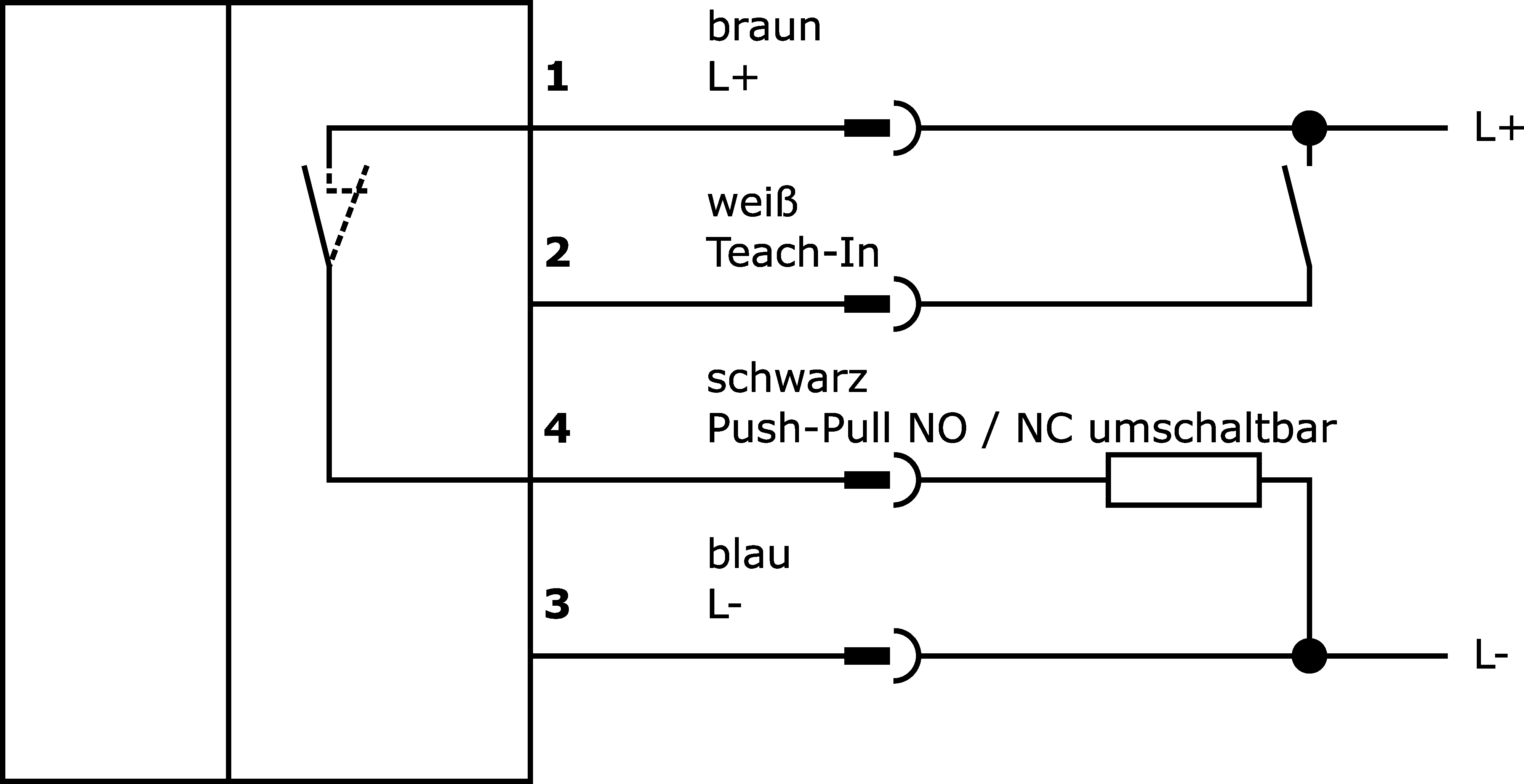

Ausführung des elektrischen Anschlusses
Steckverbinder M12
Einstellverfahren
Teach-In
Kurzschlussfest
Ja
Verpolungssicher
Ja
Betriebsspannung (DC)
10 - 30V
Anzahl der Schaltausgänge
1
Polzahl
4
Spannungsabfall
2V
Ausführung der Schaltfunktion
Öffner/Schließer
Ausführung des Schaltausgangs
PNP/NPN
Funktionsprinzip
Lichtlaufzeitmessung
Tastfunktion
hell-/dunkelschaltend

Mechanische Eigenschaften

Lagertemperatur
-10 - 60°C
Gewindelänge
45mm
Gewindesteigung
1mm
Bauform
Zylinder, Gewinde
Werkstoff der optischen Fläche
PMMA
Umgebungstemperatur
-10 - 60°C
Gewindemaß metrisch
12
Länge
72mm
Schutzart (IP)
IP65
Werkstoff des Gehäuses
VA

Optische Eigenschaften

Wellenlänge des Sensors
880nm
Laserklasse
Klasse 1
Lichtstrahlform
Punkt
Hintergrundausblendung
Ja
Lichtart
Laserdiode, Infrarotlicht

Sonstige Eigenschaften

Referenzmedium / Objekt
Werkstoff mit 90% Reflektivität
Finden Sie Zubehör für PT120320 in diesen Produktgruppen:

Zeitstufen M12

Montagesystem für AY000115

Kabeldosen M12 4adrig mit Schirm

Montagesystem Zylindrisch M12

Freiblaseinrichtung M12

Stromversorgung 24V DC / 2 – 10A

Befestigung Bauform M12

Logikmodule M12

Sensortester

Klassifizierung Klasse
eClass 7.0 27270904
eClass 7.1 27270904
eClass 8.0 27270904
eClass 9.0 27270904
eClass 9.1 27270904
ETIM-6.0 EC002719
ETIM-7.0 EC002719
Merkmal Wert
Zolltarifnummer 85365019
IPF Produktgruppe 160 Lasersensoren
Verpackungsmaße 77 x 25 x 123mm
Bruttogewicht 58g
WEEE-Nummer 40951076
