Nová funkce pro OC53 s Profinetem od ipf

Ještě snadnější kalibrace snímačů fotoaparátu

Pro snímače kamery OC53 kamerové senzory od společnosti ipf electronic nacházejí stále nové oblasti použití. Umožňuje to především bezplatný a výkonný parametrizační software, který se neustále rozšiřuje. Nejnovější verze softwaru pro monochromatické kamery zn. OC53 monochromatických kamer s připojením Profinet nyní obsahuje některé nové, mimořádně praktické funkce.

Vždy se najdou aplikace, ve kterých je možné použít kamerový snímač z. OC53 nelze instalovat přesně kolmo přes snímanou kontrolní oblast, např. při použití robotického ramene pro manipulaci s materiálem nebo pro zamezení odrazů při snímání lesklých nebo reflexních materiálů (např. dotaz na čárové kódy pod fóliovými obaly).

Automatická korekce perspektivních efektů

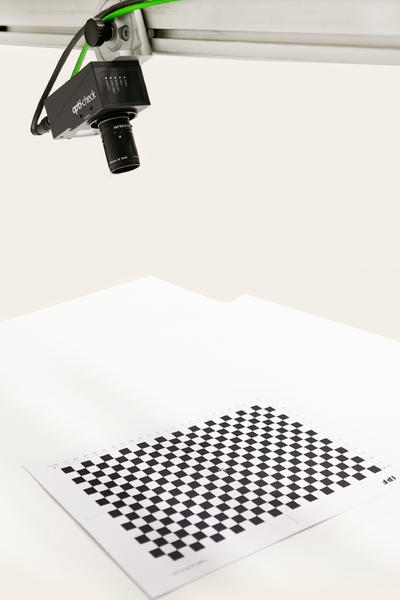

Pokud je OC53 připevněn v určitém úhlu ke kontrolovanému objektu, vede to ke zkreslení obrazu kamery, a tím k odchylkám ve výsledcích kontroly, které bylo dříve nutné s určitým úsilím korigovat prostřednictvím parametrizačního softwaru. Pomocí tzv. kalibračního terče však lze nyní polohu kamery snadno naučit. Kalibrační terč se umístí pod zařízení a po montáži kamery se vyrovná. Po stisknutí tlačítka se OC53 pak lze provést kalibraci pouhým stisknutím tlačítka, přičemž kamera v reálném čase automaticky koriguje zaznamenaný obraz. Pomocí kalibrační desky a světových souřadnic lze také snadno převádět pixely na měrnou jednotku.

Integrovaná korekce stínů

Další užitečnou novinkou v této souvislosti je integrovaná korekce stínů, která kompenzuje nehomogenní rozložení jasu na detekovaném objektu. Takové stínové efekty jsou způsobeny například různými pracovními vzdálenostmi kamery (naklonění přístroje) nebo objektivem kamery a osvětlením přístroje. Tyto efekty lze nyní také korigovat prostřednictvím softwaru pouhým stisknutím tlačítka.

Identifikace polohy objektu

V neposlední řadě je nyní s nejnovější verzí parametrizačního softwaru snímač kamery schopen na základě dříve naučené části najít ve svém vyhledávacím prostoru několik podobných objektů a určit jejich polohu. Tato funkce je zajímavá zejména pro robotické aplikace, např. vybírání košů, protože kamera kontroluje i překryvy objektů a prostor chapadla robota. Jako doplňkovou funkci lze určit i počet objektů.

Tyto a další nové funkce jsou s okamžitou platností k dispozici pro monochromatické kamery v systému OC53 monochromatických kamer s rozhraním Profinet, a to jak pro kompaktní zařízení s integrovaným osvětlením a trvale instalovaným objektem, tak pro kamerové snímače s připojením objektivu C-mount a integrovaným ovladačem blesku pro řízení externího osvětlení.
