Signály nonstop

Multifunkční systém GB s IO-Link od IPF

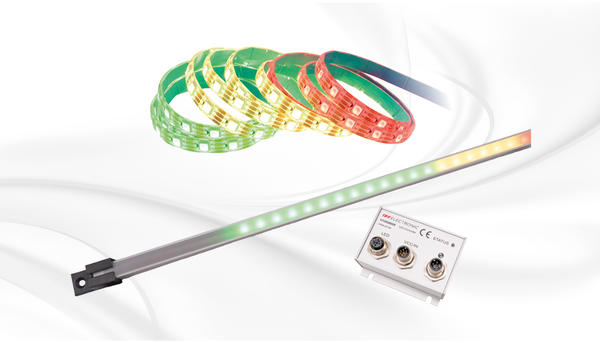

Chcete individuálně signalizovat stav strojů, systémů, procesů nebo provozních rozsahů? S flexibilní platformou od IPF je to nyní obzvláště snadné, jasné a intuitivní: multifunkční systém LED RGB. EY000002, EY000003 a EY000004 v kombinaci s ovládací skříňkou VY000009.

Důraz je kladen na adresovatelné RGB LED pásky a robustní LED signální světla, která lze připojit prostřednictvím IO-Link k řídicímu boxu. VY000009 lze pohodlně přizpůsobit různým aplikacím.

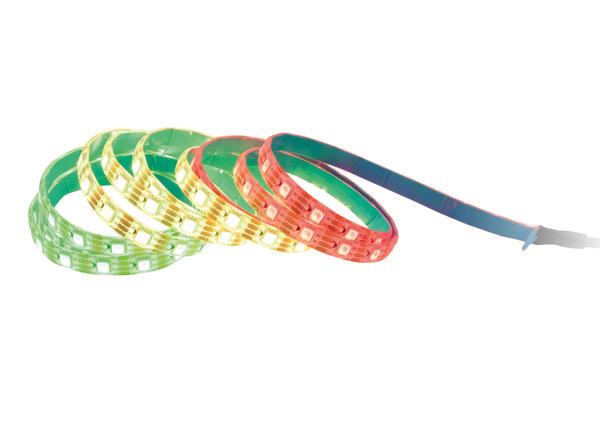

RGB LED pásek o délce 2,5 m a šířce 10 mm lze jednoduše přilepit na povrch nebo namontovat do hliníkových profilových systémů (šířka drážky 8-10 mm) pomocí silikonového profilu. EY000002 se 150 samostatně ovladatelnými LED diodami. V závislosti na aplikaci lze pásek zkrátit v rastru 17 mm, což výrazně zvyšuje jeho flexibilitu použití. Pro snadné připojení k ovládací skříňce VY000009 je pásek LED (výkon 19,2 W) vybaven konektorem M12.

Spolu s páskem LED jsou k dispozici robustní signální světla RGB LED. EY000003 a EY000004 v hliníkovém pouzdře. Na EY000003 s 28 LED diodami (délka 504 mm) a EY000004 s 58 LED (délka 1004 mm) pokrývají různé instalační situace, například pro kompaktní prostory strojů nebo delší pozorovací vzdálenosti. Obě verze s konektory M12 mají difuzní přední stínítko pro homogenní rozložení světla a velký úhel rozptylu paprsku 180°.

Bez ohledu na verzi (svítidlo s lištou nebo hliníkovým profilem) je ovládací skříňka VY000009 otevírá širokou škálu provozních režimů pro zvláště dynamické snímače signálu.

Zde je jen malý výběr: např. jako dobře viditelný indikátor stavu naplnění (počet rozsvícených LED diod indikuje stav naplnění, při dosažení mezních hodnot mění barvu), jako velkoplošné signální světlo na strojích (3 až 5 samostatně ovladatelných stavových segmentů), pro zobrazení zbývajícího času chodu systémů a procesů (odpočítávání) nebo jako velkoplošné signální světlo pro kontrolu přístupu v provozních rozsazích s volně volitelnými barvami a funkcí blikání/blikání.

Srdcem multifunkčního systému RGB LED od IPF je ovládací skříňka. VY000009 s rozhraním IO-Link, protože umožňuje inteligentní parametrizaci a ovládání LED pásků a signálních světel. Pro "běžný" provoz je k dispozici pět digitálních vstupů a přepínatelný analogový kanál (4...20 mA nebo 0...10 V). Alternativně lze všechny funkce a provozní režimy ovládat přímo z řídicího systému (jednotky) stroje prostřednictvím IO-Link. Bez ohledu na koncepci řízení poskytují různé provozní režimy jasné, dobře viditelné signály specifické pro danou aplikaci. Provozní režim "Demo" navíc před použitím vizualizuje možné varianty signálů.

V praxi to znamená jednoduché zapojení, jednotlivé převodníky signálů s přehlednou vizualizací všude tam, kde jsou potřeba, a možnost kdykoli změnit všechny relevantní parametry prostřednictvím IO-Link bez nutnosti mechanického zásahu. Konzistentní a flexibilní koncepce LED signálu od IPF je proto vhodná jak pro nové systémy, tak pro modernizace.
