Příslušenství - Montáž
AY000178
Malé skladové zásoby

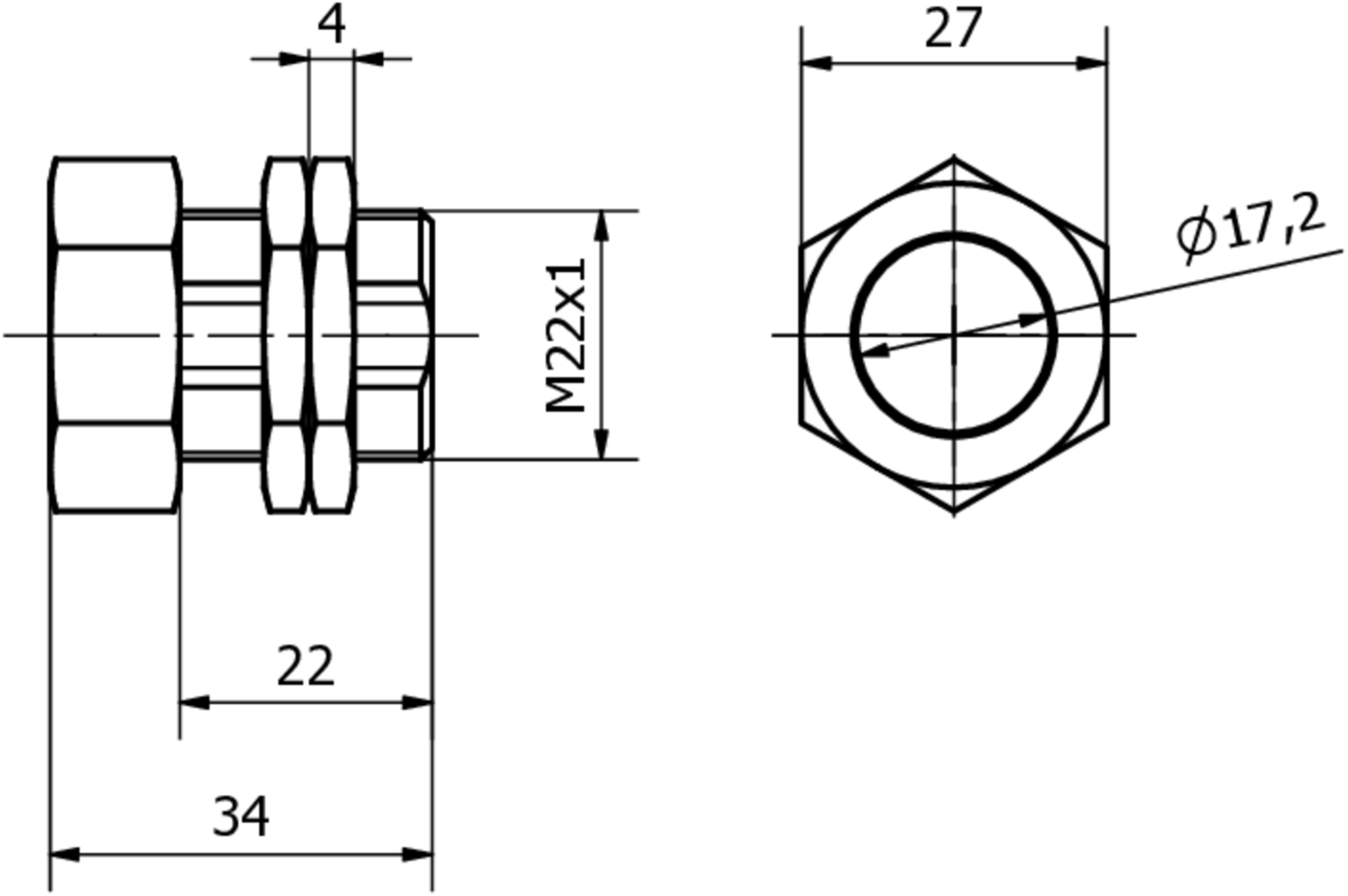

Příslušenství Senzor, upínací objímka, M22x1 34dlouhý, mosaz bílý bronz pro provedení M18
Včetně Matice
Porovnat
Příslušenství - Montáž
Upínací pouzdra s nuceným dorazem se používají pro snadnou instalaci senzorů se závitovými nebo kulatými pouzdry. Upínací pouzdro lze upevnit například v montážním panelu pomocí dvou dodaných matic. Vhodný snímač se pak zasune do upínacího pouzdra až po doraz. Zapojení upevňovací matice zajistí bezpečné upnutí snímače. Pokud je třeba snímač vyměnit, tento typ instalace ušetří nutnost opětovného seřízení.
Elektrické vlastnosti
- Průměr vnitřního vývrtu
- 18mm
Mechanické vlastnosti
- Utahovací moment
- 5Nm
- Utahovací moment spojovacích matic
- 20Nm
- Délka závitu
- 22mm
- Stoupání závitu
- 1mm
- Délka
- 33,5mm
- Povrch
- bílý bronz
- Materiál krytu
- Mosaz
- Příslušenství pro
- Rozměr závitu
- M22
Ostatní vlastnosti
- Vhodné pro
- Verze
- Upínací pouzdro
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27279202 |
| eClass-7.1 | 27279202 |
| eClass-8.0 | 27279202 |
| eClass-9.0 | 27273701 |
| eClass-9.1 | 27273701 |
| ETIM-6.0 | EC003015 |
| ETIM-7.0 | EC003015 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 900 Příslušenství |
| Rozměry balení | 100 x 35 x 150mm |
| Hrubá váha | 69g |
| 1,25kg CO₂e | |
| Číslo zboží | 74153300 |
| WEEE číslo | 40951076 |
