VÝBĚHOVÁ POLOŽKA

DW353126

DW353126
Nahrazující zboží?
Rádi vám poradíme!
Snímač tlaku, Ø38mm 122lang, 0-400bar, 12-32V DC, G1/4 "A, 2x PNP NC/NO, 0-10V / 0/4-20mA, M12 konektor 8-pin, IP65, PA 6.6 (plast), S displejem

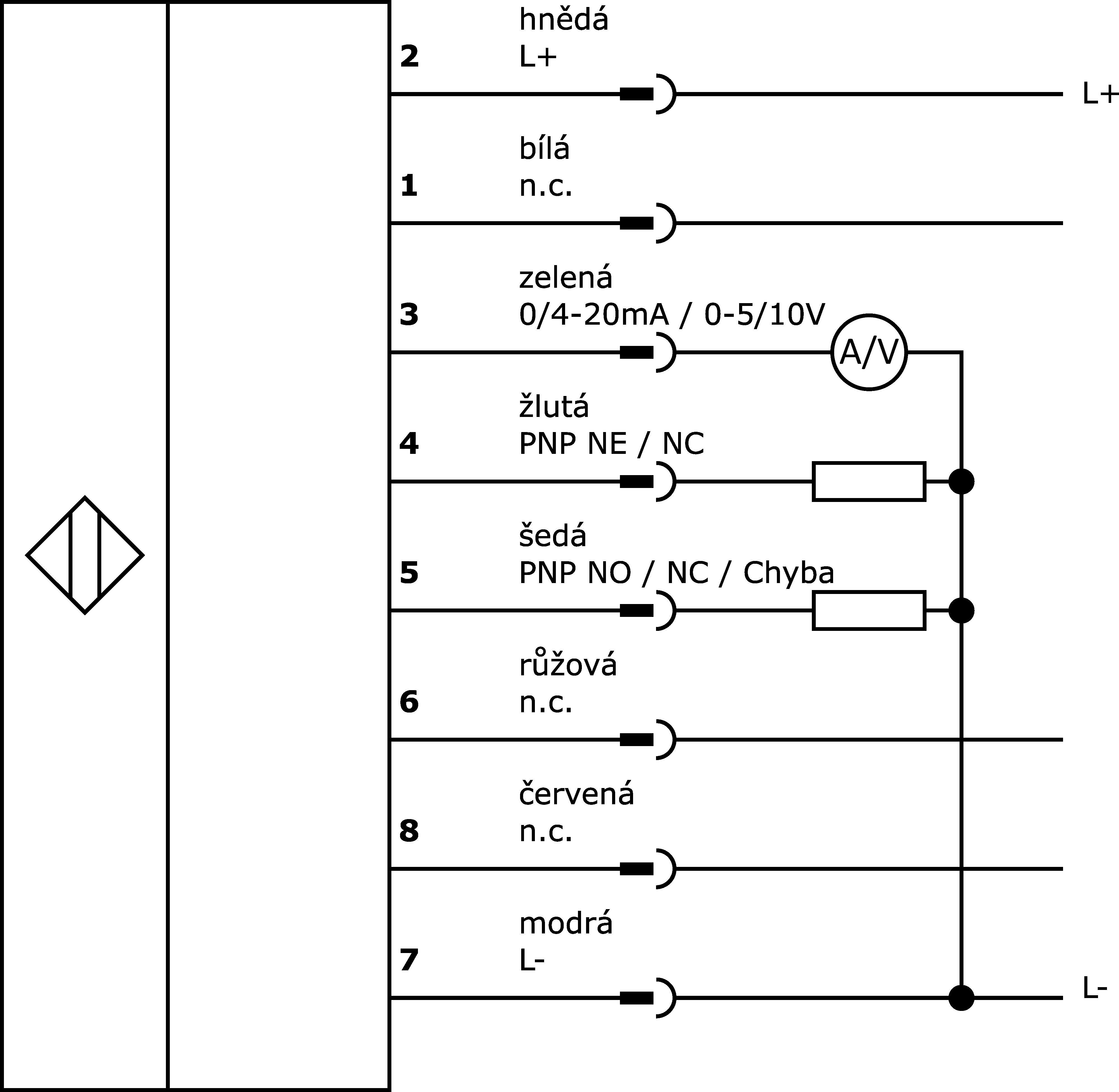

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Senzory tlaku - Hlídač tlaku

Tlakové senzory jsou vhodné pro měření různých médií s vysokou přesností. Jsou k dispozici se spínacím a/nebo analogovým výstupem. V závislosti na typu zařízení lze naměřené hodnoty zaznamenávat pomocí softwaru pro PC. Tyto snímače se používají ve všech oblastech, např. v pneumatických a hydraulických aplikacích.

Elektrické vlastnosti

Počáteční nastavení
0 - 80 000hPa
Odezva/doba poklesu
5ms
Počet spínacích výstupů
2
Provedení spínací funkce
Rozpínací kontakt / spínací kontakt
Provedení výstupu alarmu
PNP
Provedení analogového výstupu
0 - 10V, 0 - 20mA, 4 - 20mA
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
PNP
Zpoždění vypnutí
0 - 20s
Jmenovitý spínací proud
250mA
Zpoždění připravenosti
2 000ms
Zpoždění zapnutí
0 - 20s
Postup nastavení
Aplikační software, Parametrizace
Konečné nastavení
320 000 - 400 000hPa
Hystereze
1%
Proud naprázdno
60mA
Rozsah měření tlaku
0 - 400bar
Metoda měření
Absolutní
Počet pinů
8
Relativní odchylka od linearity
0,25%
Relativní přesnost opakování
0,1%
Frekvence spínání
125Hz
Pokles napětí
2V
Teplotní drift
0,2%
Doba poklesu
5ms
Tlumení (analogový výstup)
20s
Tlumení (hodnota zobrazení)
20s
Výstupní funkce
Funkce okna, Spínací bod, Hystereze
Zobrazení
LED displej
Vhodné jako omezovač
Ano
Vhodné jako kontrolní zařízení
Ano
Provozní napětí
12-32 VDC
Elektrické připojení
8kolíkový konektor M12

Mechanické vlastnosti

Provedení procesního připojení
G1/4 palce A
Design
Válec hladký
Průtlak
2 500bar
Délka závitu
14mm
Stoupání závitu
1,34mm
Délka
122mm
Max. provozní tlak
600bar
Teplota média
-20 - 80°C
Jmenovitý tlak
400bar
Druh krytí (IP)
IP65
Materiál krytu
PA 6.6 (plast)
Materiál měřicího snímače
Ušlechtilá ocel 1.4435
Průměr
38mm
Materiál procesního připojení
Nerezová ocel 1.4435
Materiál měřicí buňky
Nerezová ocel 1.4435
rozměry
Ø38 mm, délka 122 mm

Ostatní vlastnosti

Funkční rozsah
Vhodné pro
Ukazatel měření
Relativní
Okolní teplota
-20 - 80°C
