MZA70155
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 62,20 € | – |
| 5 | 60,33 € | 3% / 1,87 € |
| 10 | 59,09 € | 5% / 3,11 € |
| 20 | 57,22 € | 8% / 4,98 € |
| 50 | 54,74 € | 12% / 7,46 € |
Na skladě

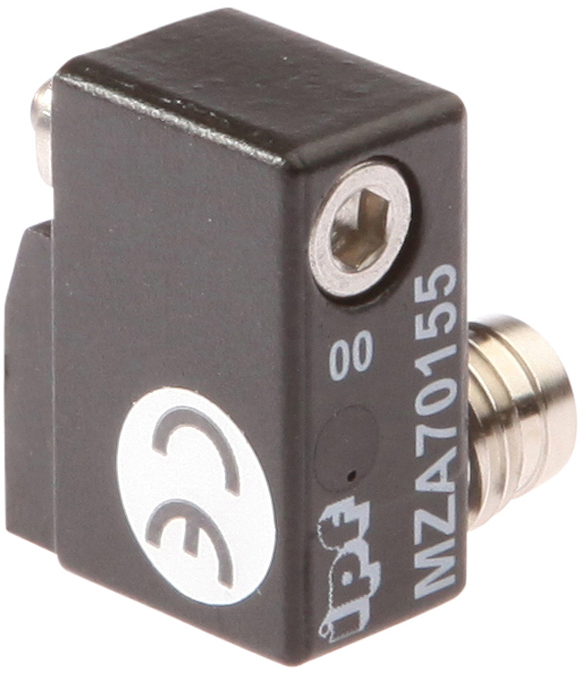

Snímač Magnetický, Válec, T-drážka 6,2 mm, 16x20x9,2mm, 10-30V DC, -25-100°C, 1x PNP Spínací kontakt, Konektor M8 3pólový, IP67, Zinkový tlakový odlitek, 2,8mT, Montáž shora, Poloha povrchu snímače Oblast okraje přístroje
Porovnat
Magnetické snímače - Senzory pro T-drážku
Pro řadu úkolů v automatizační technice je nutné rozpoznat pohyby pneumatických a hydraulických válců a přesně zjistit polohu pístu. Přitom se používají magnetické snímače válců, které jsou umístěny na válcích pomocí adaptérů nebo přímo zvenčí.
Elektrické vlastnosti
- Počet spínacích výstupů
- 1
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 150mA
- Hystereze
- 1mm
- Proud naprázdno
- 15mA
- Magnetická citlivost
- 2,8mT
- Počet pinů
- 3
- Frekvence spínání
- 1 000Hz
- Povrch snímače (aktivní)
- Centrální oblast/obvod
- Pokles napětí
- 2V
- Absolutní přesnost opakování
- 0,1mm
- Elektrické připojení
- Tříkolíkový konektor M8
Mechanické vlastnosti
- Utahovací moment
- 0,5Nm
- Design
- Kvádr
- Šířka
- 9,2mm
- Výška
- 16,5mm
- Délka
- 20mm
- Poloha povrchu snímače
- Střed přístroje
- Montážní přístup, drážka válce
- shora
- Druh krytí (IP)
- IP67
- Materiál krytu
- Zinkový tlakový odlitek
- rozměry
- 20x9,2x16,5mm
Ostatní vlastnosti
- Vhodné pro
- 6,2mm T-drážka
- Okolní teplota
- -25 - 100°C
- Drsné podmínky prostředí
- Ano
Příslušenství pro MZA70155
najdete v těchto produktových skupinách:
Montáž
Montáž pro MZ07 /MZA7 kovový
Na skladě
Na skladě
Nástroj
Testery senzorů
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Časové stupně M8
Logické moduly M8
Přepínací stupně M8
Malé skladové zásoby
Připojovací kabely M8 3žilnatý vysokoteplotní
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 974 KB

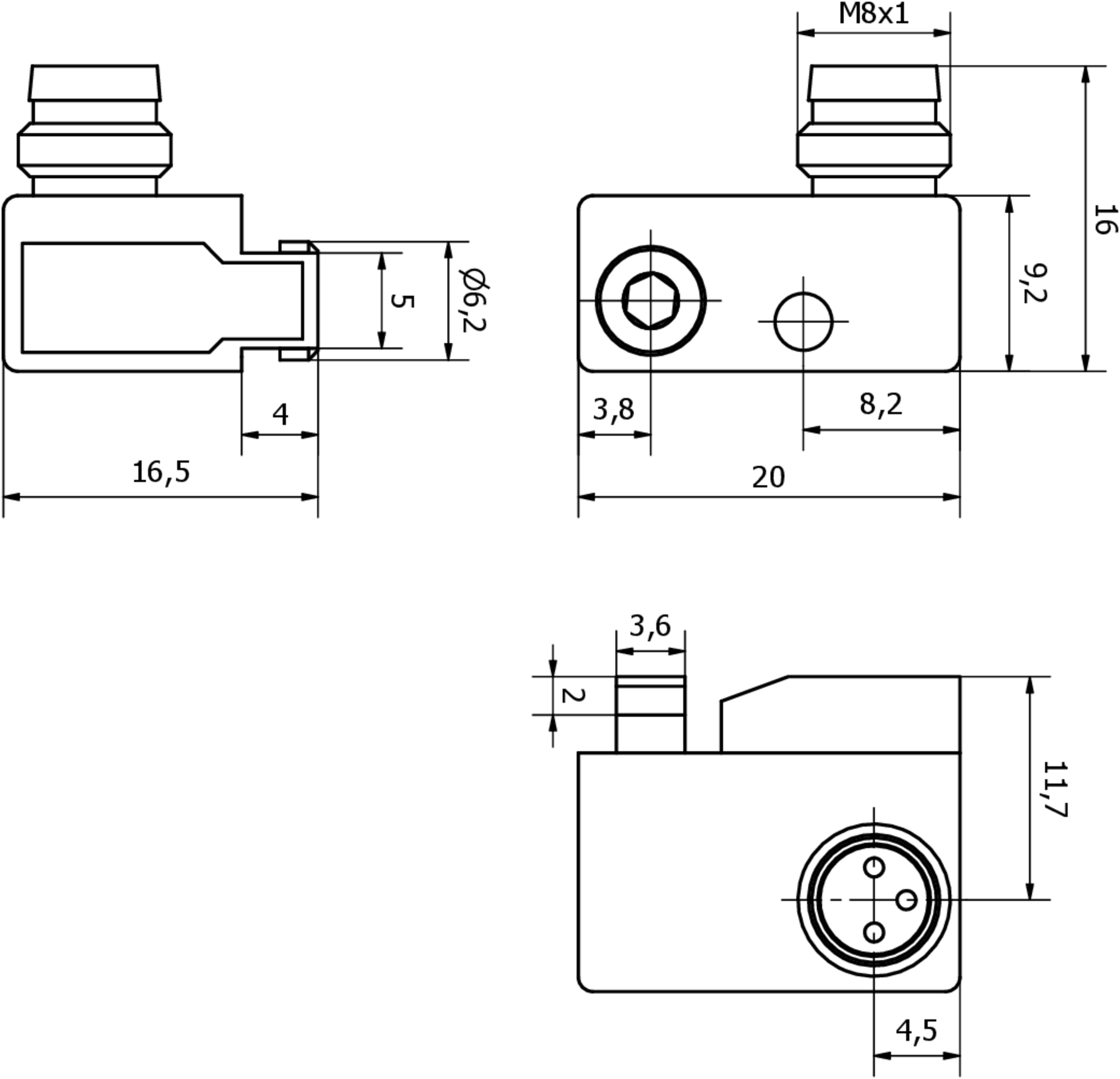

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 480 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Linky
Leták produktu
-
pdfFlyer sensors with enlarged temperature rangePDF-Soubor, 3.1 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270104 |
| eClass-7.1 | 27270104 |
| eClass-8.0 | 27270104 |
| eClass-9.0 | 27270104 |
| eClass-9.1 | 27270104 |
| ETIM-6.0 | EC002544 |
| ETIM-7.0 | EC002544 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 222 Senzory pneumatického válce (rozš. teplotní rozsah) |
| Rozměry balení | 100 x 17 x 120mm |
| Hrubá váha | 20g |
| 0,12kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
