Napájení - Spínací síťové zdroje 230 V AC
NG320301
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 42,20 € | – |
| 5 | 40,93 € | 3% / 1,27 € |
| 10 | 40,09 € | 5% / 2,11 € |
| 20 | 38,82 € | 8% / 3,38 € |
| 50 | 37,14 € | 12% / 5,06 € |
Malé skladové zásoby
Napájení stejnosměrným proudem, jednofázový, 125x102x32mm, 24-28V, 3,2A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC, Přípojka šroubení, IP20, Hliník, Stabilizované, Výstupní napětí taktované
Porovnat
Napájení - Spínací síťové zdroje 230 V AC
Taktované síťové zdroje se používají k napájení elektrických zařízení nebo komponent systému se stabilním stejnosměrným napětím. Kvůli nižším ztrátám mědi mají taktované napáječe výrazně vyšší účinnost než výkonové transformátory v menším rozsahu výkonu. Navíc mohou být kompaktnější a lehčí než běžné lineárně regulované napájecí zdroje, které obsahují těžký transformátor se železným jádrem a způsobují další ztráty lineárního regulátoru.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Připojení svorkou
- Výstupní napětí
- 24 - 28V
- Provozní frekvence
- 47 - 63Hz
- Postup nastavení
- Potenciometry
- Výkon
- 76W
- Max. vstupní proud
- 0,9A
- Zbytkové zvlnění
- 1%
- Proudová zatížitelnost
- 3,2A
- Výstupní funkce
- Spínací bod
- PředlohaDlouhýTextPříklady
- Časovaný
- Zobrazení
- LED displej
- Provozní napětí
- 90-264VAC(50Hz) | 90-264VAC(60Hz) | 127-370VDC

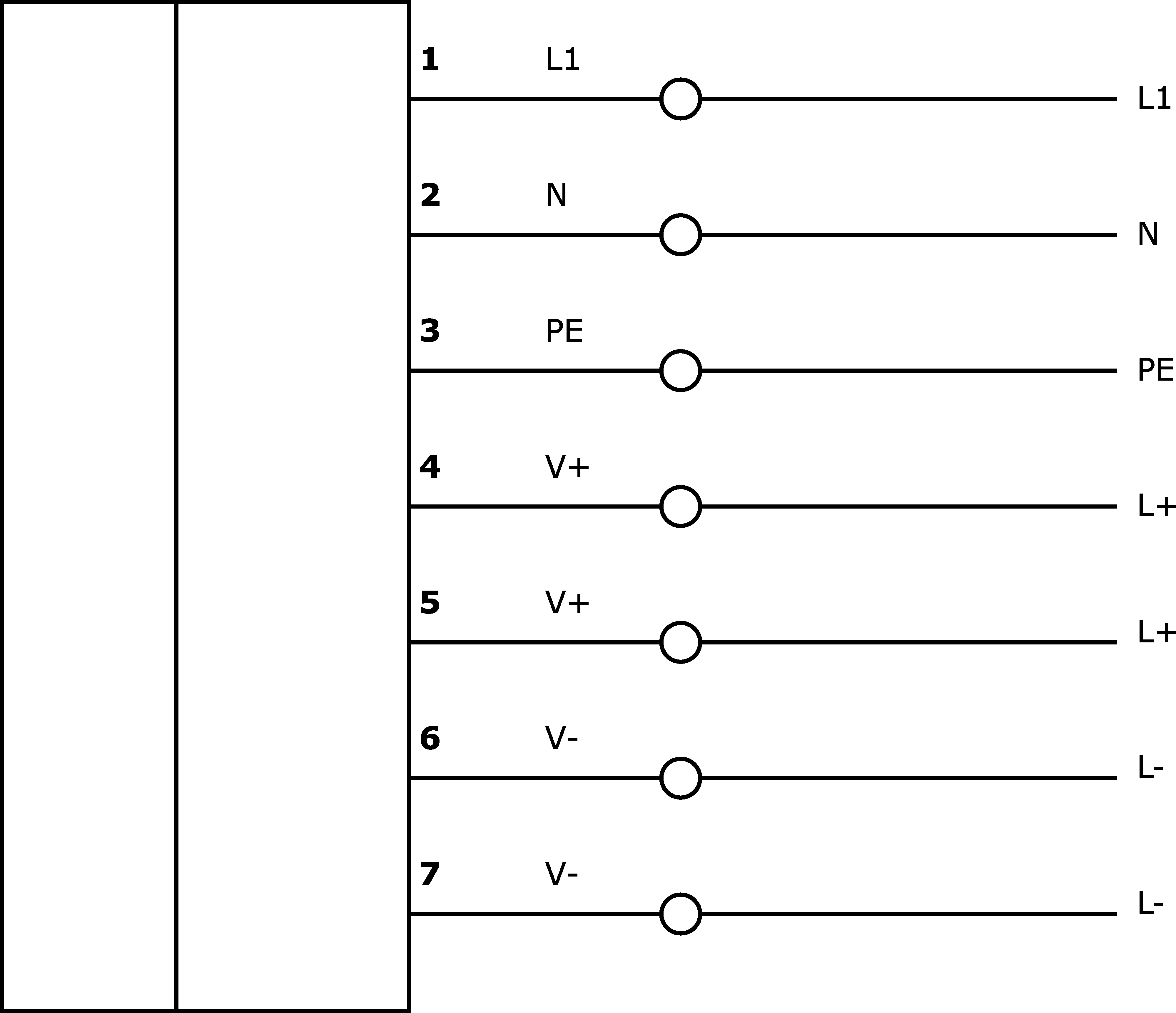

- Elektrické připojení
- Připojovací pól svorkovnice
Mechanické vlastnosti
- Šířka
- 32mm
- Hmotnost
- 500g
- Výška
- 125,2mm
- Délka
- 102mm
- Skladovací teplota
- -40 - 85°C
- Druh montáže
- Montážní lišta
- Druh krytí (IP)
- IP20
- Materiál krytu
- Hliník
- rozměry
- 102x32x125,2 mm
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 20 - 95%
- Okolní teplota
- -20 - 70°C
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 400 Napájení |
| Rozměry balení | 55 x 135 x 145mm |
| Hrubá váha | 481g |
| 10,39kg CO₂e | |
| Číslo zboží | 85044083 |
| WEEE číslo | 40951076 |
