AY000115
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
VÝBĚHOVÁ POLOŽKA
OE120322
Nahrazující zboží?
Rádi vám poradíme!
Rádi vám poradíme!
Snímač Optické, Jednocestná světelná závora – přijímač, M12x1 72dlouhé, Sn: 15m, 10-30V DC, PNP programovatelný/konfigurovatelný, Konektor M12, IP67, Mosaz niklovaný, Infračervené světlo
Včetně Matice
Porovnat
Optické senzory - Jednocestné světelné závory – přijímače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Provedení spínací funkce
- programovatelný/konfigurovatelný
- Provedení elektrické přípojky

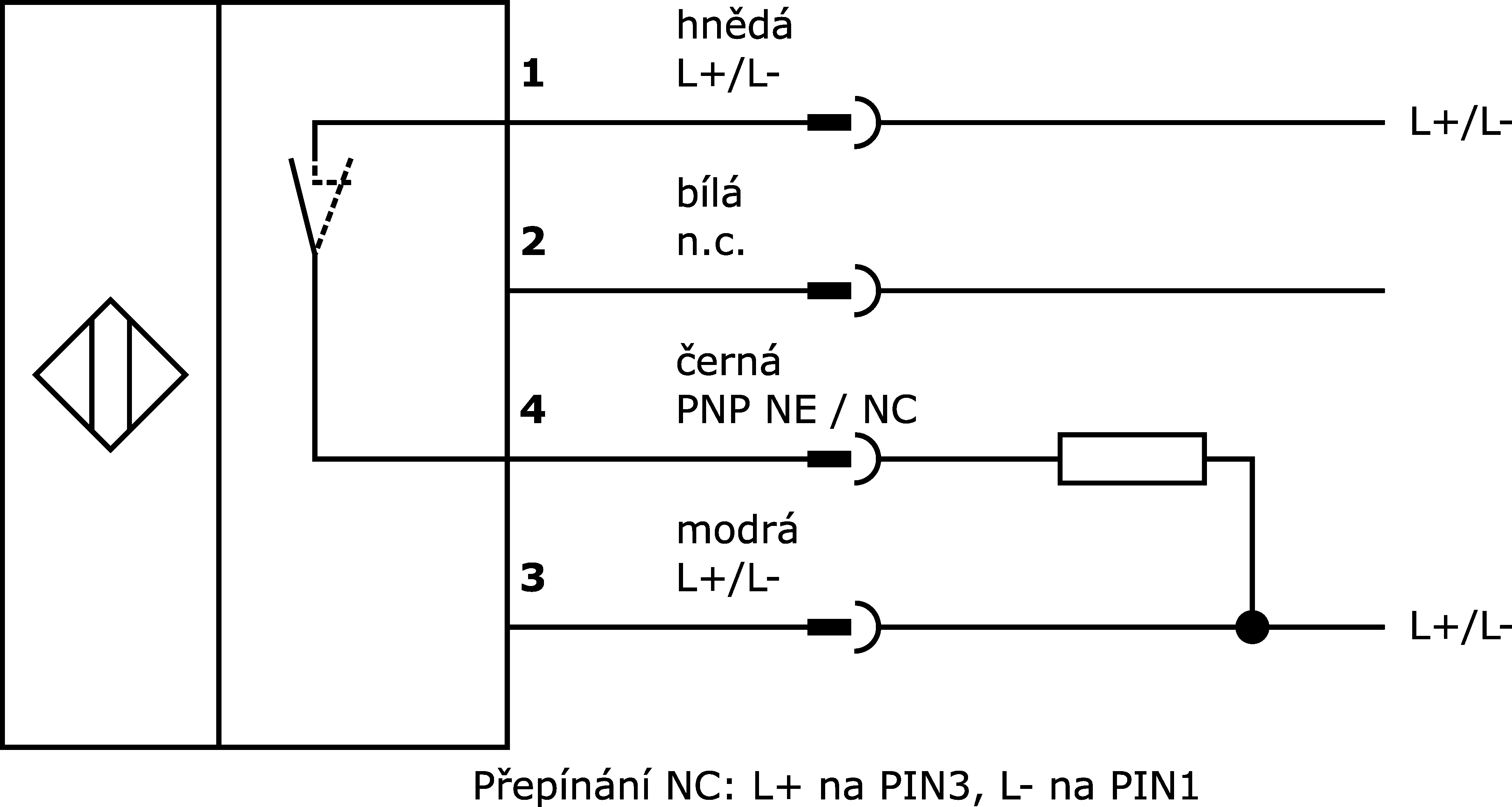

- Konektor M12
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 500mA
- Proud naprázdno
- 10,5mA
- Přijímač proudu naprázdno
- 10,5mA
- Snímací rozsah
- 0 - 15 000mm
- Frekvence spínání
- 200Hz
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 40mm
- Stoupání závitu
- 1mm
- Délka
- 72mm
- Povrch
- niklovaný
- Odolnost proti nárazu
- 30g
- Druh krytí (IP)
- IP67
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12
Optické vlastnosti
- Druh světla
- Infračervené světlo
- Tvar světelného paprsku
- Bod
- Úhel otvoru
- 16°
- Vlnová délka snímače
- 880nm
Ostatní vlastnosti
- Okolní teplota
- -20 - 50°C
Příslušenství pro OE120322
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000115
Malé skladové zásoby
Montážní systém, válcový M12
Malé skladové zásoby
Na skladě
Na skladě
Malé skladové zásoby
Na skladě
Upevnění design M12
Malé skladové zásoby
Na skladě
Na skladě
Na vyžádání
Na vyžádání
Na vyžádání
Přílohy
Příslušenství OS126
Malé skladové zásoby
Technologie připojení
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 5pólový sériová produkce
Katalogové listy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 479 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 43g |
| 0,14kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
