Optické senzory - Jednocestné světelné závory – vysílače
OS189020
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 53,00 € | – |
| 5 | 51,41 € | 3% / 1,59 € |
| 10 | 50,35 € | 5% / 2,65 € |
| 20 | 48,76 € | 8% / 4,24 € |
| 50 | 46,64 € | 12% / 6,36 € |
Na skladě
Snímač Optický, průchozí snímač Vysílač, M18x1 37dlouhý, Sn: 25m, 10-30V DC, M12-konektor 4-pin, IP67, nerezová ocel +PMMA, červené nepolarizované světlo
Včetně Matice, Ozubená podložka
Porovnat
Optické senzory - Jednocestné světelné závory – vysílače
Optické senzory fungují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barva, struktura povrchu, materiál). Základní způsob činnosti je založen na vysílači a přijímači světla. Existují tři verze: 1. Senzor s průchozím paprskem se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Je-li světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači změní svůj stav. 2. V reflexní světelné závoře jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží na přijímač pomocí reflektoru, který je namontován naproti. Jakmile je světelný paprsek přerušen, spínací výstup integrovaný v zařízení změní svůj stav. 3. Snímač s rozptýleným odrazem má vysílač a přijímač v jednom zařízení. Vyslaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v zařízení změní svůj stav.
Elektrické vlastnosti

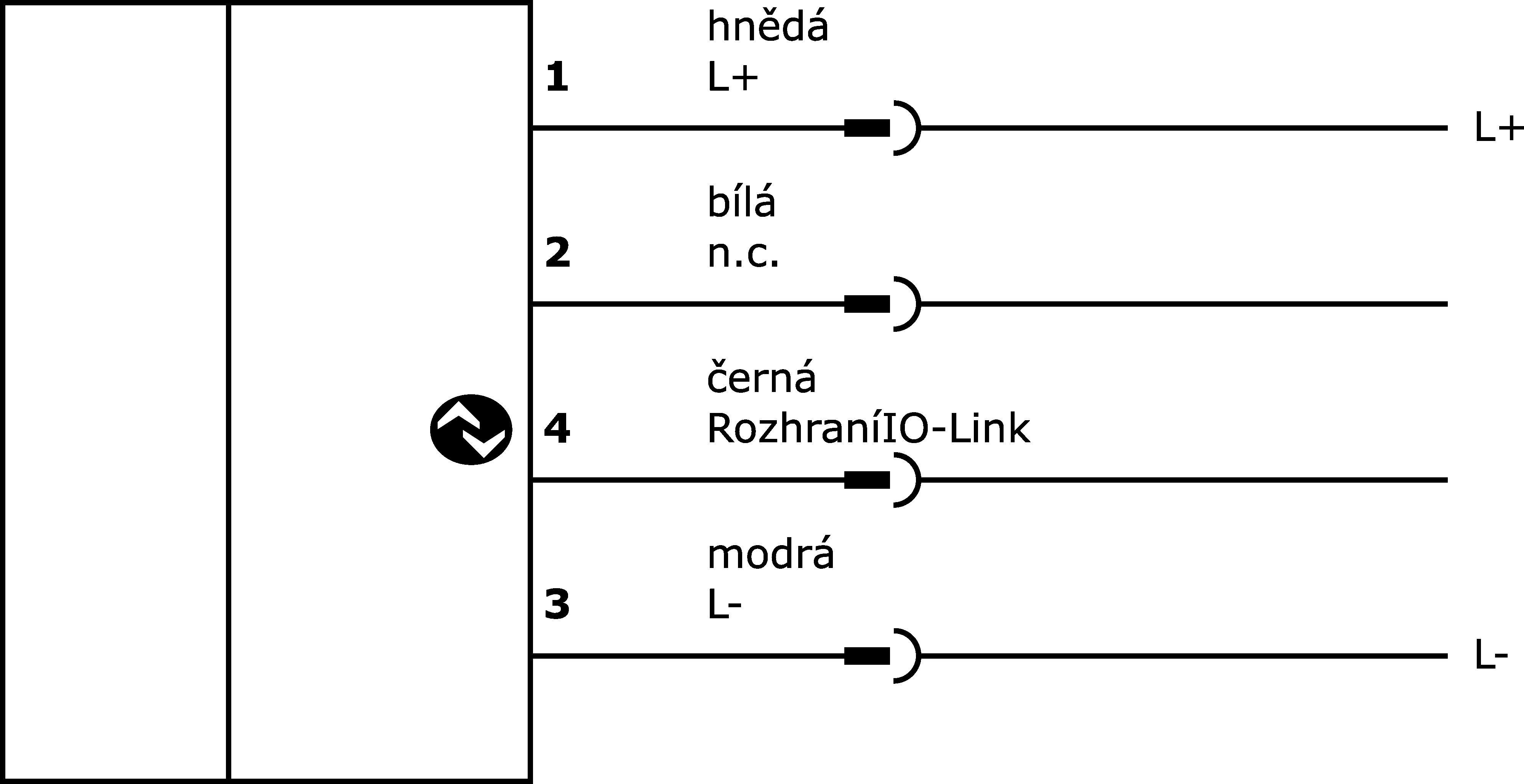

- Typ elektrického připojení
- Konektor M12
- Proud naprázdno
- 7mA
- Vysílač proudu naprázdno
- 7mA
- Počet pinů
- 4
- Zbytkové zvlnění
- 10%
- Snímací rozsah
- 0 - 25 000mm
- Podporované komunikační rozhraní
- IO-Link
- Ochranné funkce
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 24mm
- Stoupání závitu
- 1mm
- Délka
- 37mm
- Max. utahovací moment
- 20Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Ušlechtilá ocel 1.4301
- Rozměr závitu
- M18
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Úhel otvoru
- 2,5°
- Vlnová délka snímače
- 630nm
- Průměr světelné skvrny na začátku měřicího rozsahu
- 0mm
- Průměr světelného bodu na konci měřicího rozsahu
- 1 000mm
Ostatní vlastnosti
- Okolní teplota
- -25 - 65°C
- Verze s IO-Link
- V1.0.1
