VK205A21
Přívodní kabel, 2m, M12 Samice (zdířka) 8pólový zahnutý, volná koncovka vedení, 8x0,25mm², PUR (Polyuretan), Ø6,6mm,…
Malé skladové zásoby
Bezpečnostní systémy - Světelné mříže – ochrana rukou

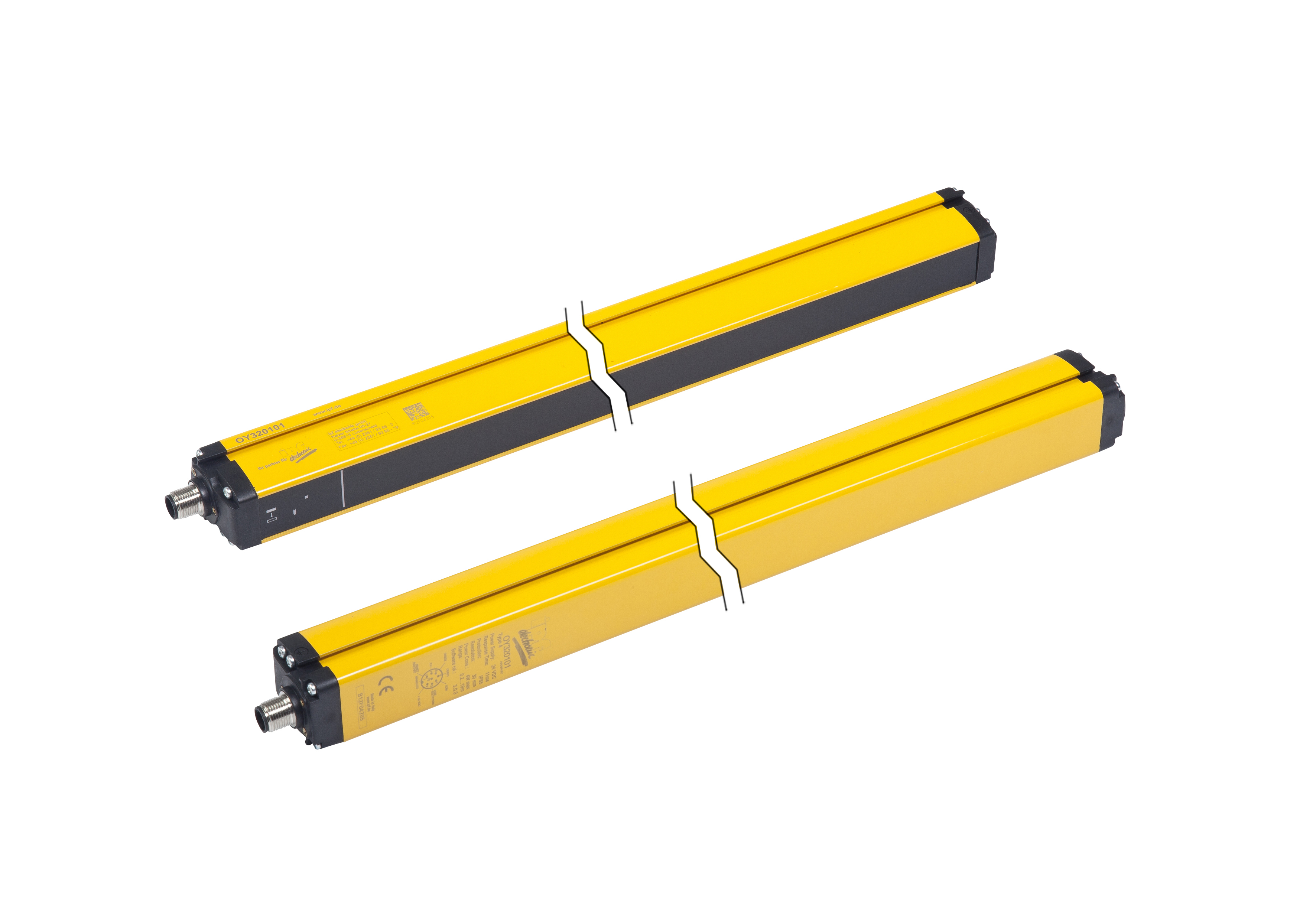

OY320100
Malé skladové zásoby
Světelná clona, 37x233x32mm, výška pole 150, rozlišení 30mm, Sn: 0,3-19m, diagnostické pokrytí 24V, PNP NO, 500mA, konektor M12 8pin/4pin, IP65, lakovaný hliník+PMMA, bezpečnost
Včetně 1x Kontrolní tyč AO000139, 4x Montážní držák AO000106
Porovnat
Bezpečnostní systémy - Světelné mříže – ochrana rukou
Bezpečnostní světelné závory jsou vhodné podle platných norem pro ochranu nebezpečných oblastí na strojích. K dispozici jsou tři skupiny zařízení: ochrana těla (2, 3 a 4 paprsky), ochrana rukou (rozlišení 30 mm) a ochrana prstů (rozlišení 14 mm). V každé skupině jsou nabízena zařízení s různou výškou ochranného pole. Tyto systémy se často používají v dopravních systémech, svařovacích robotech a v strojích pro řezání a ohýbání.
Elektrické vlastnosti
- Počet bezpečných polovodičových výstupů
- 2
- Rozlišení
- 30mm
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- OSSD, dvoukanálový
- Jmenovitý spínací proud
- 500mA
- Odolné proti zkratům
- Ano
- Přijímač proudu naprázdno
- 150mA
- Vysílač proudu naprázdno
- 105mA
- Přijímač počtu pinů
- 8
- Vysílač počtu pinů
- 4
- Doba odezvy
- 9ms
- Snímací rozsah
- 300 - 19 000mm
- Třída ochrany
- III
- Chráněné proti přepólování
- Ano
- Provozní napětí (DC)
- 24V
- Zobrazení
- LED displej
- Vhodné pro bezpečnostní funkce
- Ano
- S blokováním opakovaného spuštění
- Ano
- S kontrolní funkcí následně zapojených zařízení
- Ano
Mechanické vlastnosti
- Šířka
- 32,3mm
- Výška pole
- 150mm
- Výška
- 36,9mm
- Délka
- 233,3mm
- Povrch
- lakovaný
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Hliník
Optické vlastnosti
- Počet paprsků
- 8
- Vlnová délka snímače
- 950nm
Ostatní vlastnosti
- Rozsah dodávky
- Vysílač a přijímač
- Relativní vlhkost (nekondenzující)
- 15 - 95%
- Bezpečnostní kategorie
- Kategorie 4
- Bezpečnostní typ podle IEC 61496-1
- 4
- Okolní teplota
- 0 - 55°C
- S paprskovým kódováním
- Ano
Příslušenství pro OY320100
najdete v těchto produktových skupinách:
Připojovací kabely M12 8žilnatý se stíněním
Připojovací kabely M12 4žilnatý se stíněním
Bezpečnostní relé
Infračervený detektor
Připojovací kabely M12 4žilnatý
Ochranné víko Teflon M12
Malé skladové zásoby
Kabelová zásuvka M12 8pólová sestavitelná
Připojovací kabely M12 8žilnatý bez stínění
Vychylující zrcadlo
Příslušenství bezpečnostních světelných závor
Na vyžádání
Malé skladové zásoby
Malé skladové zásoby
Malé skladové zásoby
Na vyžádání
Malé skladové zásoby
Malé skladové zásoby
Malé skladové zásoby
Ochrana rukou zkušební tyče
Na skladě
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.5 MB
-
pdfList technických údajů automatikaPDF-Soubor, 598 KB
Manuály
Rozměrové výkresy
Software
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 178 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 479 KB
-
pdfShoda materiáluPDF-Soubor, 478 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 407 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 57 KB
Ostatní
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27272704 |
| eClass-7.1 | 27272704 |
| eClass-8.0 | 27272704 |
| eClass-9.0 | 27272704 |
| eClass-9.1 | 27272704 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 710 Bezpečnostní systémy |
| Rozměry balení | 180 x 100 x 400mm |
| Hrubá váha | 1 603g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
