Bezpečnostní systémy - Světelné mříže – ochrana prstů
OY320130
Na vyžádání

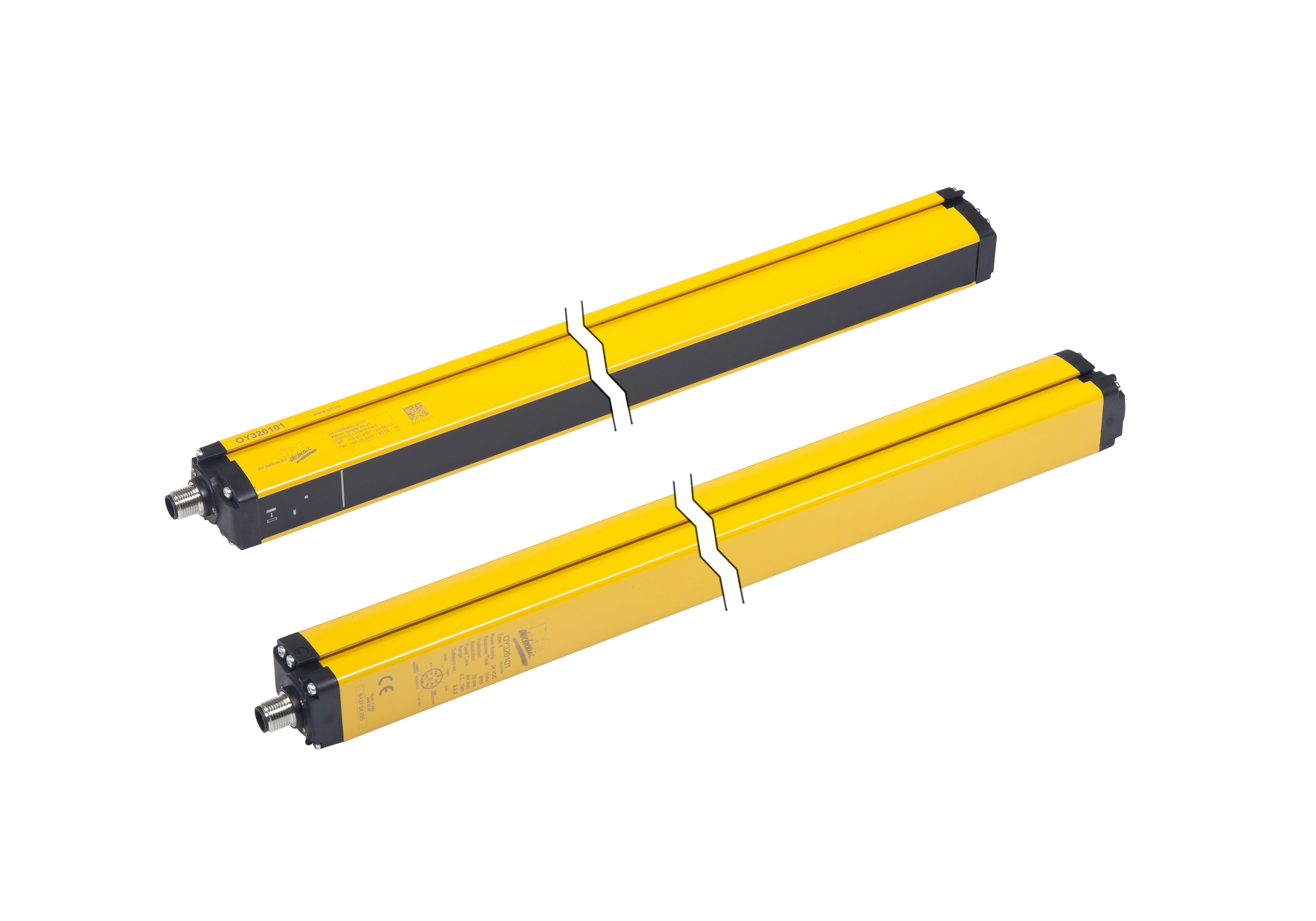

Světelná clona, 37x233x32mm, výška pole 150, rozlišení 14mm, Sn: M12 konektor 8pin/4pin, IP65, hliníková barva+PMMA, bezpečnostní provedení.
Včetně 1x Kontrolní tyč AO000138, 4x Montážní držák AO000106
Porovnat
Bezpečnostní systémy - Světelné mříže – ochrana prstů
Bezpečnostní světelné závory jsou vhodné podle platných norem pro ochranu nebezpečných oblastí na strojích. K dispozici jsou tři skupiny zařízení: ochrana těla (2, 3 a 4 paprsky), ochrana rukou (rozlišení 30 mm) a ochrana prstů (rozlišení 14 mm). V každé skupině jsou nabízena zařízení s různou výškou ochranného pole. Tyto systémy se často používají v dopravních systémech, svařovacích robotech a v strojích pro řezání a ohýbání.
Elektrické vlastnosti
- Počet bezpečných polovodičových výstupů
- 2
- Rozlišení
- 14mm
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- OSSD, dvoukanálový
- Jmenovitý spínací proud
- 500mA
- Odolné proti zkratům
- Ano
- Přijímač proudu naprázdno
- 150mA
- Vysílač proudu naprázdno
- 105mA
- Přijímač počtu pinů
- 8
- Vysílač počtu pinů
- 4
- Doba odezvy
- 11ms
- Snímací rozsah
- 300 - 6 000mm
- Třída ochrany
- III
- Chráněné proti přepólování
- Ano
- Provozní napětí (DC)
- 24V
- Zobrazení
- LED displej
- Vhodné pro bezpečnostní funkce
- Ano
- S blokováním opakovaného spuštění
- Ano
- S kontrolní funkcí následně zapojených zařízení
- Ano
Mechanické vlastnosti
- Šířka
- 32,3mm
- Výška pole
- 150mm
- Výška
- 36,9mm
- Délka
- 233,3mm
- Povrch
- lakovaný
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Hliník
Optické vlastnosti
- Počet paprsků
- 16
- Vlnová délka snímače
- 950nm
Ostatní vlastnosti
- Rozsah dodávky
- Vysílač a přijímač
- Relativní vlhkost (nekondenzující)
- 15 - 95%
- Bezpečnostní kategorie
- Kategorie 4
- Bezpečnostní typ podle IEC 61496-1
- 4
- Okolní teplota
- 0 - 55°C
- S paprskovým kódováním
- Ano
Příslušenství pro OY320130
najdete v těchto produktových skupinách:
Připojovací kabely M12 8žilnatý bez stínění
Ochranné víko Teflon M12
Malé skladové zásoby
Infračervený detektor
Bezpečnostní relé
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12 8žilnatý se stíněním
Kabelová zásuvka M12 8pólová sestavitelná
Vychylující zrcadlo
Příslušenství bezpečnostních světelných závor
Na vyžádání
Malé skladové zásoby
Malé skladové zásoby
Malé skladové zásoby
Na vyžádání
Malé skladové zásoby
Malé skladové zásoby
Malé skladové zásoby
Ochrana prstů zkušební tyče
Na skladě
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.3 MB
-
pdfList technických údajů automatikaPDF-Soubor, 598 KB
Manuály
Rozměrové výkresy
Software
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 178 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 475 KB
-
pdfShoda materiáluPDF-Soubor, 406 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 406 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
Ostatní
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27272704 |
| eClass-7.1 | 27272704 |
| eClass-8.0 | 27272704 |
| eClass-9.0 | 27272704 |
| eClass-9.1 | 27272704 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Skupina produktů IPF | 710 Bezpečnostní systémy |
| Rozměry balení | 180 x 100 x 400mm |
| Hrubá váha | 1 676g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
