Bezpečnostní systémy - Světelné mříže – ochrana těla

OY360113

OY360113
Ceníková cena
1.033,00 €
Malé skladové zásoby
Světelná clona, 41x1364x35mm, výška pole 1215, rozlišení 415mm, Sn: 0,3-50m, 24V DC, PNP NO, 500mA, konektor M12 8pin/4pin, IP65, lakovaný hliník+PMMA, bezpečnost
Včetně Držák, Vysílač a přijímač

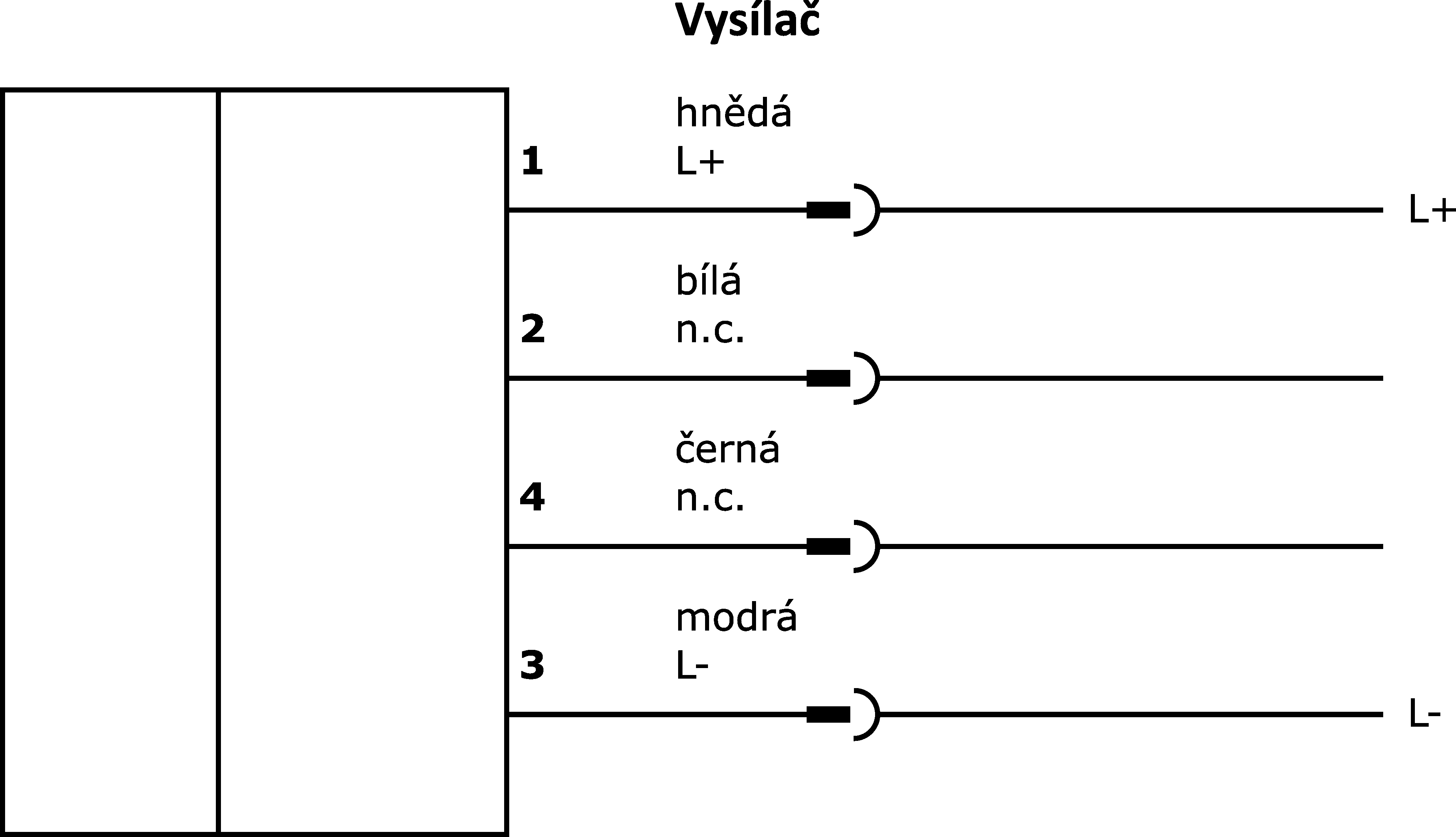

Diagram připojení
3D model
Porovnat

Bezpečnostní systémy - Světelné mříže – ochrana těla

Bezpečnostní světelné závory jsou vhodné podle platných norem pro ochranu nebezpečných oblastí na strojích. K dispozici jsou tři skupiny zařízení: ochrana těla (2, 3 a 4 paprsky), ochrana rukou (rozlišení 30 mm) a ochrana prstů (rozlišení 14 mm). V každé skupině jsou nabízena zařízení s různou výškou ochranného pole. Tyto systémy se často používají v dopravních systémech, svařovacích robotech a v strojích pro řezání a ohýbání.

Elektrické vlastnosti

Počet bezpečných polovodičových výstupů
2
Rozlišení
415mm
Provedení spínací funkce
Spínací kontakt (NO)
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
OSSD, dvoukanálový
Jmenovitý spínací proud
500mA
Přijímač proudu naprázdno
75mA
Vysílač proudu naprázdno
30mA
Přijímač počtu pinů
8
Vysílač počtu pinů
4
Doba odezvy
16ms
Snímací rozsah
300 - 50 000mm
Třída ochrany
III
Zobrazení
LED displej
Provozní napětí
Elektrické připojení

Mechanické vlastnosti

Šířka
35mm
Výška pole
1 215mm
Výška
41mm
Délka
1 364mm
Povrch
lakovaný
Druh krytí (IP)
IP65
Materiál aktivní plochy snímače
Plast (PMMA)
Materiál krytu
Hliník
rozměry

Optické vlastnosti

Počet paprsků
4
Vlnová délka snímače
880nm

Ostatní vlastnosti

Funkční rozsah
Vhodné pro
Relativní vlhkost (nekondenzující)
15 - 95%
Bezpečnostní kategorie
Kategorie 4
Bezpečnostní typ podle IEC 61496-1
4
Okolní teplota
0 - 55°C
