Laserové senzory - Jednocestné světelné závory – přijímače
PE120122
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 326,20 € | – |
| 5 | 316,41 € | 3% / 9,79 € |
| 10 | 309,89 € | 5% / 16,31 € |
| 20 | 300,10 € | 8% / 26,10 € |
| 50 | 287,06 € | 12% / 39,14 € |
Na vyžádání
Snímač Laser, Jednocestná světelná závora – přijímač, M12x1 75dlouhé, Clona Ø0,5mm, Sn: 1,5m, 12-32V DC, PNP/NPN Dvojčinný (Push/Pull), 0 V ... 10 V, Konektor M12 4pólový, IP67, Mosaz niklovaný+Sklo, Červené světlo nepolarizované
Včetně Matice
Porovnat
Laserové senzory - Jednocestné světelné závory – přijímače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Rozlišení
- 0,01mm
- Typ spínací funkce
- Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN)
- Typ analogového výstupu
- 0 - 10V
- Typ elektrického připojení
- Konektor M12
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Proud naprázdno
- 30mA
- Přijímač proudu naprázdno
- 30mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 1 500mm
- Frekvence spínání
- 25 000Hz
- Pokles napětí
- 2V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Absolutní přesnost opakování
- 0,01mm
Mechanické vlastnosti
- Design
- Válec, závit
- Průměr clony
- 0,5mm
- Délka závitu
- 45mm
- Stoupání závitu
- 1mm
- Délka
- 75mm
- Skladovací teplota
- -20 - 85°C
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12
Optické vlastnosti
- Filtr
- Interferenční filtr
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 670nm
Ostatní vlastnosti
- Okolní teplota
- -20 - 50°C
Příslušenství pro PE120122
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000115
Montážní systém, válcový M12
Na skladě
Na skladě
Na skladě
Přesný úhel tvar 12
Malé skladové zásoby
Malé skladové zásoby
Upevnění design M12
Malé skladové zásoby
Na skladě
Na skladě
Na vyžádání
Na vyžádání
Na vyžádání
Přílohy
Příslušenství OS126
Malé skladové zásoby
Technologie připojení
Adaptér M12 zásuvka 4pólová/M8 konektor 4pólový
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 4žilnatý s LED
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12 5žilnatý
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Připojovací kabely M12-zásuvka s LED M12-konektor 4žilnatý
Vysílač / přijímač
Příslušenství PS12
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1.3 MB

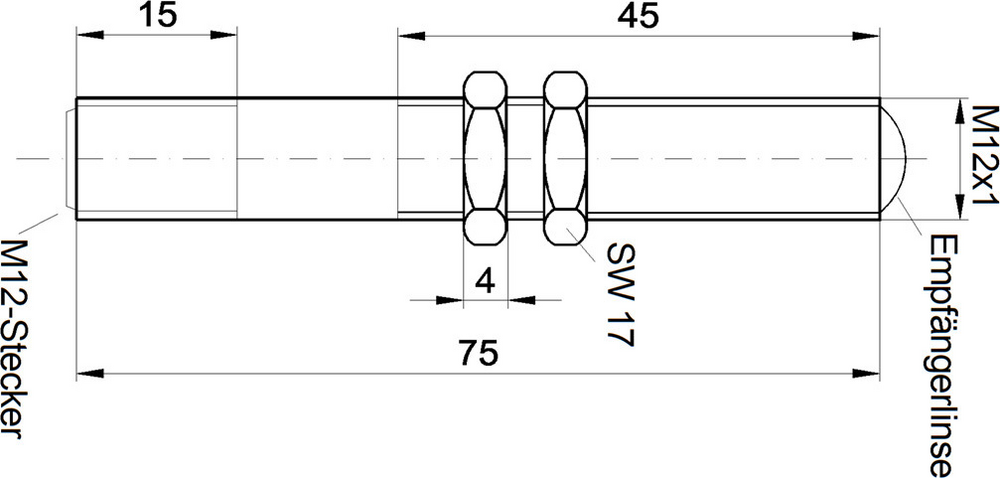

Rozměrové výkresy
