Laserové senzory - Jednocestné světelné závory – vysílače
PS180024
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 200,30 € | – |
| 5 | 194,29 € | 3% / 6,01 € |
| 10 | 190,29 € | 5% / 10,02 € |
| 20 | 184,28 € | 8% / 16,02 € |
| 50 | 176,26 € | 12% / 24,04 € |
Malé skladové zásoby
Laserový senzor, senzor s průchozím paprskem, M18x1, délka 72, dosah: 60 m, 10–30 V DC, 4pinový konektor M12, IP67, pochromovaná mosaz + PMMA, laserová dioda, červené světlo
Včetně Matice
Porovnat
Laserové senzory - Jednocestné světelné závory – vysílače
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Světelný zábranový senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou vzájemně vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jediném zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Typ elektrického připojení
- Konektor M12
- Výkon laseru
- 1mW
- Proud naprázdno
- 30mA
- Vysílač proudu naprázdno
- 30mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 60 000mm
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 60mm
- Stoupání závitu
- 1mm
- Délka
- 71,5mm
- Skladovací teplota
- -25 - 70°C
- Povrch
- chromovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Mosaz
- Rozměr závitu
- M18
Optické vlastnosti
- Třída laseru
- Třída 1
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 650nm
Ostatní vlastnosti
- Zvláštnosti

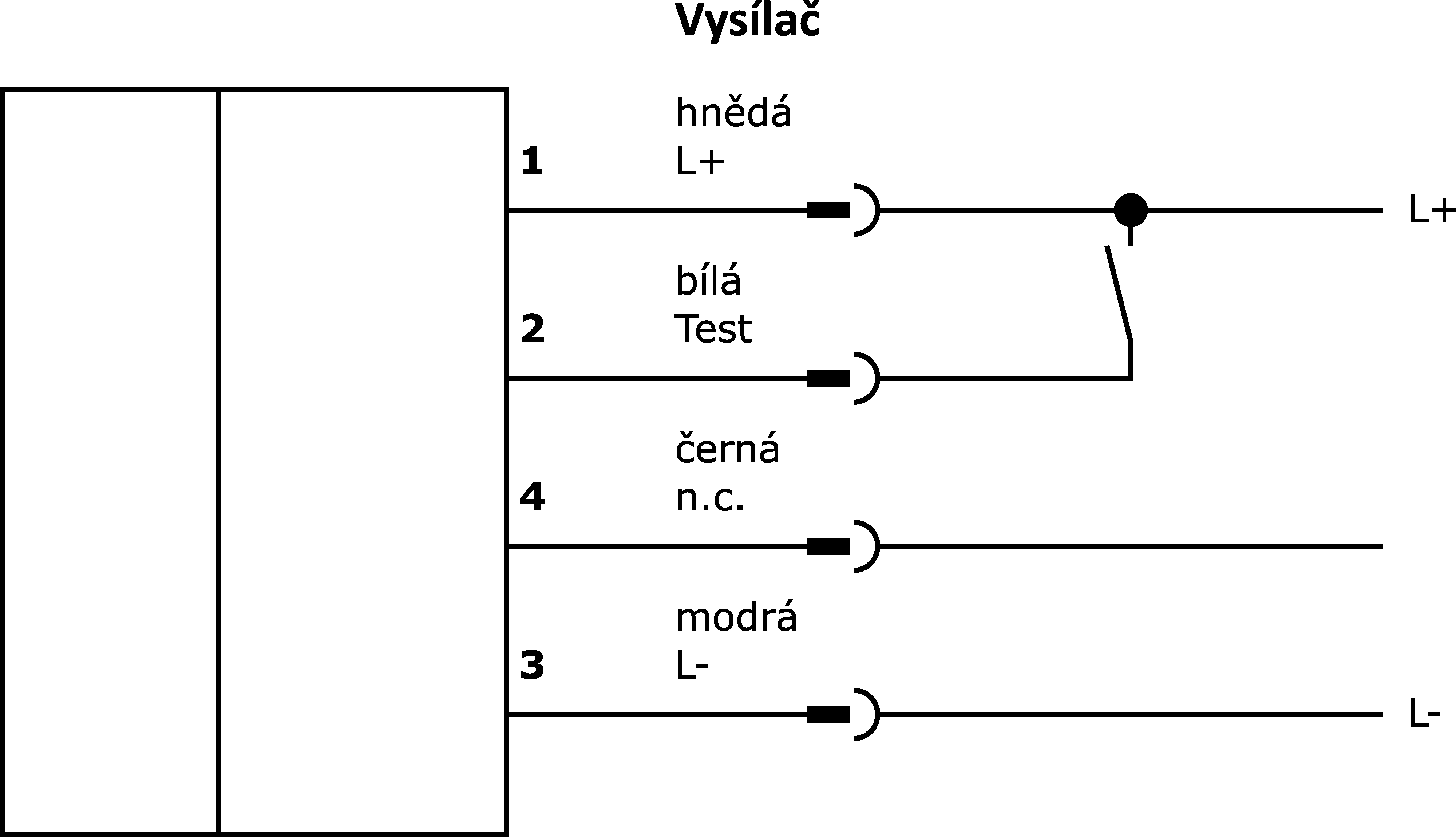

- s testovacím vstupem
- Okolní teplota
- -10 - 50°C
Příslušenství pro PS180024
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000117
Montážní systém, válcový M18
Na skladě
Na skladě
Na skladě
Přesný úhel tvar 18
Malé skladové zásoby
Upevnění design M18
Malé skladové zásoby
Na skladě
Na skladě
Upevnění držení kulové hlavy
Na skladě
Ostatní senzory
Ochranné víko Teflon M12
Malé skladové zásoby
Přílohy
Ofukovací zařízení M18
Na vyžádání
Technologie připojení
Adaptér M12 zásuvka 4pólová/M8 konektor 4pólový
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Připojovací kabely M12-zásuvka s LED M12-konektor 4žilnatý
Vysílač / přijímač
Přijímač pro PS180024
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 481 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
-
pdfWhitepaper sensors for harsh enviromentsPDF-Soubor, 1.6 MB
-
pdfWhitepaper optical sensorsPDF-Soubor, 658 KB
-
pdfLaserové senzoryPDF-Soubor, 3.5 MB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 160 Laserové senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 70g |
| Uhlíková stopa | 2,46kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
