Laserové senzory - Jednocestné světelné závory – vysílače
PS991378
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 1.340,20 € | – |
| 5 | 1.299,99 € | 3% / 40,21 € |
| 10 | 1.273,19 € | 5% / 67,01 € |
| 20 | 1.232,98 € | 8% / 107,22 € |
| 50 | 1.179,38 € | 12% / 160,82 € |
Malé skladové zásoby
Senzorový laser, průchozí senzorový vysílač, M18x1 122lang, apertura 16x1mm, Sn: 13m, 12-32V DC, zásuvný konektor M12 4-pin, IP67, poniklovaná mosaz+sklo, laserová dioda, červené světlo
Včetně Matice
Porovnat
Laserové senzory - Jednocestné světelné závory – vysílače
Optické senzory fungují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barva, struktura povrchu, materiál). Základní způsob činnosti je založen na vysílači a přijímači světla. Existují tři verze: 1. Senzor s průchozím paprskem se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Je-li světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači změní svůj stav. 2. V reflexní světelné závoře jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží na přijímač pomocí reflektoru, který je namontován naproti. Jakmile je světelný paprsek přerušen, spínací výstup integrovaný v zařízení změní svůj stav. 3. Snímač s rozptýleným odrazem má vysílač a přijímač v jednom zařízení. Vyslaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v zařízení změní svůj stav.
Elektrické vlastnosti

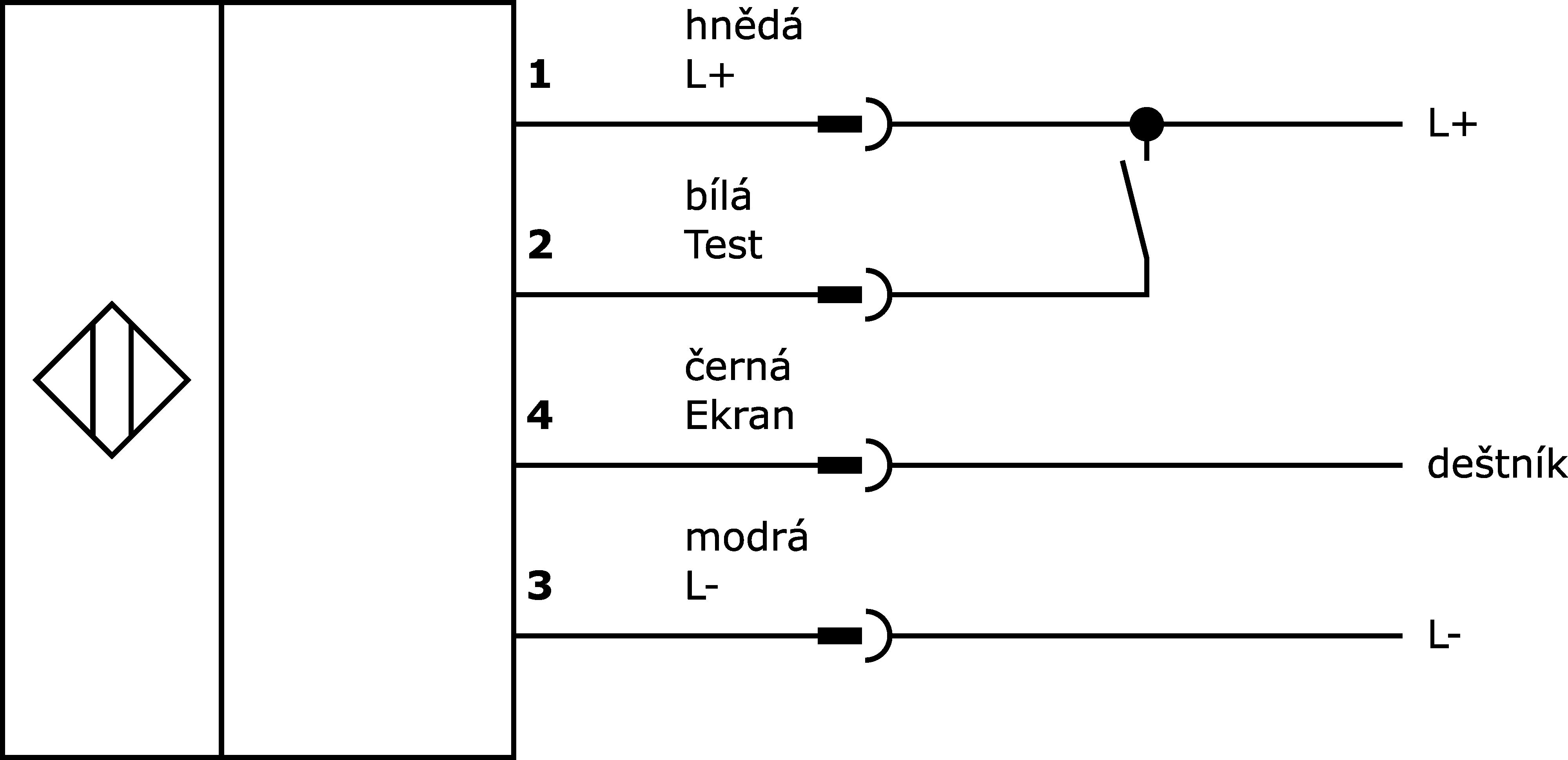

- Typ elektrického připojení
- Konektor M12
- Výkon laseru
- 1mW
- Proud naprázdno
- 50mA
- Vysílač proudu naprázdno
- 50mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 13 000mm
- Ochranné funkce
- Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 60mm
- Stoupání závitu
- 1mm
- Délka
- 122mm
- Skladovací teplota
- -20 - 85°C
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Mosaz
- Rozměr závitu
- M18
Optické vlastnosti
- Šířka clony
- 1mm
- Délka clony
- 16mm
- Třída laseru
- Třída 2
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Linka
- Vlnová délka snímače
- 670nm
Ostatní vlastnosti
- Zvláštnosti
- s testovacím vstupem
- Okolní teplota
- -20 - 50°C
Příslušenství pro PS991378
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000117
Montážní systém, válcový M18
Na skladě
Na skladě
Na skladě
Upevnění design M18
Malé skladové zásoby
Na skladě
Na skladě
Ostatní senzory
Laser na registrační značky třídy 2
Malé skladové zásoby
Ochranné víko Teflon M12
Malé skladové zásoby
Katalogové listy
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 481 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 160 Laserové senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 112g |
| Uhlíková stopa | 4,01kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
