Průtokové snímače - Měření spotřeby stlačeného vzduchu

SL870020

SL870020
Ceníková cena
2.409,00 €
Na vyžádání
Snímač průtoku, vzduchu, kalorimetrický, G 1/2", 18-36V DC, 4-20mA, konektor M12 5-pin, plastový PC, s displejem, parametrizace, RS-485

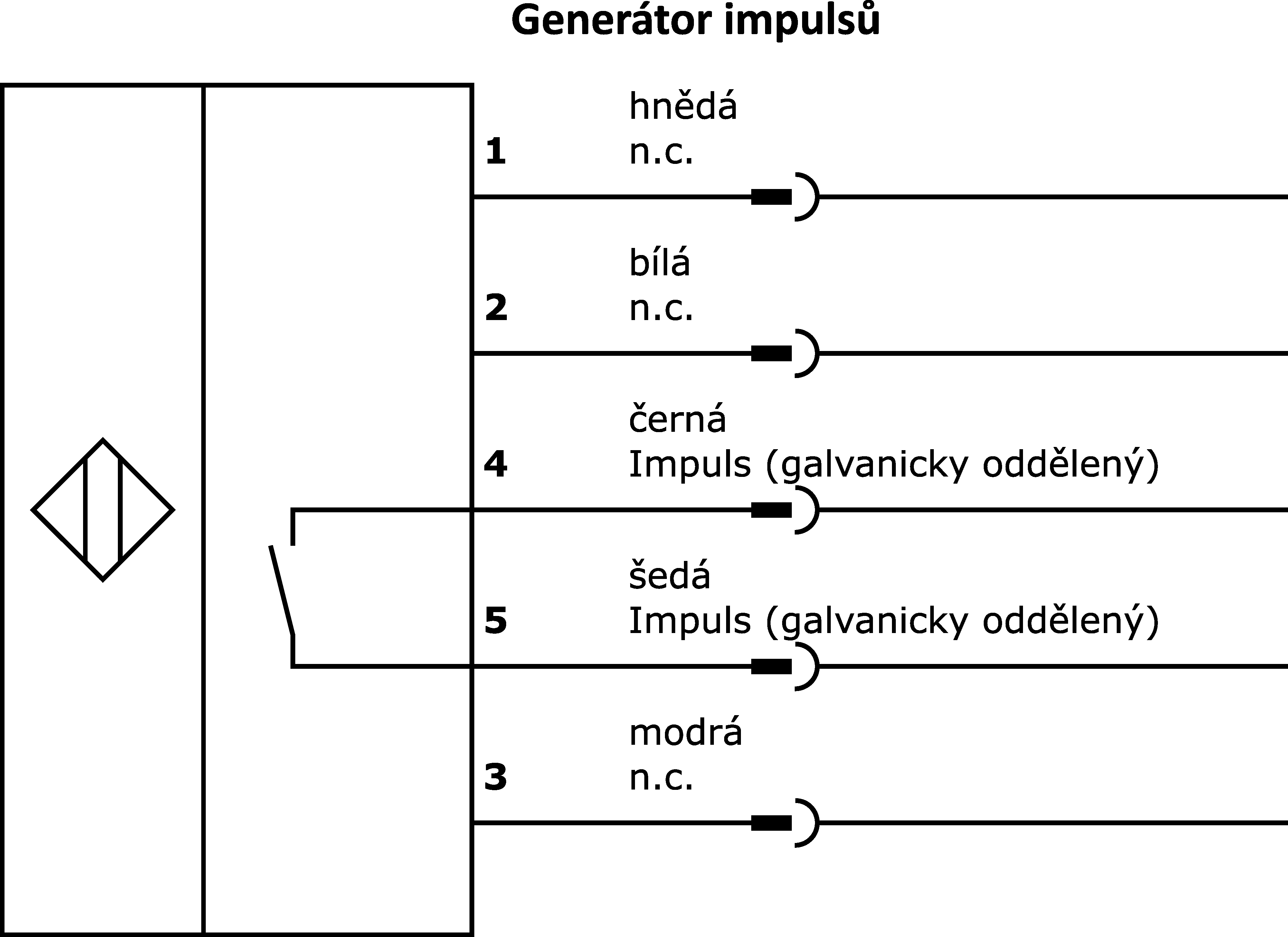

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Průtokové snímače - Měření spotřeby stlačeného vzduchu

Funkce snímače průtoku je založena na kalorimetrickém principu. Snímač se zevnitř zahřívá o několik stupňů Celsia ve srovnání s průtočným prostředím, do kterého vyčnívá. Pokud médium proudí, je teplo vzniklé v senzoru odváděno médiem. Teplota vzniklá ve snímači se měří a porovnává s teplotou média, která se rovněž měří. Ze získaného rozdílu teplot lze odvodit stav proudění pro každé médium. Mezi aplikace těchto snímačů patří zařízení pro měření spotřeby stlačeného vzduchu.

Elektrické vlastnosti

Počet spínacích výstupů
1
Provedení spínací funkce
Spínací kontakt (NO)
Provedení analogového výstupu
4 - 20mA
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
Kontakt relé
Provedení přípojky rozhraní
Spojení konektorem M12
Jmenovitý spínací proud
150mA
Postup nastavení
Parametrizace
Kódování přípojky rozhraní
A
Zatěžovací odpor (výstup proudu)
500kOhm
Proud naprázdno
140mA
Spínací napětí
48V
Princip měření
Kalorimetrické
Počet pinů přípojky rozhraní
5
Podporované komunikační rozhraní
Modbus RTU
Rozsah měření rychlosti průtoku
0,18 - 92,7m/s
Zobrazení
TFT displej
5
A
Provozní napětí
18-36 VDC
Elektrické připojení
5kolíkový konektor M12

Mechanické vlastnosti

Provedení procesního připojení
G1/2 palce
Design
Kvádr
Šířka
76,5mm
Pevnost v tlaku
50bar
Výška
75mm
Délka
416mm
Délka sondy
220mm
Teplota média
-30 - 110°C
Druh krytí (IP)
IP65
Materiál krytu
Plast PC
Materiál měřicího snímače
Ušlechtilá ocel 1.4301
rozměry
416x76,5x75mm

Ostatní vlastnosti

Relativní vlhkost (nekondenzující)
95%
Okolní teplota
-20 - 70°C
Přesnost měření
± 1,5 % měřicího rozsahu ± 0,3 % konce měřicího rozsahu
Důležité upozornění
Pro tlak > 10 bar - objednat dodatečně vysokotlakou pojistku
Referenční médium / objekt
Vzduch
Verze
Snímač zasunutí
