UT129520
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 268,80 € | – |
| 5 | 260,74 € | 3% / 8,06 € |
| 10 | 255,36 € | 5% / 13,44 € |
| 20 | 247,30 € | 8% / 21,50 € |
| 50 | 236,54 € | 12% / 32,26 € |
Na skladě

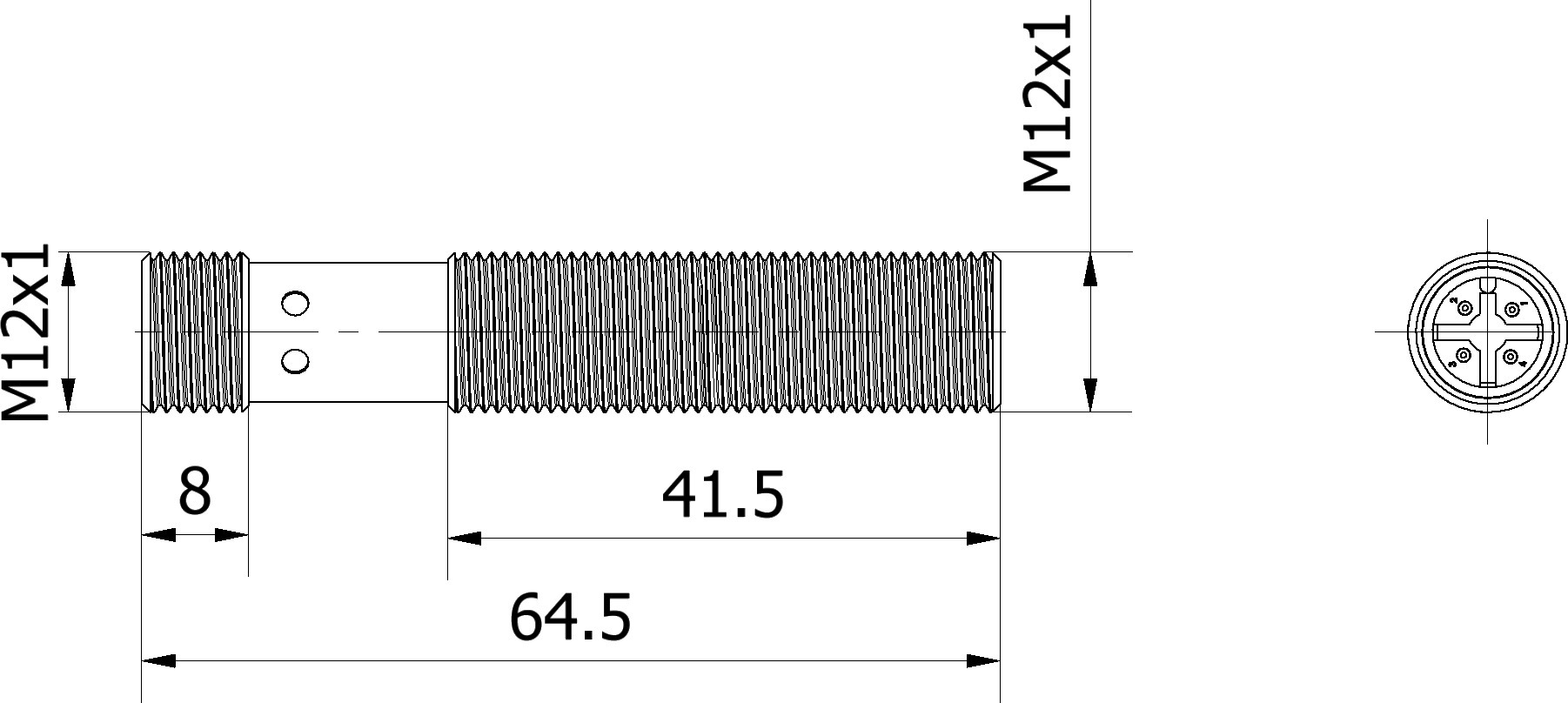

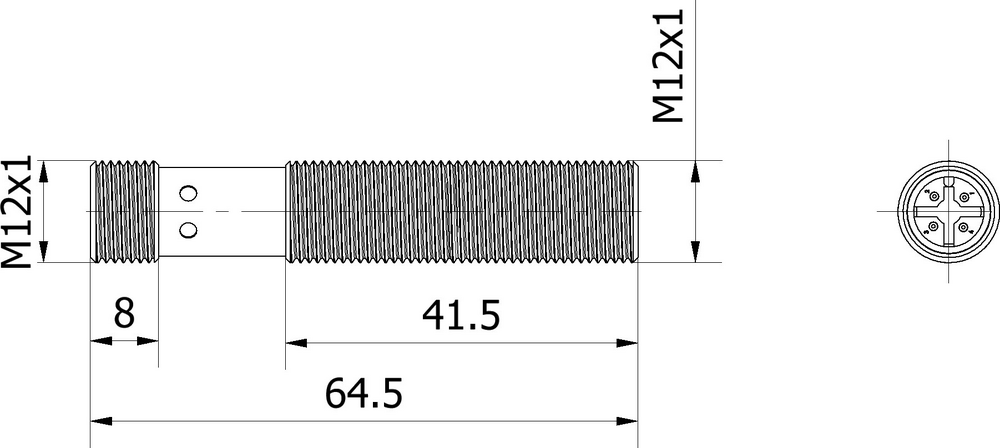

Ultrazvukový senzor, difúzní odrazový senzor, M12x1 65dlouhý, Sn: 20-200, 18-30V DC, 1x PNP/NPN programovatelný/konfigurovatelný, IO-Link, M12 zásuvný konektor 4-pin, IP67, poniklovaná (n-pltd) mosaz, teach-in, LED, axiální zvukový kužel
Včetně Matice
Porovnat
Ultrazvukové senzory - Snímače
Ultrazvukové snímače jsou bezkontaktní a neopotřebovávající se polohové spínače, které mohou být používány také v náročném prostředí. Významná výhoda těchto zařízení spočívá v tom, že materiálová a povrchová struktura objektů, které mají být detekovány, může být prakticky libovolná. Jsou rozpoznány pevné, kapalné, granulované a práškové materiály. Forma a barva objektů nemá vliv na výsledek snímání. Rovněž je velmi důležitá schopnost zachytit průhledné materiály, jako jsou fólie nebo kapaliny. Ultrazvukové snímače se používají při měření vzdálenosti (např. měření průměru, kontrola smyčky), řízení hladiny (např. naplněnost sila), při snímání polohy a přítomnosti (např. umístění skleněných kotoučů, kontrola fóliových trhlin, snímání skleněných lahví).
Elektrické vlastnosti
- Odezva/doba poklesu
- 10ms
- Počet spínacích výstupů
- 1
- Rozlišení
- 1mm
- Provedení spínací funkce
- Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN) - nastavitelný
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 150mA
- Zpoždění připravenosti
- 300ms
- Postup nastavení
- Teach-In
- Proud naprázdno
- 40mA
- Počet pinů
- 4
- Výstup zvuku
- axiální
- Snímací rozsah
- 20 - 200mm
- Frekvence spínání
- 20Hz
- Třída ochrany
- III
- Pokles napětí
- 2V
- Teplotní drift
- 0,18%
- Nosný kmitočet
- 400kHz
- Absolutní přesnost opakování
- 0,5mm
- Podporované komunikační rozhraní
- IO-Link
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 41,5mm
- Stoupání závitu
- 1mm
- Délka
- 65mm
- Montážní vůle
- 60mm
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12
Ostatní vlastnosti
- Pracovní frekvence
- 400kHz
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Měřicí deska 20x20mm
- Verze s IO-Link
- V1.1
