Ultrazvukové senzory - Měření vzdálenosti
UT180024
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 305,50 € | – |
| 5 | 296,34 € | 3% / 9,17 € |
| 10 | 290,23 € | 5% / 15,28 € |
| 20 | 281,06 € | 8% / 24,44 € |
| 50 | 268,84 € | 12% / 36,66 € |
Malé skladové zásoby

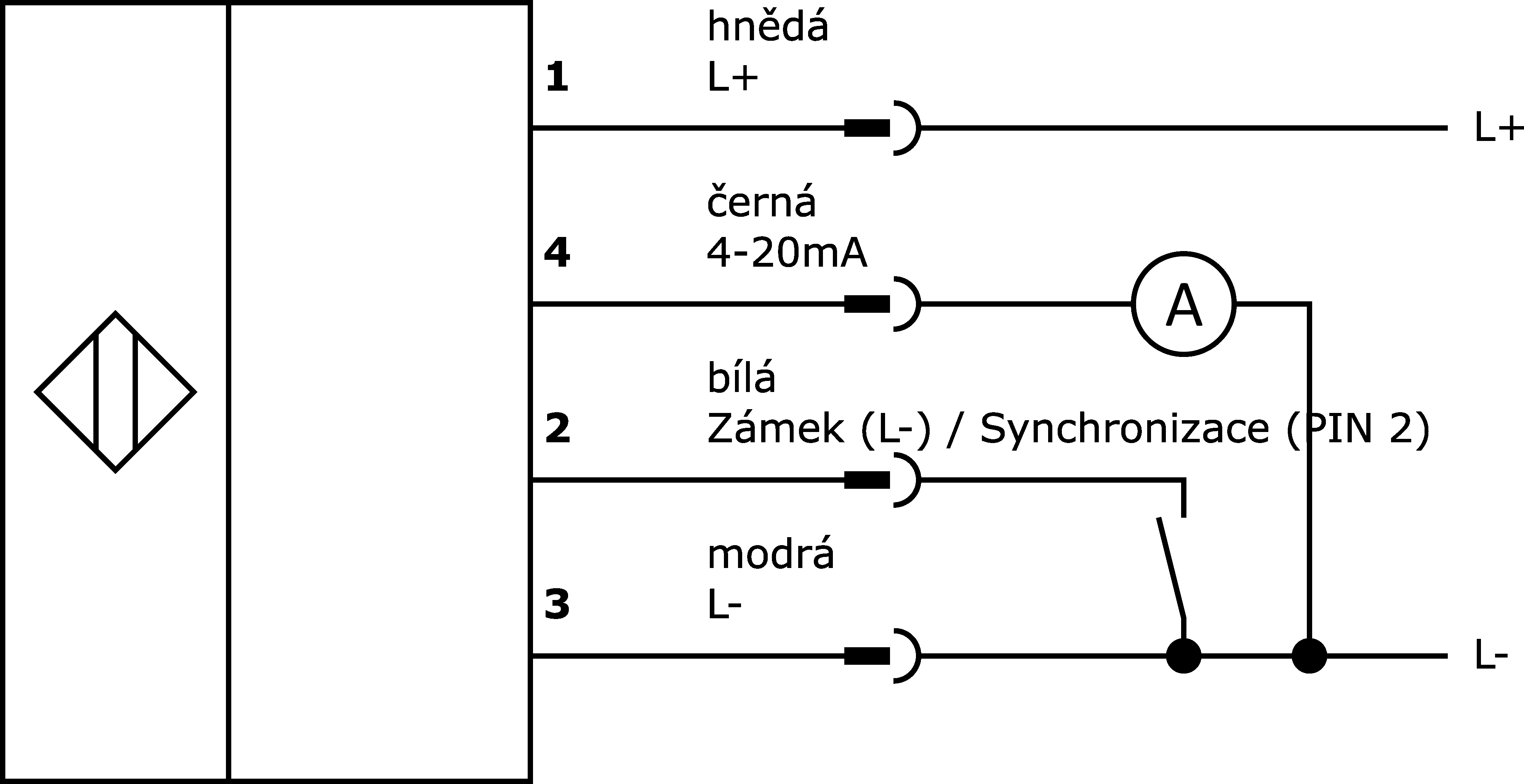

Ultrazvukový senzor, senzor s difúzním odrazem, M18x1, délka 104, Sn: 200–1500, 18–30 V DC, 4–20 mA, 4pinový konektor M12, IP67, plast, axiální zvukový kužel, možnost synchronizace
Včetně Matice
Porovnat
Ultrazvukové senzory - Měření vzdálenosti
Ultrazvukové senzory jsou bezkontaktní, bezopotřebové polohové spínače, které lze používat i v náročných provozních podmínkách. Klíčovou výhodou těchto zařízení je, že vlastnosti materiálu a povrchu detekovaných objektů mohou být prakticky jakékoli. Zvládají rozpoznávání pevných, kapalných, zrnitých i práškových materiálů. Tvar a barva objektů nemají na výsledek rozpoznání žádný vliv. Mezi jejich přednosti patří také schopnost rozpoznávat průhledné materiály, jako jsou fólie nebo kapaliny. Ultrazvukové senzory se používají pro měření vzdálenosti (např. detekce průměru, řízení smyčky), monitorování hladiny nebo úrovně naplnění (např. detekce v sile) a pro polohování a detekci přítomnosti (např. polohování skleněné tabule, detekce natržení fólie, detekce skleněné láhve).
Elektrické vlastnosti
- Odezva/doba poklesu
- 120ms
- Typ analogového výstupu
- 4 – 20 mA
- Typ elektrického připojení
- Konektor M12
- Proud naprázdno
- 35mA
- Počet pinů
- 4
- Relativní odchylka od linearity
- 0,3%
- Relativní přesnost opakování
- 0,2%
- Výstup zvuku
- axiální
- Třída ochrany
- III
- Nosný kmitočet
- 180kHz
- Rozsah měření
- 200 - 1 500mm
- Vstupní funkce
- Synchronizace
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 65mm
- Stoupání závitu
- 1mm
- Délka
- 104mm
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
- Rozměr závitu
- M18
Optické vlastnosti
- Úhel otvoru
- 8°
Ostatní vlastnosti
- Pracovní frekvence
- 180kHz
- Okolní teplota
- -15 - 70°C
- Aplikace
- Snímání hladiny
