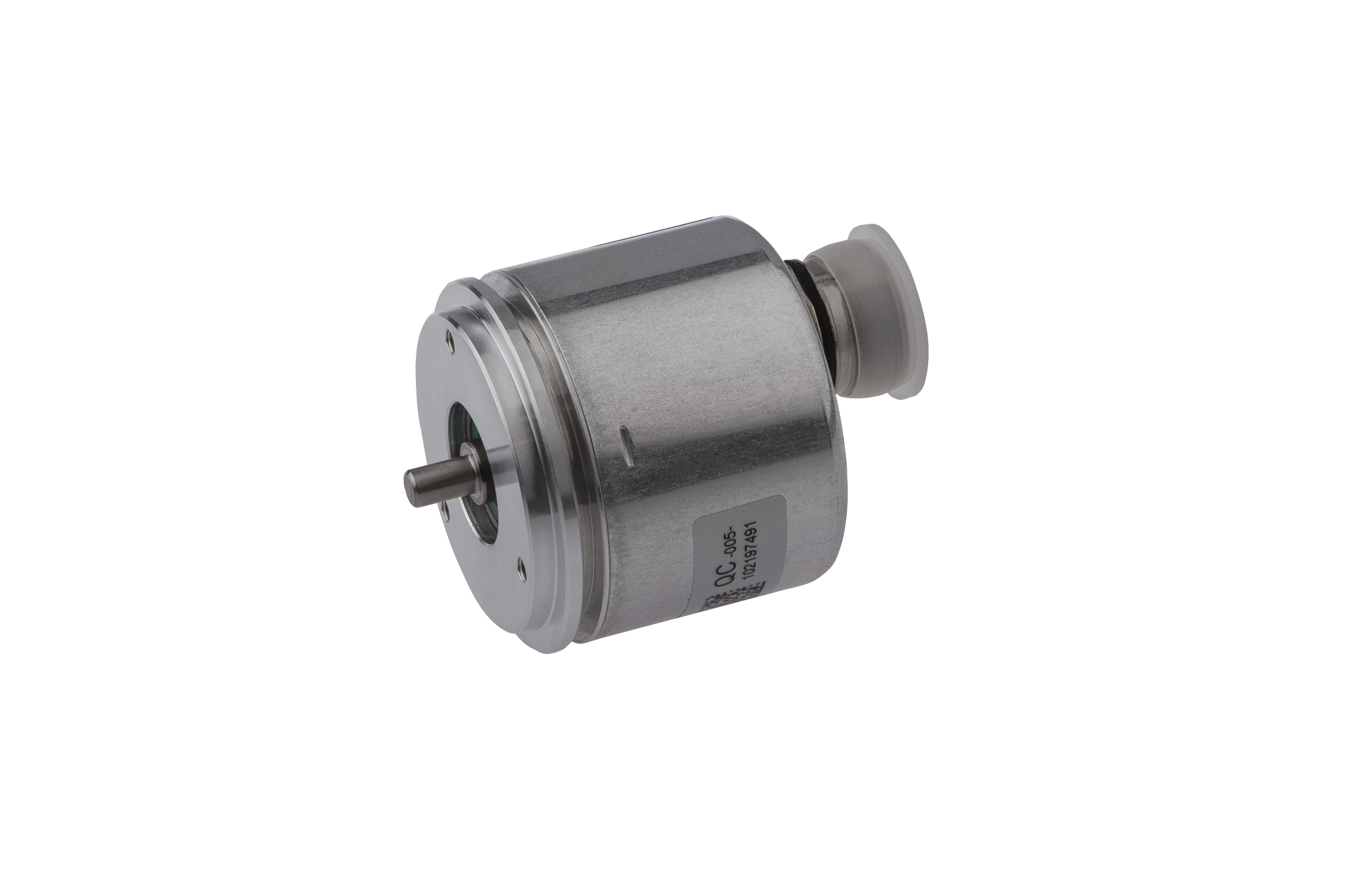

VD580535
Množství | Cena | Úspory |
---|---|---|
1 | 322,50 € | – |
5 | 312,83 € | 3% / 9,68 € |
10 | 306,38 € | 5% / 16,13 € |
20 | 296,70 € | 8% / 25,80 € |
50 | 283,80 € | 12% / 38,70 € |
Rotační snímače - Inkrementální
Rotační snímač nebo rotační úhlový snímač je zařízení, které převádí rotační pohyb na digitální výstupní signál, který může být prostřednictvím následné vyhodnocovací elektroniky zpracován. Naše rotační snímače pracují na principu optického snímání. Uvnitř přístroje je impulsní disk, na kterém je podle typu rotačního snímače jedinečná (absolutní) nebo opakovaná (přírůstková) stupnice, která je skenována optickým systémem. Otáčení hřídele snímače vyvolá otáčení impulsního disku, což vede k odpovídajícímu snímání signálu optického systému. To je nakonec převedeno integrovanou elektronikou do výstupních signálů specifických pro vysílač (např. Multiturn, RS-422 atd.). Pro profesionální instalaci se v mnoha aplikacích používají hřídelové spojky, samočinně seřiditelné montážní konzoly nebo příruby. Navíc může být hřídel opatřena měřicími kolečky nebo pastorky v různých provedeních a velikostech. Typickými příklady použití jsou například měření úhlů na ohýbačkách, měření délky pásových systémů nebo měření rychlosti navíjecích systémů.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Konektor M23
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 20mA
- Přírůstky na otáčku
- 5 000
- Odolné proti zkratům
- Ano
- Délka hřídele
- 10
- Proud naprázdno
- 30mA
- Počet pinů
- 12
- Frekvence spínání
- 150 000Hz
- Výstupy signálů
- A+B+0 (+invertováno)
- Chráněné proti přepólování
- Ano
- Princip měření
- Optické
- Provozní napětí (DC)
- 4,75 - 30V
Mechanické vlastnosti
- Rozběhový točivý moment
- 0,01
- Provedení vlnového otočného snímače
- Plný hřídel
- Axiální zatížitelnost hřídele
- 20N
- Velikost otočného snímače
- 58
- Průměr vlny
- 6mm
- Příruba
- Svěrná příruba
- Kabelový přívod
- axiální
- Délka
- 60mm
- Max. otáčky
- 10 000UpM
- Radiální zatížitelnost hřídele
- 40N
- Odolné vůči nárazům při zrychlení
- 200g
- Odolné vůči nárazům, doba impulzu
- 6ms
- Druh krytí (IP)
- IP54
- Moment setrvačnosti
- 14,5gcm²
- Odolné vůči vibracím, zrychlení
- 10g
- Materiál příruby
- Hliník
- Materiál krytu
- Hliník
- Odolnost proti vibracím Frekvence
- 16 - 2 000Hz
- Průměr
- 58mm
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 0 - 95%
- Okolní teplota
- -25 - 85°C
- Inkrementální snímač
měřicí kolečko a spojka pro pevnou hřídel, průměr 6 mm
Připojovací kabely M23 12pólové
Upevnění otočného snímače 58
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.1 MB
-
pdfList technických údajů automatikaPDF-Soubor, 572 KB
Rozměrové výkresy
Shoda výrobku
Klasifikace | Třída |
---|---|
eClass-7.0 | 27270590 |
eClass-7.1 | 27270590 |
eClass-8.0 | 27270590 |
eClass-9.0 | 27270590 |
eClass-9.1 | 27270590 |
ETIM-6.0 | EC001486 |
ETIM-7.0 | EC001486 |
Vlastnost | Hodnota |
---|---|
V souladu s RoHS | Ano |
V souladu s REACH | Ano |
V souladu s ODS | Ano |
V souladu s POP | Ano |
Skupina produktů IPF | 520 Rotační snímač |
Rozměry balení | 138 x 95 x 210mm |
Hrubá váha | 380g |
Číslo zboží | 90318020 |
WEEE číslo | 40951076 |
