Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

VK060F28

VK060F28
Ceníková cena
20,00 €
Malé skladové zásoby
Připojovací kabel, 0,6 m, zásuvka M12 5-pólová přímá, konektor M12 5-pólová přímá, 5žilový, PUR (polyuretan), vhodný pro vlečný řetěz a odolný proti zkroucení, olejům a chladicím mazivům, svařovací plocha, bez silikonu.

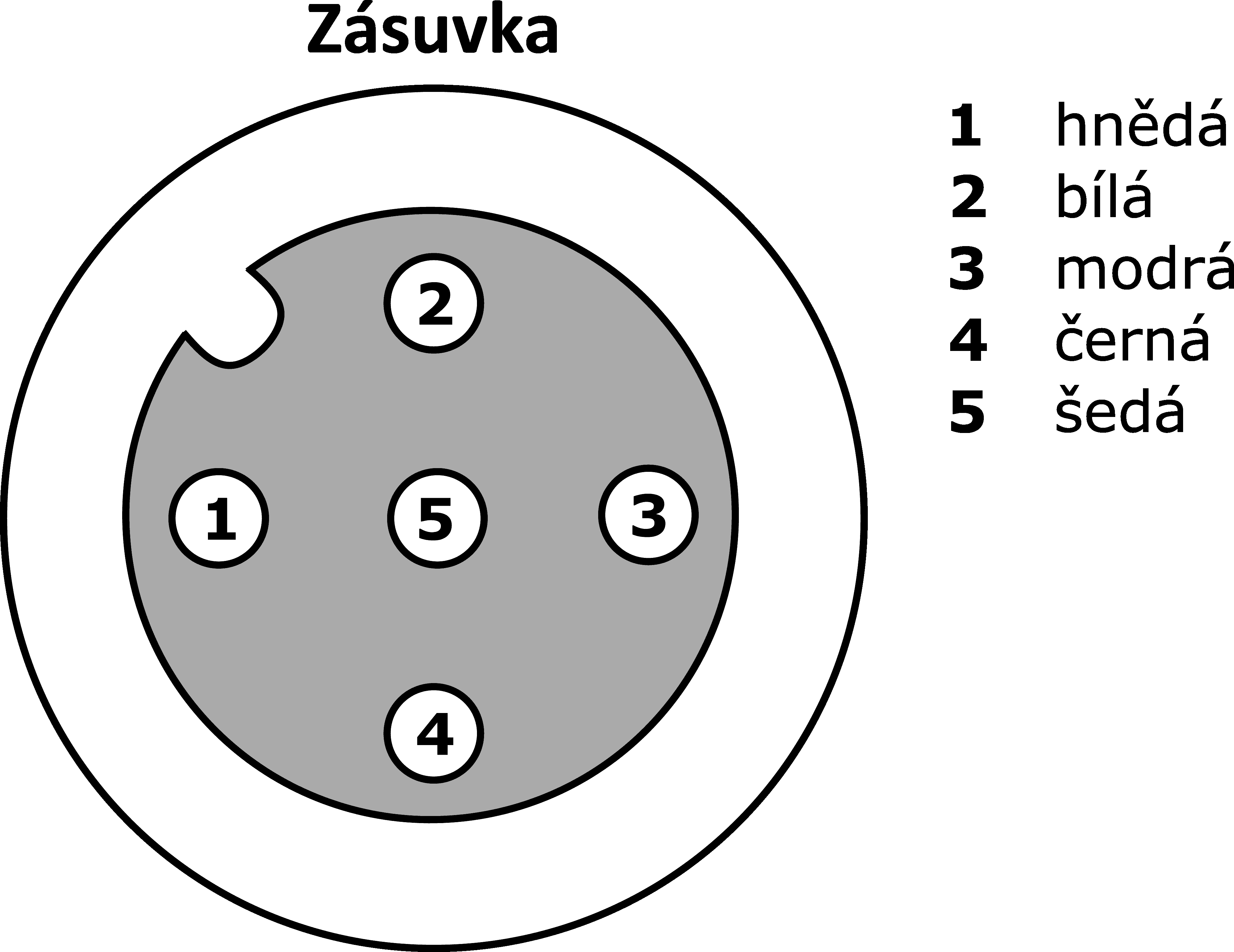

Diagram připojení
3D model
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení se zástrčkovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M12
Provedení elektrického připojení B
M12
Připojení pólů A
5
Připojení pólů B
5
Kódování připojení A
A
Kódování připojení B
A

Mechanické vlastnosti

Uspořádání vodičů
42 × 0,1mm
Počet vodičů
5
Barva pláště kabelu
černá
Délka kabelu
0,6m
Kabelový přívod připojení A
přímý
Kabelový přívod připojení B
přímý
Maximální utahovací moment přípojky A
1Nm
Maximální utahovací moment přípojky B
1Nm
ohýbací cykly
3 miliony cyklů
Torzní cykly
+/-180°/m, ≥ 1 milion cyklů
Opláštění kabelu
Materiál šroubení
Mosaz

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
Příslušenství pro VK060F28 najdete v těchto produktových skupinách:

Montáž

Upevňovací svěrka konektor M12/zásuvka

AV000141
AV000141
Příslušenství Kabelový konektor, Upevňovací svěrka, 13,5mm, PPO, Jednotka balení 5, Příslušenství pro Kabelový…
17,40 €
Vaše cena
Balení obsahuje 5 ks.
Na skladě

Nástroj

Momentový klíč SW9 / SW13

AV000140
AV000140
Nářadí, momentový klíč, model šroubováku, šestihran 4mm, se stupnicí, rozlišení 0,05Nm
185,40 €
Vaše cena
Na skladě

Vložky klíčů pro momentové klíče

AV98F001
AV98F001
Nářadí, klíčová vložka pro momentový klíč, SW14
43,90 €
Vaše cena
Na skladě
AV98F002
AV98F002
Nástroj, vložka pro momentový klíč, SW13
43,90 €
Vaše cena
Malé skladové zásoby
AV98F003
AV98F003
Nástroj, bit pro momentový klíč, SW9
43,90 €
Vaše cena
Malé skladové zásoby
AV98F004
AV98F004
Nástroj, vložka pro momentový klíč, SW18
48,50 €
Vaše cena
Na skladě

Ostatní senzory

Označovací štítek

AV000117
AV000117
Označovací materiál, tabulka poznávací značky, 2,1x30x4mm, Plast PC, 34 označovací štítky
8,40 €
Vaše cena
Na skladě

Technologie připojení

Adaptér M12 zásuvka 3pólová/M8 konektor 3pólový

VK000037
VK000037
Adaptace, M12 Samice (zdířka) 3pólový přímý, M8 Samec (zástrčka) 3pólový přímý, 24V, -25-85°C, IP67, Oleje a chladící…
14,10 €
Vaše cena
Na skladě

Připojovací kabely M12 3žilnatý

VK200021
VK200021
Připojovací kabel, 2m, zásuvka M12 3-pólová úhlová, volná koncovka kabelu, 3x0,34mm², PUR (polyuretan), Ø4,3mm, 250V,…
11,60 €
Vaše cena
Na skladě
VK200025
VK200025
Připojovací kabel, 2m, zásuvka M12 3-pólová přímá, volná koncovka kabelu, 3x0,34mm², PUR (polyuretan), Ø4,3mm, 250V,…
11,60 €
Vaše cena
Na skladě
VK500021
VK500021
Připojovací kabel, 5m, M12 zásuvka 3-pólová úhlová, volná koncovka kabelu 3-pólová, 3x0,34mm², PUR (polyuretan), Ø4,3mm,…
13,70 €
Vaše cena
Na skladě
VK500025
VK500025
Připojovací kabel, 5m, zásuvka M12 3-pólová rovná, volná koncovka kabelu 3-pólová, 3x0,34mm², PUR (polyuretan), Ø4,3mm,…
13,70 €
Vaše cena
Na skladě
VKA00021
VKA00021
Připojovací kabel, 10 m, zásuvka M12 3-pólová úhlová, volná koncovka kabelu, 3x0,34 mm², PUR (polyuretan), Ø4,3 mm, 250…
19,70 €
Vaše cena
Na skladě
VKA00025
VKA00025
Připojovací kabel, 10 m, zásuvka M12 3-pólová přímá, volná koncovka kabelu, 3x0,34 mm², PUR (polyuretan), Ø4,3 mm, 250…
19,70 €
Vaše cena
Na skladě
VKAE0021
VKAE0021
Připojovací kabel, 15 m, zásuvka M12 3-pólová úhlová, volná koncovka kabelu, 3x0,34 mm², PUR (polyuretan), vhodný pro…
24,90 €
Vaše cena
Na skladě
VKAE0025
VKAE0025
Připojovací kabel, 15 m, zásuvka M12 3-pólová rovná, volná koncovka kabelu, 3x0,34 mm², PUR (polyuretan), vhodný pro…
24,90 €
Vaše cena
Malé skladové zásoby
VKBE0021
VKBE0021
Připojovací kabel, 25 m, zásuvka M12 3-pólová úhlová, volná koncovka kabelu, 3x0,34 mm², PUR (polyuretan), vhodný pro…
35,60 €
Vaše cena
Malé skladové zásoby

Připojovací kabely M12 4pólový sériová produkce

VK003020
VK003020
Kabelová zásuvka, úhlová, samomontážní, šroubové připojení, Ø3-6,5 mm, 4 A, 240 V, -25-90 °C, zásuvka M12 4-pólová,…
10,10 €
Vaše cena
Na skladě
VK003024
VK003024
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Samice…
10,50 €
Vaše cena
Na skladě
VK003520
VK003520
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø4-8mm, 7,5A, 250V, -30-130°C, M12 Samice…
13,40 €
Vaše cena
Na skladě
VK003820
VK003820
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Samice…
14,70 €
Vaše cena
Na skladě
VK003C20
VK003C20
Kabelová zásuvka, úhlová, vlastní montáž, šroubové připojení, Ø4-8mm, 4A, 240V, -25-90°C, zásuvka M12 4-pólová, IP67
12,50 €
Vaše cena
Na skladě
VK003C24
VK003C24
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø4-8mm, 4A, 240V, -25-90°C, M12 Samice…
12,50 €
Vaše cena
Na skladě
VK003D20
VK003D20
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Rychlé připojení, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 Samice…
15,30 €
Vaše cena
Na skladě
VK003D25
VK003D25
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Rychlé připojení, Ø6-8mm, 6A, 50V, -25-85°C, M12 Samice (zdířka)…
16,60 €
Vaše cena
Na skladě
VK003S24
VK003S24
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Rychlé připojení, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 Samice…
12,60 €
Vaše cena
Na skladě

Připojovací kabely M12 5pólový sériová produkce

VK003021
VK003021
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 60V, -25-90°C, M12 Samice…
14,90 €
Vaše cena
Na skladě
VK003025
VK003025
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 4A, 60V, -25-90°C, M12 Samice…
14,90 €
Vaše cena
Na skladě
VK003C25
VK003C25
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø4-8mm, 4A, 60V, -25-90°C, M12 Samice (zdířka)…
13,10 €
Vaše cena
Na skladě
Klasifikace Třída
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
Číslo schválení UL / CSA E509333
V souladu s ODS Ano
V souladu s POP Ano
TSCA konformita Ano
Číslo SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Skupina produktů IPF 851 Kabelové zásuvky / konektory (s oboustrannou konfekcí)
Rozměry balení 160 x 20 x 240mm
Hrubá váha 50g
0,19kg CO₂e
Číslo zboží 85444290
WEEE číslo 40951076
