VK060F73

VK060F73
Ceníková cena
22,70 €
Na vyžádání
Připojovací kabel, 0,6 m, zásuvka M8 4-pólová úhlová, konektor M8 4-pólová přímá, 4x0,34 mm², PUR (polyuretan) černý, 24 V, -30-90 °C, IP67, TPU, 3A, LED, vhodný pro vlečné řetězy a odolný proti zkroucení, olejům a chladicím mazivům, svařovací rozsah, bez silikonu.

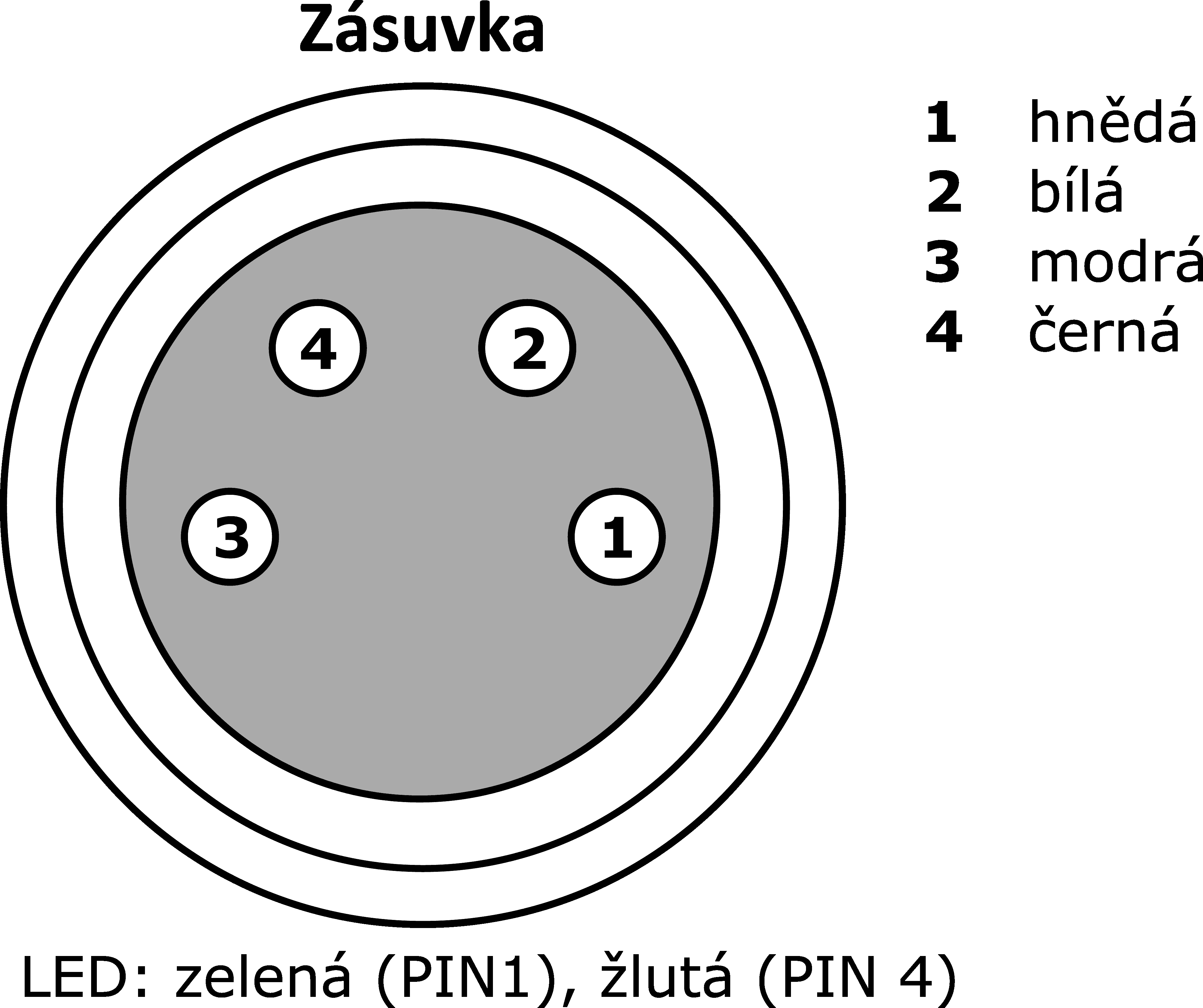

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení s konektorovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Jedna strana kabelu VK060F73 je vybavena úhlovou 4kolíkovou kabelovou zásuvkou M8 a druhá přímou 4kolíkovou kabelovou zásuvkou M8. Žíly vedení s plastovým pláštěm (PUR) mohou být každá zatíženy proudem 3A.

.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M8
Provedení elektrického připojení B
M8
Připojení pólů A
4
Připojení pólů B
4
Proudová zatížitelnost
3A
Kódování připojení A
A
Kódování připojení B
A
Zobrazení
LED displej

Mechanické vlastnosti

Uspořádání vodičů
42 × 0,1mm
Průřez vodiče
0,34mm²
Počet vodičů
4
Barva pláště kabelu
černá
Délka kabelu
0,6m
Kabelový přívod připojení A
zahnutý
Kabelový přívod připojení B
přímý
Maximální utahovací moment přípojky A
0,6Nm
Maximální utahovací moment přípojky B
0,6Nm
ohýbací cykly
5 milionů cyklů
Druh krytí (IP)
IP67
Torzní cykly
+/-360°/m, ≥ 2 miliony cyklů
Materiál povrchu kontaktů
Zlatá
Materiál krytu
TPU
Opláštění kabelu
Plast (PUR)
Materiál kontaktního tělesa
Mosaz
Příp. vnější teplota kabelu, pevné vedení
-40 - 90°C
Příp. vnější teplota kabelu, v pohybu
-30 - 90°C
Materiál šroubení
Mosaz
Vlastnosti materiálu
Bez halogenů, Odolné proti hydrolýze, Bez obsahu LABS, Odolné vůči ozonu, Bez obsahu silikonu, Odolný vůči UV záření
Odolnost vůči vlivům prostředí
Oleje, Chladicí maziva

Optické vlastnosti

Stupeň znečištění
3

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
Aplikace
Vhodné pro řetěz s přívěskem, Svařovací prostor
Klasifikace Třída
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
Číslo schválení UL / CSA E509333
V souladu s ODS Ano
V souladu s POP Ano
TSCA konformita Ano
Číslo SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Skupina produktů IPF 851 Kabelové zásuvky / konektory (s oboustrannou konfekcí)
Rozměry balení
Hrubá váha 28g
Uhlíková stopa 0,14kg CO₂e
Číslo zboží 85444290
WEEE číslo 40951076
