VK100F76

VK100F76
Ceníková cena
21,80 €
Malé skladové zásoby
Připojovací kabel, 1m, zásuvka M8 3-pólová rovná, konektor M8 3-pólová rovná, 3x0,25mm², PUR (polyuretan), IP67, LED, vhodný pro vlečné řetězy a odolný proti zkroucení, olejům a chladicím mazivům, svařovací plocha, bez silikonu.

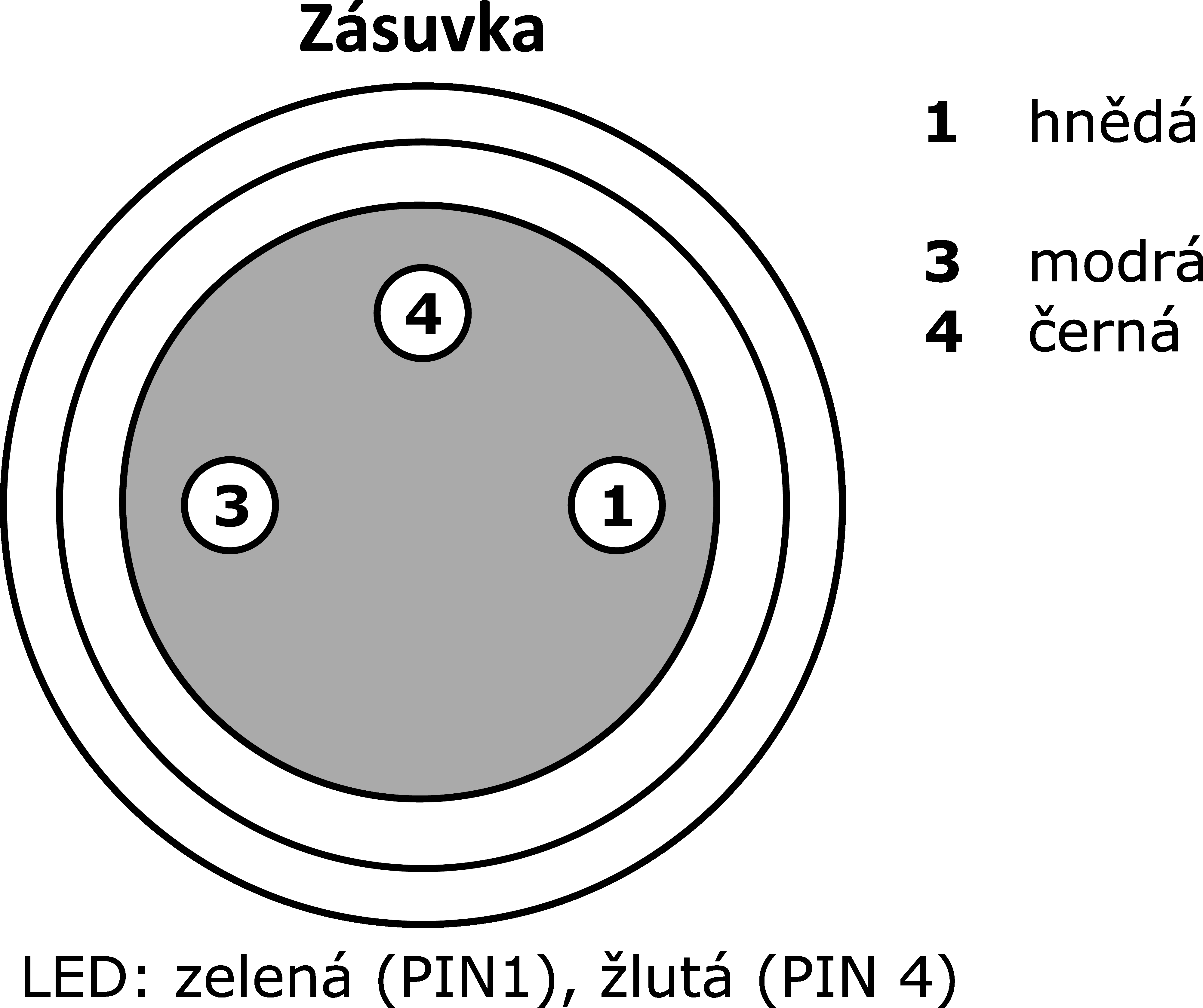

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení se zástrčkovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M8
Provedení elektrického připojení B
M8
Vnitřní izolační odpor
5mOhm
Připojení pólů A
3
Připojení pólů B
3
Kódování připojení A
A
Kódování připojení B
A
Zobrazení
LED displej

Mechanické vlastnosti

Průměr vedení
4mm
Uspořádání vodičů
32 × 0,1mm
Průřez vodiče
0,25mm²
Počet vodičů
3
Barva pláště kabelu
černá
Délka kabelu
1m
Kabelový přívod připojení A
přímý
Kabelový přívod připojení B
přímý
Maximální utahovací moment přípojky A
0,6Nm
Maximální utahovací moment přípojky B
0,6Nm
ohýbací cykly
5 milionů cyklů
Druh krytí (IP)
IP67
Torzní cykly
+/-360°/m, ≥ 2 miliony cyklů
Materiál krytu
TPU
Opláštění kabelu
Plast (PUR)
Materiál kontaktního tělesa
Plast (TPU)
Příp. vnější teplota kabelu, pevné vedení
-40 - 90°C
Příp. vnější teplota kabelu, v pohybu
-25 - 60°C
Materiál šroubení
Poniklovaná mosaz
Materiál kontaktů
CuSn, pozlacený
Vlastnosti materiálu
Bez halogenů, Odolné proti hydrolýze, Bez obsahu LABS, Odolné vůči ozonu, Bez obsahu silikonu, Odolný vůči UV záření
Odolnost vůči vlivům prostředí
Oleje, Chladicí maziva

Optické vlastnosti

Stupeň znečištění
3

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
Okolní teplota
-30 - 90°C
Aplikace
Vhodné pro řetěz s přívěskem, Svařovací prostor
Klasifikace Třída
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s ODS Ano
V souladu s POP Ano
TSCA konformita Ano
Číslo SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Skupina produktů IPF 851 Kabelové zásuvky / konektory (s oboustrannou konfekcí)
Rozměry balení 200 x 15 x 200mm
Uhlíková stopa 0,28kg CO₂e
Číslo zboží 85444290
WEEE číslo 40951076
