Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

VK200F85

VK200F85
Ceníková cena
16,80 €
Na skladě
Připojovací kabel, 2m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67, vhodný pro vlečné řetězy a odolný proti zkroucení, olejům a chladicím mazivům, svařovací prostor, bez silikonu.

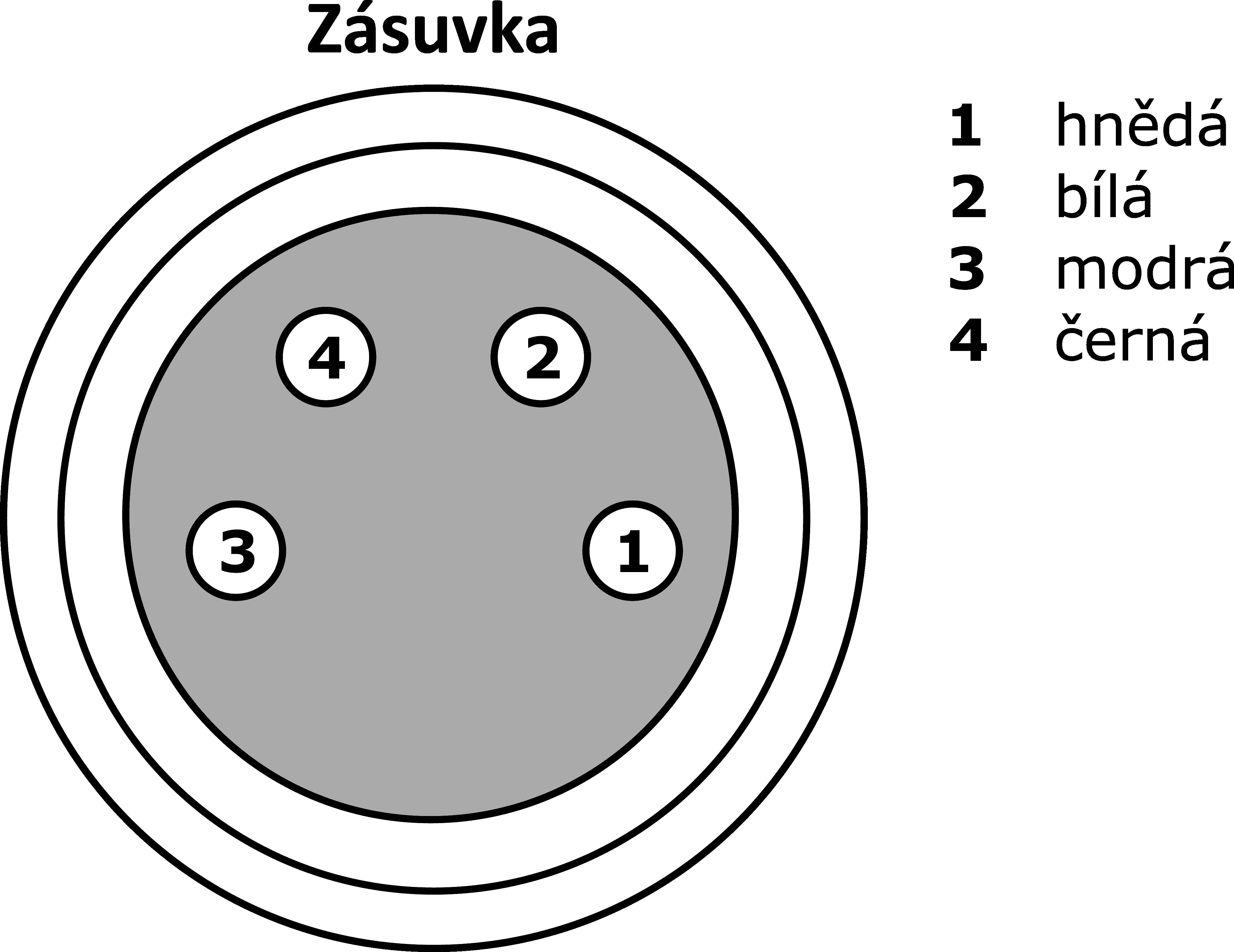

Diagram připojení
Rozměrový výkres
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení se zástrčkovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M8
Provedení elektrického připojení B
M12
Připojení pólů A
4
Připojení pólů B
4
Kódování připojení A
A
Kódování připojení B
A

Mechanické vlastnosti

Uspořádání vodičů
42 × 0,1mm
Průřez vodiče
0,34mm²
Počet vodičů
4
Délka kabelu
2m
Kabelový přívod připojení A
přímý
Kabelový přívod připojení B
přímý
Maximální utahovací moment přípojky A
0,6Nm
Maximální utahovací moment přípojky B
1Nm
ohýbací cykly
5 milionů cyklů
Druh krytí (IP)
IP67
Torzní cykly
+/-360°/m, ≥ 2 miliony cyklů
Opláštění kabelu
Příp. vnější teplota kabelu, pevné vedení
-25 - 80°C
Materiál šroubení
Mosaz

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
