VK200K75
Spojovací technika - Kabelové zásuvky / zástrčky jednostranně připravené
Kabelové zásuvky ipf se používají především k elektrickému připojení senzorů. Jejich vlastnosti se vyznačují robustním provedením, v nejvyšších stupních krytí (IP67 | IP68 | IP69K) a s 360° stíněním na přání. Díky vlastnostem: kompatibilita se sběrnicí, vlečným řetězem a robotem, odolnost proti olejům a chemikáliím, odolnost proti svářecím jiskrám, odolnost proti čisticím prostředkům nebo odolnost proti čištění vysokotlakým a parním proudem, rozšířený teplotní rozsah až do +230 °C, rychlé propojení (technologie) nebo speciální vlastnosti pro přenos dat, splňují kabelové zásuvky všechny požadavky automatizační techniky.
Elektrické vlastnosti
- Provedení elektrického připojení A
- M8
- Provedení elektrického připojení B
- volná koncovka vedení
- Připojení pólů A
- 6
- Provozní napětí
- 30VAC(50Hz) | 30VDC
Mechanické vlastnosti
- Průměr vedení
- 5mm

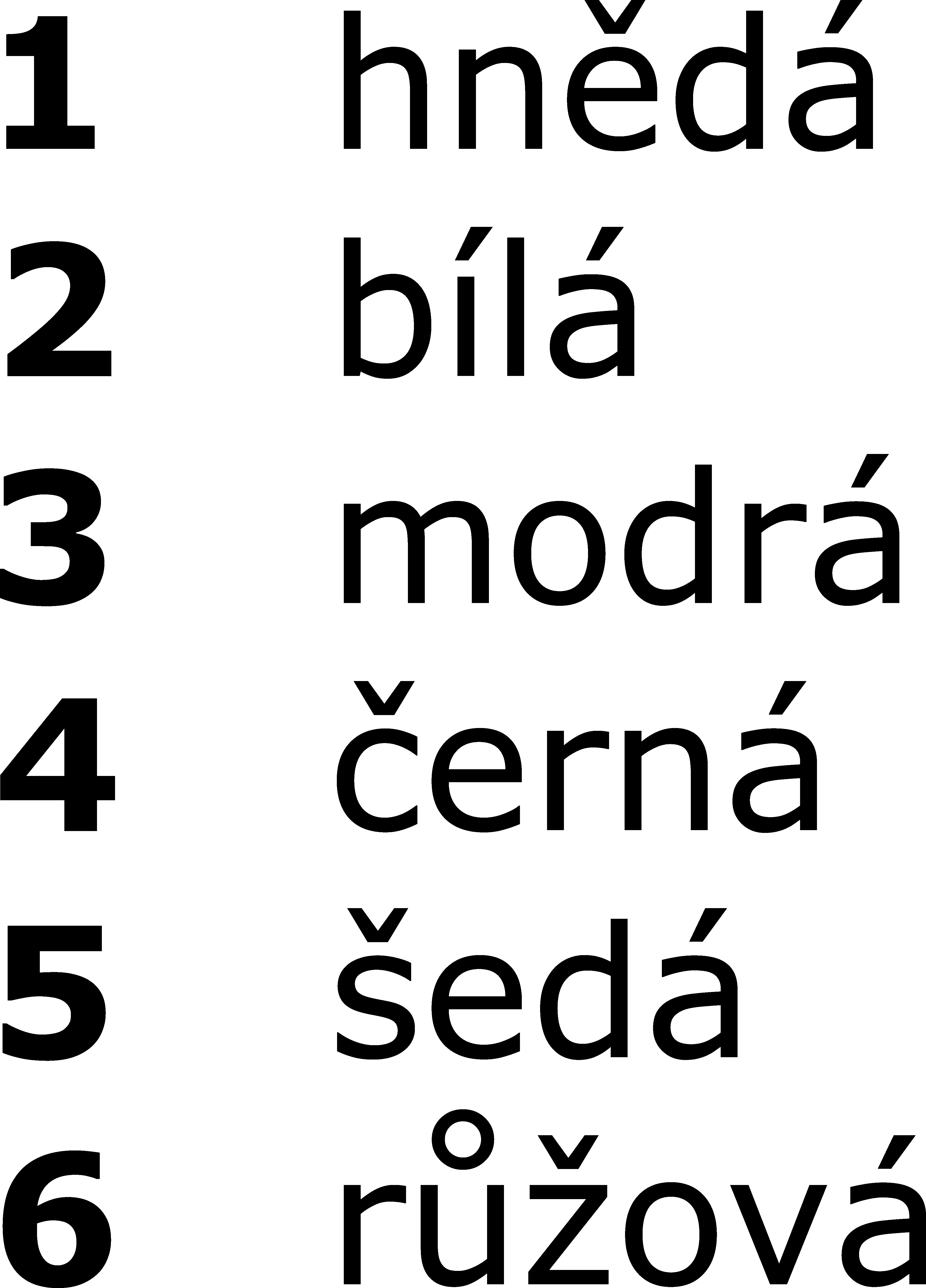

- Uspořádání vodičů
- 32 × 0,1mm
- Průřez vodiče
- 0,25mm²
- Počet vodičů
- 6
- Délka kabelu
- 2m
- Kabelový přívod připojení A
- přímý
- ohýbací cykly
- ≥ 2 miliony cyklů
- Druh krytí (IP)
- IP67
- Materiál povrchu kontaktů
- Zlatá
- Opláštění kabelu
- Materiál kontaktního tělesa
- Plast
- Příp. vnější teplota kabelu, pevné vedení
- -50 - 80°C
- Příp. vnější teplota kabelu, v pohybu
- -25 - 80°C
- Materiál šroubení
- Zinkový tlakový odlitek, poniklovaný
- Materiál kontaktů
- mosaz
Optické vlastnosti
- Stupeň znečištění
- 3
Ostatní vlastnosti
Nástroj
Falcovací kleště
Momentový klíč SW9 / SW13
Ostatní senzory
Označovací objímka Ø3,7–6,2mm
Technologie připojení
Ochranná hadice
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27279218 |
| eClass-7.1 | 27279218 |
| eClass-8.0 | 27279218 |
| eClass-9.0 | 27060311 |
| eClass-9.1 | 27060311 |
| ETIM-6.0 | EC001855 |
| ETIM-7.0 | EC001855 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 856 Kabelové zásuvky / konektory (různé) |
| Rozměry balení | 160 x 20 x 220mm |
| Hrubá váha | 77g |
| 0,32kg CO₂e | |
| Číslo zboží | 85444290 |
| WEEE číslo | 40951076 |
