Snímače náklonu - Snímače náklonu

YN580022

YN580022
Ceníková cena
269,00 €
Množství Cena Úspory
1 269,00 € –
5 260,93 € 3% / 8,07 €
10 255,55 € 5% / 13,45 €
20 247,48 € 8% / 21,52 €
50 236,72 € 12% / 32,28 €
Malé skladové zásoby

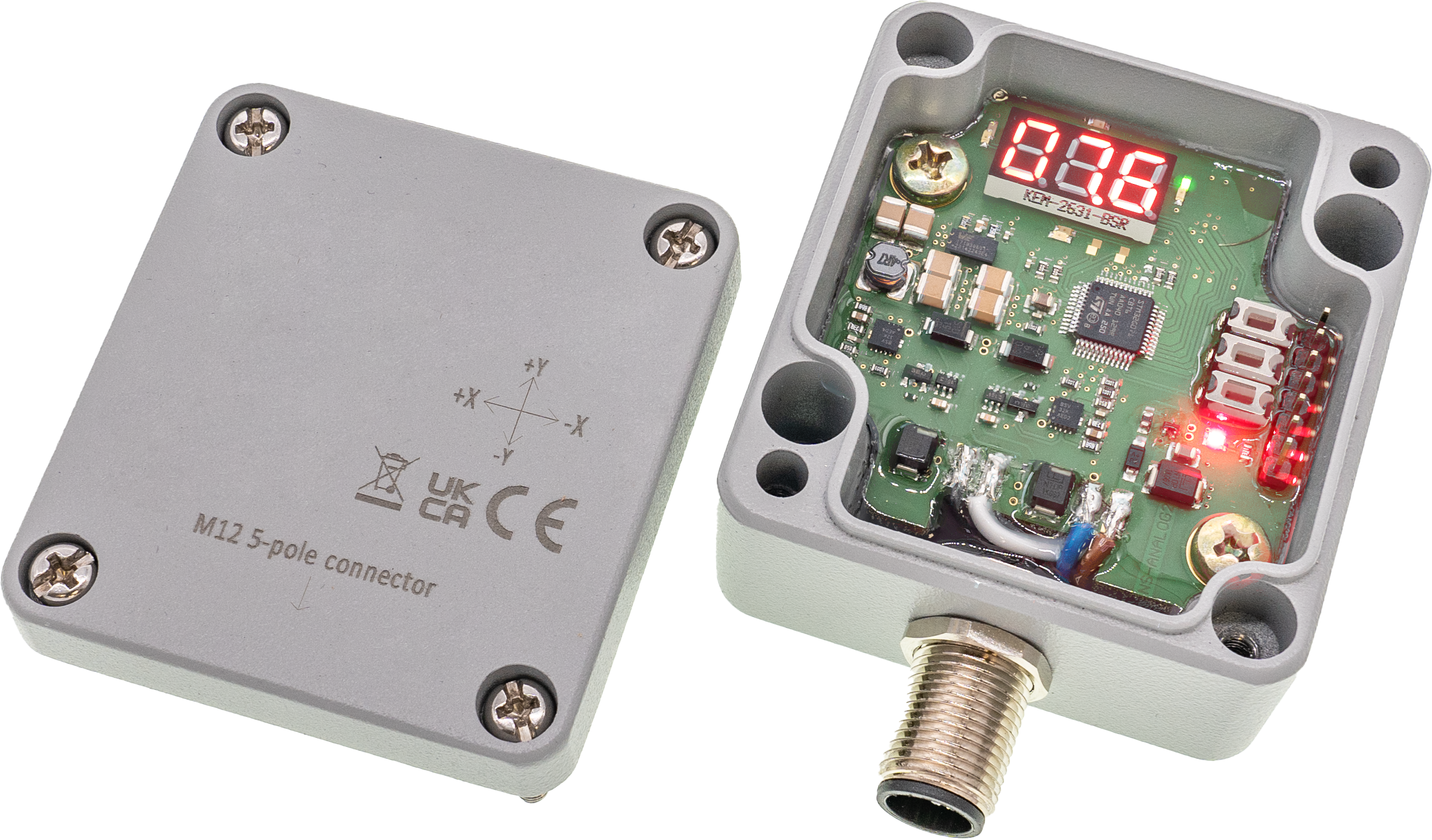

Snímač náklonu, 58x64x36mm, -85...+85°, 9-30V DC, -25-80°C, 2 osy X+Y, 2x 4-20mA, konektor M12 5pin, hliník, IP67
Diagram připojení

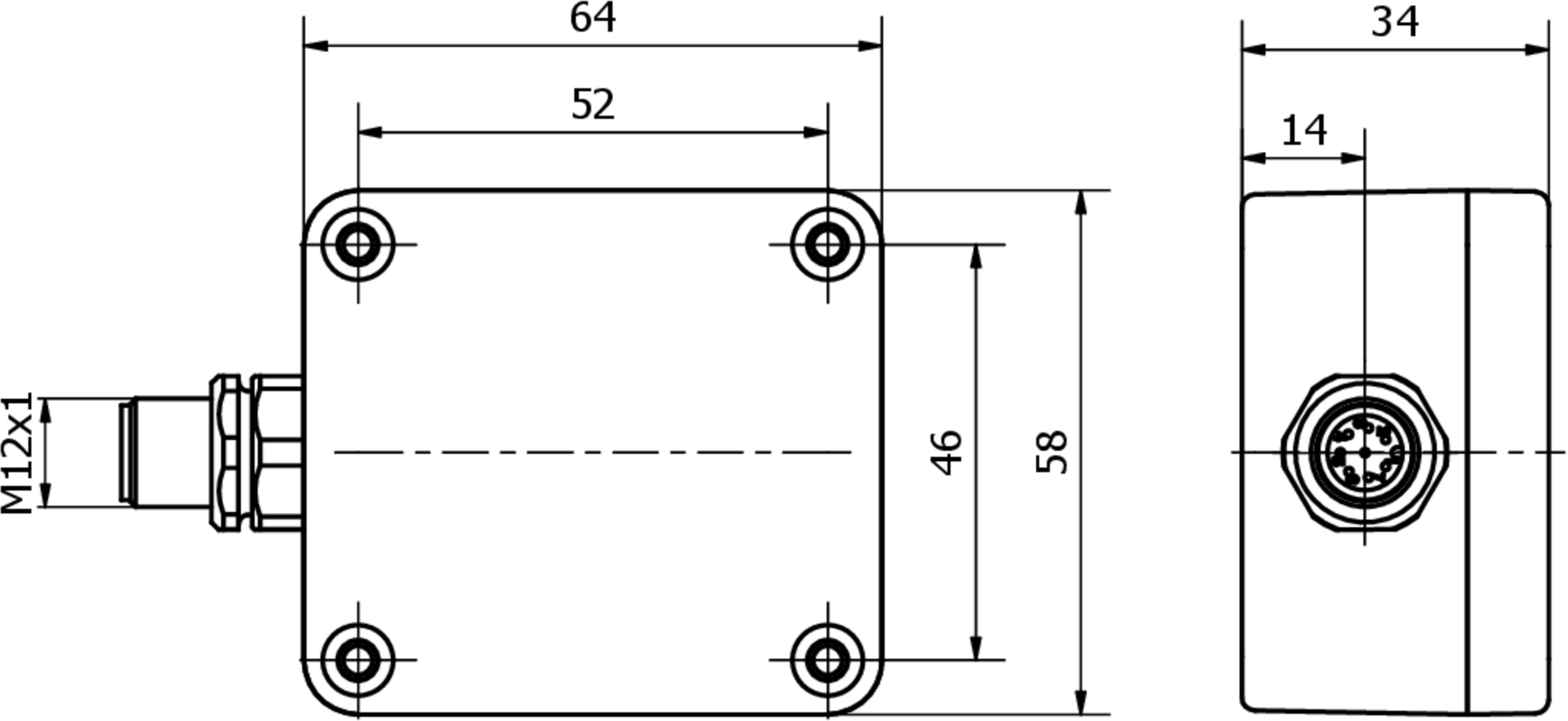

Rozměrový výkres
3D model
Porovnat

Snímače náklonu - Snímače náklonu

Snímače náklonu se používají pro absolutní detekci úhlu a polohy a měří úhel objektu vzhledem k zemské gravitaci. Škála aplikací je různorodá: např. na bagrech, jeřábech a zdvihacích plošinách (ochrana proti nehodám), na větrných turbínách, teleskopech nebo průmyslových robotech, abychom uvedli jen několik příkladů. Integrace snímačů náklonu do nejrůznějších aplikací je bezproblémová, protože nevyžaduje žádné složité instalace. Naše senzory pracují na konduktometrickém principu měření a zajišťují vysokou přesnost i při malých změnách úhlu.

Elektrické vlastnosti

Typ analogového výstupu
4 – 20 mA
Typ elektrického připojení
Konektor M12
Proud naprázdno
30mA
Počet pinů
5
Interval snímání
1 000Hz
Vyhodnocení
Osa X a osa Y
Zobrazení
4 křížové LED diody zelené barvy, LED displej
Počet analogových výstupních kanálů
2
Absolutní přesnost měření v °
0,1°
Absolutní opakovatelnost v °
0,03°
Rozlišení v °
0,003°
Dlouhodobý posun za rok v °
0,03°
Ochranné funkce
Ochrana proti zkratu, Ochrana proti přepólování
Provozní napětí
Elektrické připojení

Mechanické vlastnosti

Šířka
58mm
Výška
36mm
Kabelový přívod
radiální
Délka
64mm
Úhel sklonu
-85 - 85°
Druh krytí (IP)
IP67
Materiál krytu
Hliník
rozměry

Ostatní vlastnosti

Okolní teplota
-25 - 80°C
