VÝBĚHOVÁ POLOŽKA

PS500040

PS500040
Nahrazující zboží: PS500046
Porovnat
Snímač Laser, Snímač řádků vysílač, 105x30x125mm, Clona 48, Sn: 2m, 22-26V DC, Konektor M9 4pólový, IP54, Hliník anodizovaný/eloxovaný, Laserová dioda, červené světlo

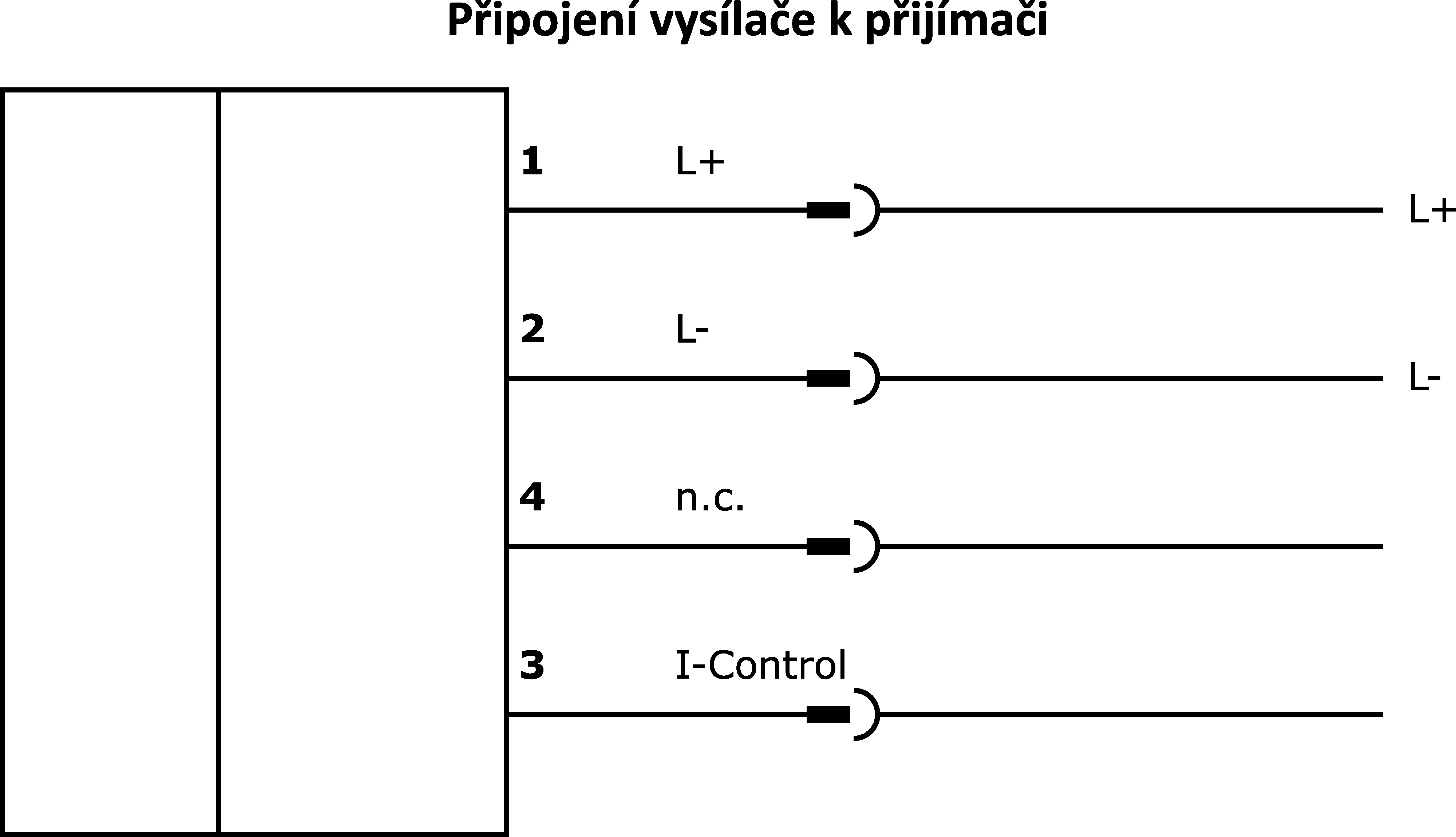

Diagram připojení
3D model
Porovnat

Laserové senzory - Liniový snímač – vysílače

Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.

Elektrické vlastnosti

Rozlišení
0,016mm
Provedení komunikačního rozhraní vysílače + přijímače
Konektor M9
Provedení elektrické přípojky
Konektor M9
Postup nastavení
Parametrizace, Teach-In
Výkon laseru
0,4mW
Proud naprázdno
200mA
Počet pinů
4
Počet pólů komunikačního rozhraní vysílače + přijímače
4
Snímací rozsah
0 - 2 000mm
Frekvence spínání
500Hz
Absolutní přesnost opakování
0,016mm
Druh zásuvky, komunikační rozhraní
Samice (zdířka)

Mechanické vlastnosti

Design
Kvádr
Šířka
125mm
Výška pole
48mm
Výška
105mm
Délka
30mm
Skladovací teplota
-20 - 85°C
Povrch
s teflonovým povlakem
Druh krytí (IP)
IP54
Materiál krytu
Hliník

Optické vlastnosti

Délka clony
48mm
Filtr
Interferenční filtr
Třída laseru
Třída 1
Druh světla
Laserová dioda, červené světlo
Tvar světelného paprsku
Linka
Vlnová délka snímače
670nm

Ostatní vlastnosti

Okolní teplota
-10 - 50°C
Klasifikace Třída
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s POP Ano
TSCA konformita Ano
Skupina produktů IPF 165 Laserové senzory řádků
Rozměry balení 138 x 95 x 210mm
Hrubá váha 420g
Číslo zboží 85365019
WEEE číslo 40951076
