OTQ80100
Menge | Preis | Ersparnis |
---|---|---|
1 | 156,40 € | – |
5 | 151,71 € | 3% / 4,69 € |
10 | 148,58 € | 5% / 7,82 € |
20 | 143,89 € | 8% / 12,51 € |
50 | 137,63 € | 12% / 18,77 € |

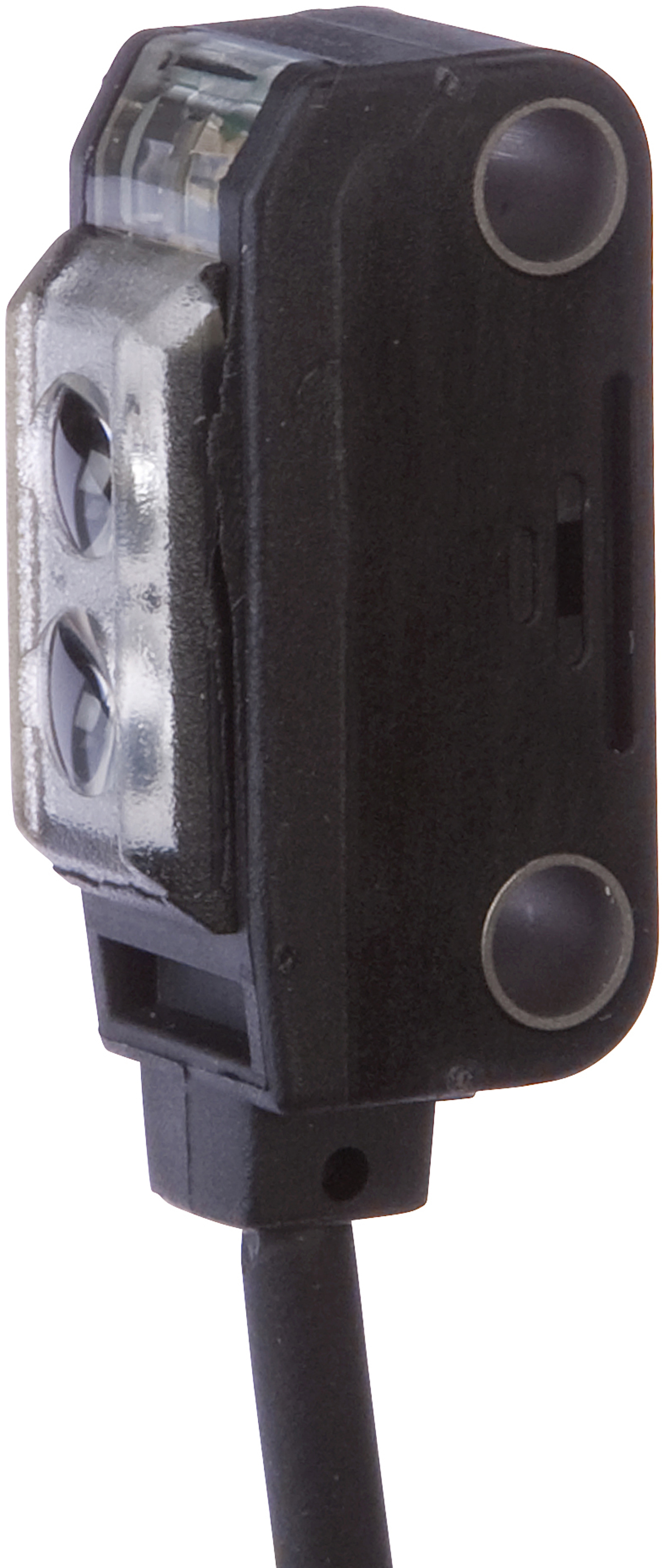

Optische Sensoren - Taster mit Intensitätsunterscheidung
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Elektrische Eigenschaften
- Ansprechzeit
- 0,5ms
- Anzahl der Schaltausgänge
- 1
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabel
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 50mA
- Einstellverfahren
- manuelle Einstellung
- Relative Hysterese
- 15%
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 20mA
- Leitungsdurchmesser
- 2,5mm
- Restwelligkeit
- 10%
- Schaltabstand
- 6 - 14mm
- Schaltfrequenz
- 1.000Hz
- Schutzklasse
- III
- Spannungsabfall
- 1V
- Tastfunktion
- hellschaltend
- Verpolungssicher
- Ja
- Abfallzeit
- 0,5ms
- Betriebsspannung (DC)
- 12 - 24V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Leiterquerschnitt
- 0,1mm²
- Ader-Zahl
- 3
- Bauform
- Quader
- Breite
- 8,2mm
- Höhe
- 25mm
- Kabellänge
- 2m
- Länge
- 12,3mm
- Lagertemperatur
- -30 - 70°C
- Schockfestigkeit
- 50g
- Schutzart (IP)
- IP67
- Schwingungsfestigkeit
- 500Hz
- Werkstoff der aktiven Fläche
- Kunststoff
- Werkstoff des Gehäuses
- Kunststoff (ABS)
- Werkstoff des Kabelmantels
- Kunststoff (PUR)
Optische Eigenschaften
- Lichtart
- Rotlicht unpolarisiert
- Lichtaustritt
- axial
- Lichtstrahlform
- Punkt
- Wellenlänge der Lichtquelle
- 680nm
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 55°C
- Referenzmedium / Objekt
- Werkstoff mit 90% Reflektivität
- Zuführtechnik
- Ja
Befestigung Bauform Q8/1
Kabelstecker M8 3polig konfektionierbar
Umkehrstufen Klemme
Logikmodul Hutschiene
Schutzschlauch
Datenblätter
Anleitungen
Zeichnungen
-

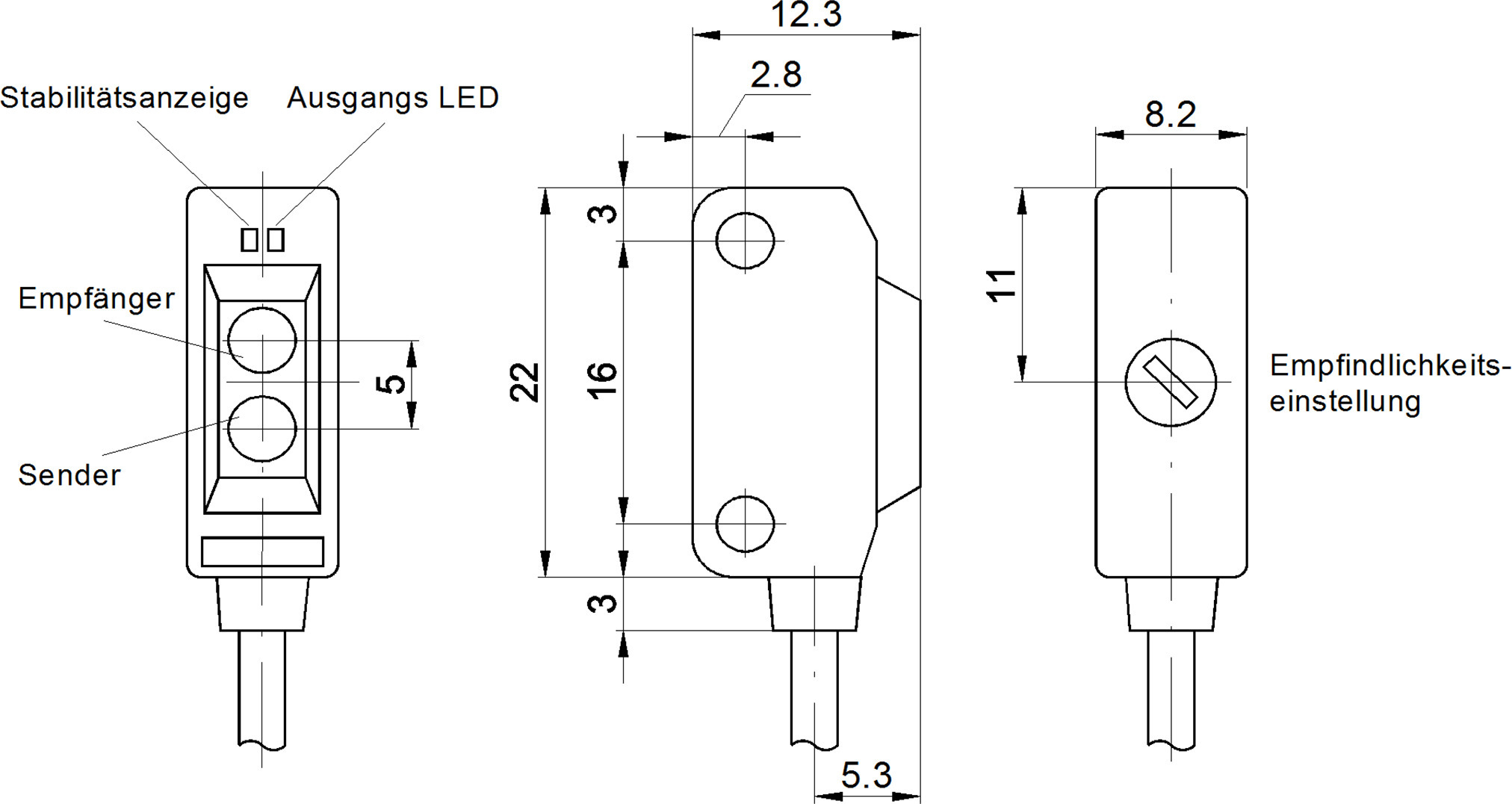

jpgTechnische ZeichnungJPG-Datei, 164 KB
-
dwg2DDWG-Datei, 72 KB
-
stp3DSTP-Datei, 51 KB
-
pngAnschlussbild InternetPNG-Datei, 7,1 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 482 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
-
pdfApplikationsbericht RICO OTQ LogikmodulePDF-Datei, 584 KB
-
pdfWhitepaper Optische SensorenPDF-Datei, 3,0 MB
Links
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27270903 |
eClass-7.1 | 27270903 |
eClass-8.0 | 27270903 |
eClass-9.0 | 27270903 |
eClass-9.1 | 27270903 |
ETIM-6.0 | EC001821 |
ETIM-7.0 | EC001821 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
OzDS-konform | Ja |
POP-konform | Ja |
TSCA-konform | Ja |
IPF Produktgruppe | 100 Optische Sensoren |
Verpackungsmaße | 77 x 25 x 123mm |
Bruttogewicht | 30g |
Zolltarifnummer | 85365019 |
WEEE-Nummer | 40951076 |
