Avec un point laser ou une ligne laser sur l'objet

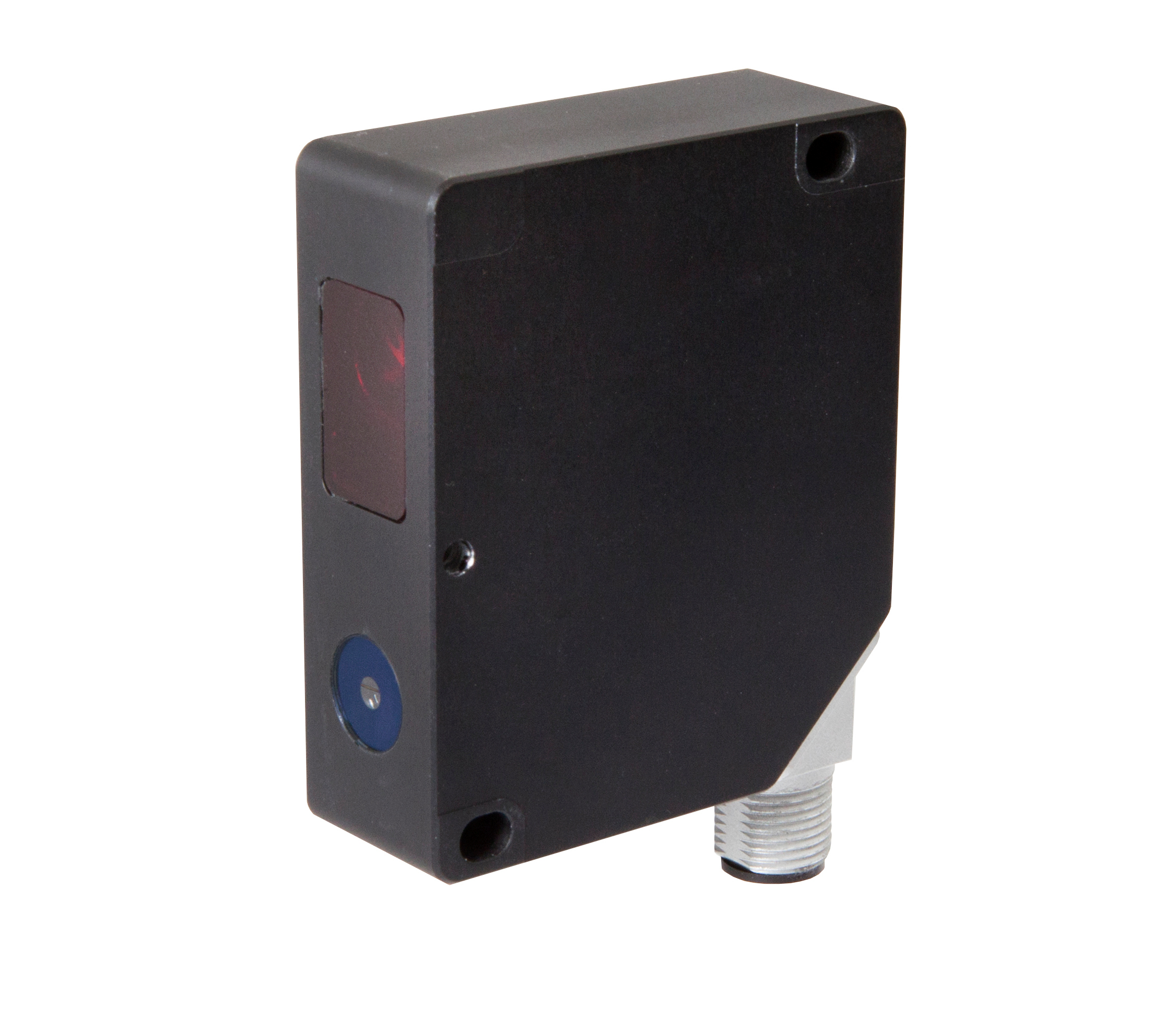

ipf electronic présente de nouveaux palpeurs de triangulation laser
À l'occasion de la foire de Hanovre, ipf electronic présente avec les PT64 une nouvelle série de palpeurs à triangulation laser (classe laser 2) qui présentent quelques particularités tant au niveau de la conception des appareils que de leur grande flexibilité d'utilisation.
Lorsqu'il s'agit de détecter des objets presque indépendamment de la couleur lors de la mesure de distance ou du positionnement, les PT64 constituent une solution extrêmement économique. Les appareils compacts dans un boîtier métallique robuste (IP67) intègrent une touche d'apprentissage pour déterminer le début et la fin de la plage de mesure, deux affichages d'état à LED, deux entrées numériques, deux sorties analogiques (0-10V à 4-20mA) ainsi que deux sorties numériques supplémentaires. Une caractéristique de design particulièrement frappante est la fiche de raccordement pivotante à 180° du PTAC. PT64qui permet d'installer le bouton-poussoir dans presque toutes les positions de montage.
Dès leur livraison, les nouveautés d'ipf electronic proposent un grand nombre de fonctions de base pour une mise en service facile. Ainsi, tous les PT64 fournissent dès l'usine un signal de distance se rapportant à l'ensemble de la plage de mesure de chaque type d'appareil, la plus petite plage de mesure étant de 21 mm à 45 mm et la plus grande plage de mesure allant de 150 mm à 1 000 mm. Selon le type d'appareil et donc la plage de mesure, les palpeurs atteignent en outre des résolutions de 6µm à 250µm.
Deux versions avec point laser ou ligne laser
Sur tous les PT64 l'utilisateur a le choix entre deux versions, l'une avec point laser et l'autre avec ligne laser, qui ne se distinguent que par l'optique d'émission.
Le site PT64 avec une conception de faisceau laser ponctuel permettent des mesures extrêmement exactes et précises et conviennent donc par exemple pour la mesure de distance et le positionnement de très petits objets ou pour des mesures très précises à des positions spécifiques de composants à géométrie complexe. En revanche, si les surfaces des objets doivent être rugueuses ou non homogènes, il est recommandé d'utiliser les PT64qui génèrent une ligne laser. Lorsqu'un faisceau laser en forme de ligne rencontre de telles surfaces, une grande partie de la surface est détectée par le faisceau, ce qui améliore en conséquence la réflexion de la lumière en direction du capteur et donc le signal de réception du palpeur. Les versions d'appareils avec ligne laser sont donc particulièrement adaptées aux mesures sur des pièces métalliques fraisées ou ébauchées, des pièces en fonte ou des couches de fil métallique sur des corps de bobine, par exemple.
Plus de possibilités grâce au logiciel gratuit
En complément des palpeurs à triangulation laser, ipf electronic propose un logiciel gratuit qui élargit encore nettement le spectre d'utilisation potentiel des nouveautés dans la pratique.
Ce logiciel permet entre autres de visualiser le signal de réflexion d'une surface sur l'élément de réception d'un palpeur et d'évaluer ainsi la qualité du signal d'un palpeur. PT64 lors de la mesure de distance ou du positionnement.
Si l'on souhaite déterminer plus précisément ce qui se passe lors de la saisie et de l'évaluation des valeurs de mesure, les deux entrées numériques du palpeur peuvent être configurées de manière très orientée vers l'application grâce à une série de fonctions déjà enregistrées dans le logiciel.
De même, les deux sorties analogiques et numériques du palpeur peuvent être configurées à l'aide du logiciel pour des tâches de mesure spécifiques. Parmi les exemples de sorties de commutation, on peut citer la surveillance du dépassement d'une valeur limite ou d'un point de commutation ou encore le contrôle d'une zone limite, par exemple le contrôle de la hauteur d'un composant dans une bande de tolérance définie au préalable.
Les sorties analogiques permettent d'enregistrer dans le palpeur, à l'aide du logiciel, des valeurs finales concrètes pour les limites de la plage de mesure. Dans ce contexte, une particularité du PT64 est la fonction dite de l'aiguille traînante, dans laquelle les sorties analogiques fournissent la valeur de distance la plus élevée et la plus faible mesurée sur un cycle de mesure. En calculant la différence entre les deux valeurs extrêmes, l'utilisateur obtient par exemple une valeur limite à surveiller.
Enfin, le logiciel gratuit permet d'analyser les paramètres fonctionnels d'un PTAC. PT64 et de les sauvegarder sur un PC ou un support de données externe. Tous les paramètres importants sont ainsi toujours reproductibles et disponibles à tout moment.
Si un palpeur doit être remplacé, il suffit de transférer à nouveau ces paramètres sur l'appareil via le logiciel, ce qui évite un nouveau paramétrage fastidieux.
Le site PT64 remplacent les anciens palpeurs laser des séries PT65 et PT66 d'ipf electronic. Avec cette nouvelle série, les utilisateurs disposent toutefois de trois appareils en une seule solution industrielle robuste : un capteur analogique, un capteur à commutation et un détecteur de contraste.
