Bien plus qu'une mesure de déplacement sans contact

Nouvelle solution système paramétrable d'IPF

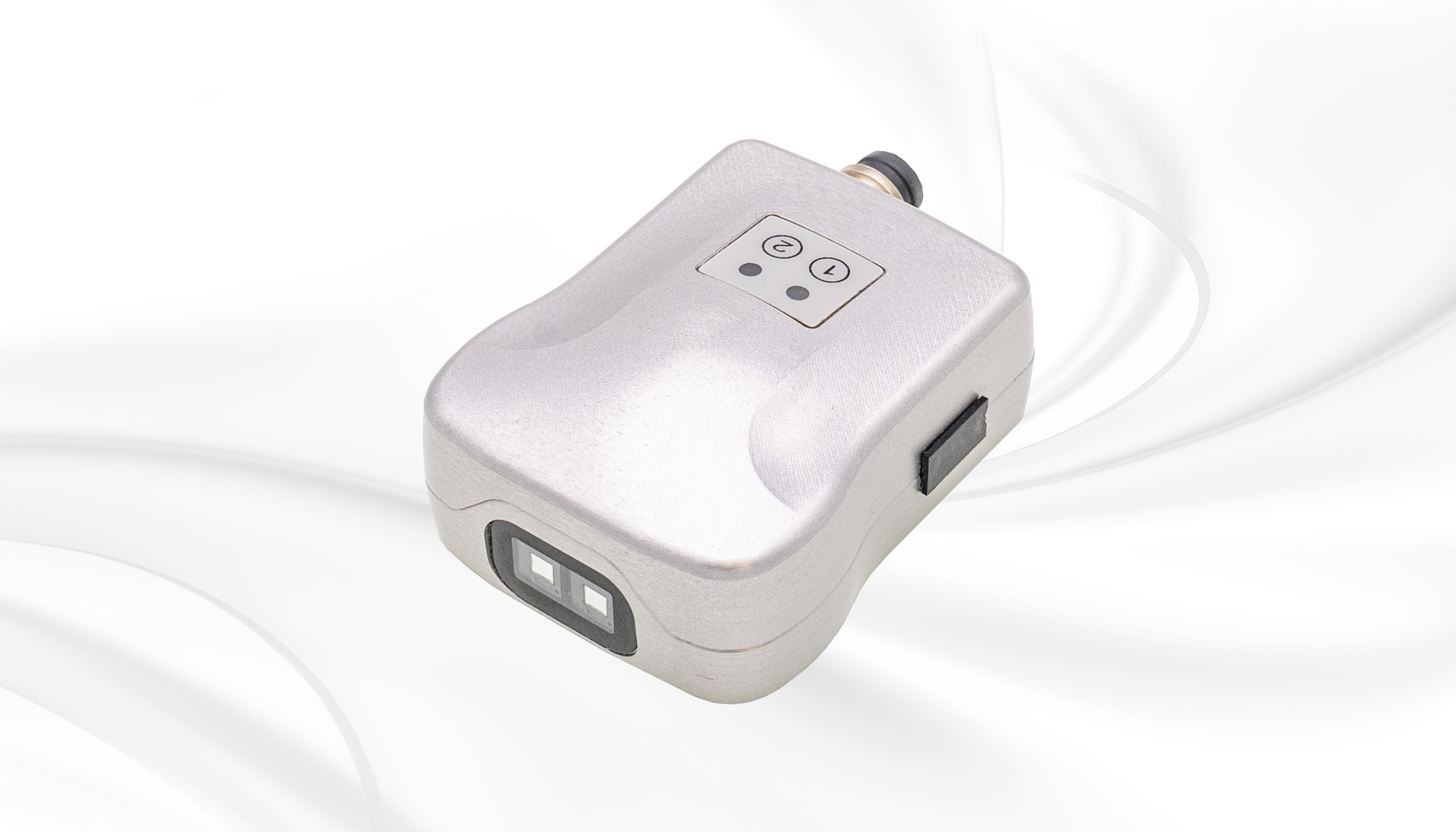

Avec le VO330570 IPF présente un système de mesure de déplacement optique qui peut faire bien plus que ce que son nom laisse supposer.

Le capteur incrémental avec une distance de détection de 15 à 60mm détecte sans contact et donc sans glissement tous les objets en mouvement, indépendamment du matériau ou de la couleur. Comme l'appareil fonctionne avec une lumière infrarouge de la classe laser 1, aucune mesure de protection particulière n'est nécessaire lors de l'installation. En raison de son taux de balayage très élevé de 0,9 milliseconde, le VO330570 en particulier pour la détection de matériaux dans les processus à très grande vitesse. Mais la solution peut faire bien plus encore.

Le capteur se paramètre à l'aide d'un logiciel PC gratuit, les unités disponibles étant les impulsions/mm, m/min et mm. Si le VO330570 est connecté au PC pendant le fonctionnement, le logiciel détermine également la vitesse de déplacement de l'objet détecté. De plus, la solution d'IPF intègre une sortie codeur qui fournit deux signaux carrés A/B déphasés de 90 degrés, ce qui permet d'afficher une course en connectant un compteur.

Une autre sortie de commutation permet en outre de paramétrer un point zéro pour une distance prédéfinie (par exemple tous les 50 mm), afin de réinitialiser par exemple un compteur ou de traiter le signal dans un API, par exemple pour commander une découpe automatisée de matériaux en bande. La deuxième sortie peut en outre être paramétrée comme sortie d'alarme, ce qui permet d'augmenter la sécurité du processus lors de la mesure de la course et de l'angle par l'intermédiaire du capteur de position. VO330570 augmente encore de manière décisive.
