Rien de plus simple

Nouveau convertisseur de mesure pour rail DIN de l'ipf

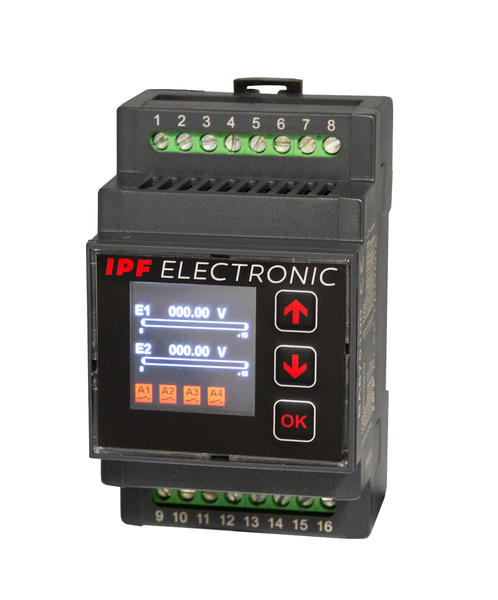

Avec le BA870100 ipf electronic présente un convertisseur de mesure extrêmement polyvalent dans un boîtier pour rail DIN.

L'utilisation de convertisseurs de mesure programmables ou configurables est toujours recommandée lorsqu'un ou plusieurs signaux de commutation numériques doivent être générés à partir d'un signal analogique et qu'aucune commande de traitement des valeurs de mesure n'est disponible à cet effet.

Dans ce contexte, le nouveau convertisseur de mesure BA870100 d'ipf electronic se révèle être une solution particulièrement flexible pour le traitement simple de valeurs analogiques.

Pour le raccordement d'un grand nombre de signaux d'entrée possibles, le BA870100 deux entrées analogiques pouvant être combinées en option, au choix en tension ou en courant (0V...10V, 4mA...20mA, 0mA...20mA), avec des unités librement sélectionnables, ainsi qu'une entrée d'apprentissage externe avec une fonction de point zéro en option. La transmission des signaux est assurée par quatre sorties numériques et une sortie analogique évolutive qui peut être utilisée comme sortie de tension et de courant (0V...10V, 4mA...20mA). Les sorties peuvent d'ailleurs être affectées à n'importe quelle entrée, quelle que soit la combinaison. Un convertisseur A/N 10 bits garantit la résolution correspondante du signal nécessaire. En outre, il est possible de commuter les signaux de sortie sous n'importe quelle forme (NPN/PNP, fonction d'ouverture/fermeture, fonctions de temporisation).

La configuration simple et rapide du BA870100 s'effectue via le concept de commande intuitif, au moyen de trois boutons-poussoirs permettant de naviguer dans la structure de commande sur l'écran TFT couleur (langues d'affichage : allemand, anglais et français).

Grâce à sa grande flexibilité, le nouveau convertisseur de mesure est idéal pour un équipement ultérieur simple ou une optimisation ciblée de machines ou d'outils qui ne sont pas équipés d'un API. En outre, le BA870100 mais aussi comme solution optimisée en termes de temps et de coûts pour compléter les commandes de machines, car l'installation coûteuse d'une carte d'entrée analogique est alors superflue. Il est également envisageable d'utiliser le BA870100 comme commande de pompe autonome pour la régulation du niveau de remplissage, pour ne citer que quelques exemples.
