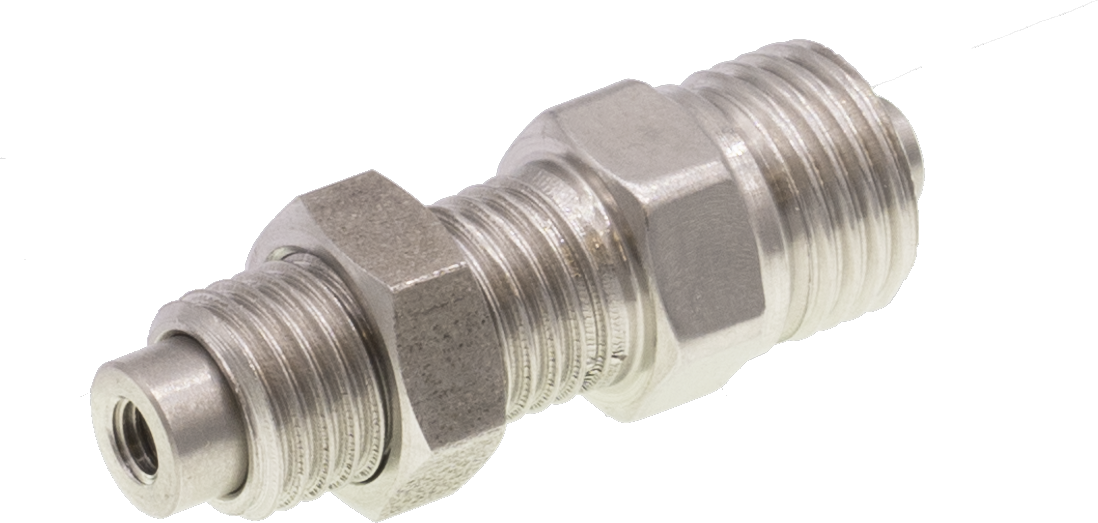

Le système des poussoirs à butée est idéal lorsqu'une détection sans contact n'est pas possible ou peut être empêchée. Le mouvement absorbé par l'élément de commande est transmis par un arbre à travers le boîtier et pousse de l'autre côté une surface métallique qui peut être détectée par un capteur inductif. Cela permet une détection entièrement électronique sans risquer d'endommager le capteur.
L'élément d'actionnement est ramené par un ressort, une limitation de la course empêche le contact avec le capteur. L'ensemble du système comprend un support adapté qui sert de pièce de raccordement à un capteur séparé.

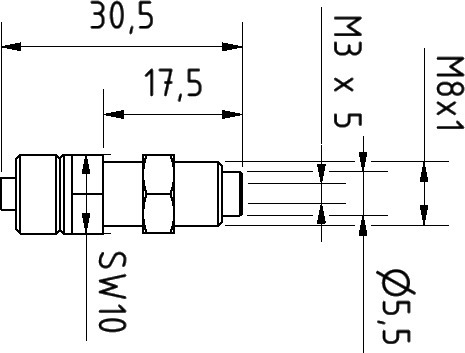

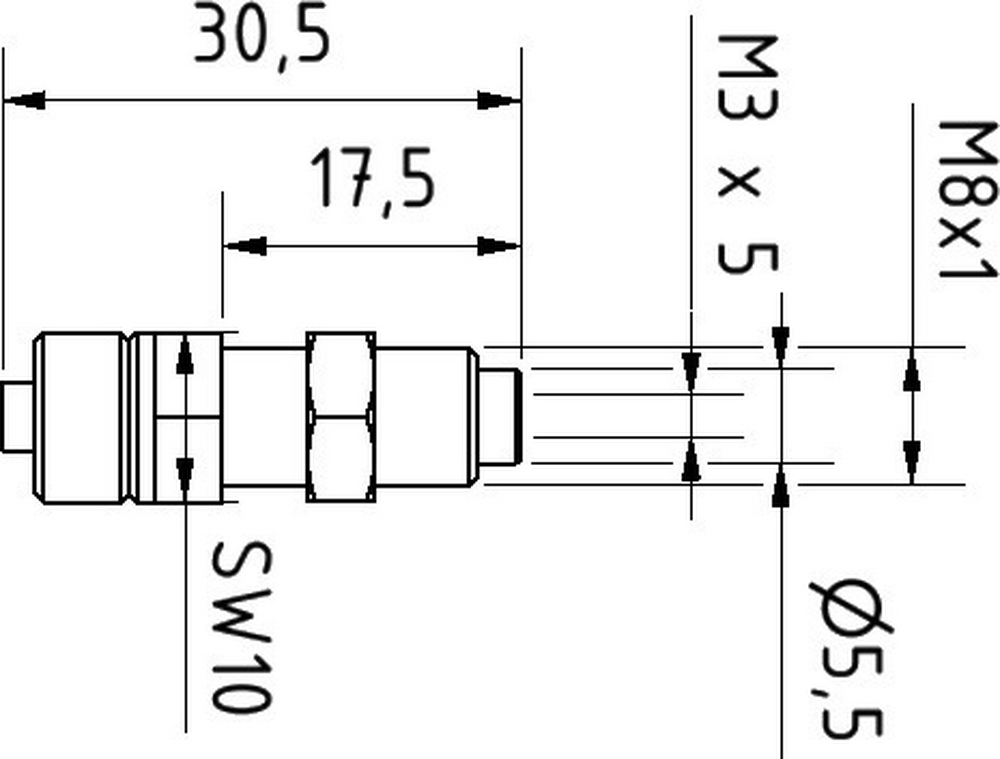

L'AY000146, en acier et d'une longueur de 30 mm, supporte une force de butée de 1000N. Pour la fixation, un filetage M8x1mm est découpé dans le boîtier. Un trou intérieur M3 de 5mm de profondeur a en outre été découpé dans l'élément d'actionnement de cette version.
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270604 |
| eClass-7.1 | 27270604 |
| eClass-8.0 | 27270604 |
| eClass-9.0 | 27270604 |
| eClass-9.1 | 27270604 |
| ETIM-6.0 | EC001483 |
| ETIM-7.0 | EC001483 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 900 Accessoires |
| Dimensions de l'emballage | 100 x 8 x 170mm |
| Poids brut | 13g |
| 0,02kg CO₂e | |
| Numéro de tarif douanier | 73181900 |
| Numéro WEEE | 40951076 |
