Éclairage supplémentaire de la caméra - Lampe à lumière transmise

EDLE0I70

EDLE0I70
Prix catalogue
660,00 €
Sur demande
Lampe à LED à lumière transmise, 250x120x12mm, lumière infrarouge, 9W, 850nm, 24V DC, prise M8 4 pôles, IP54, aluminium+PMMA
Schéma de connexion

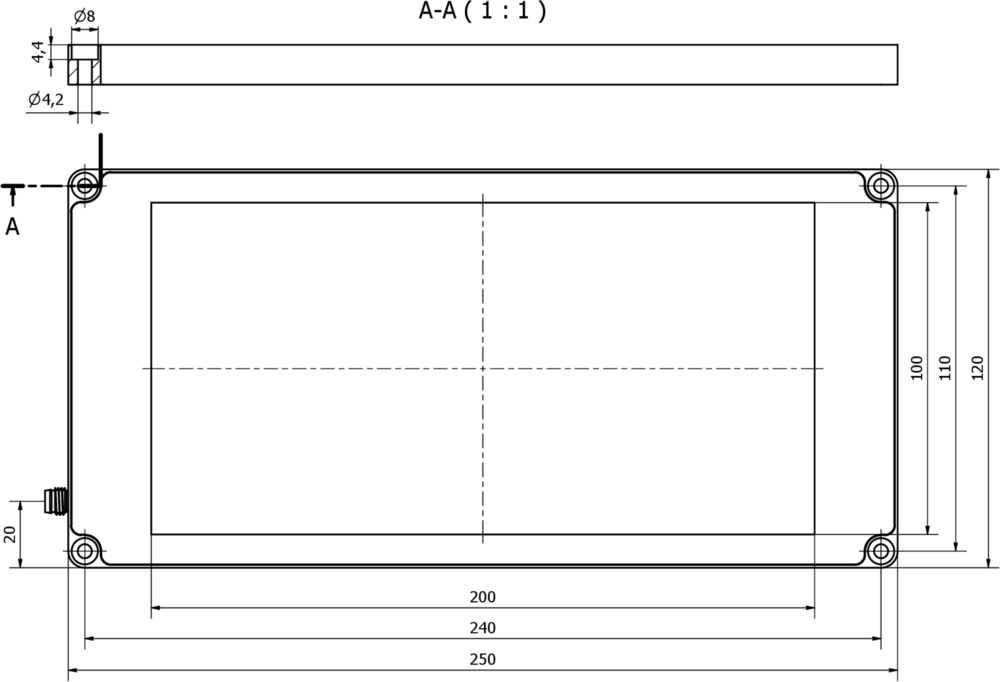

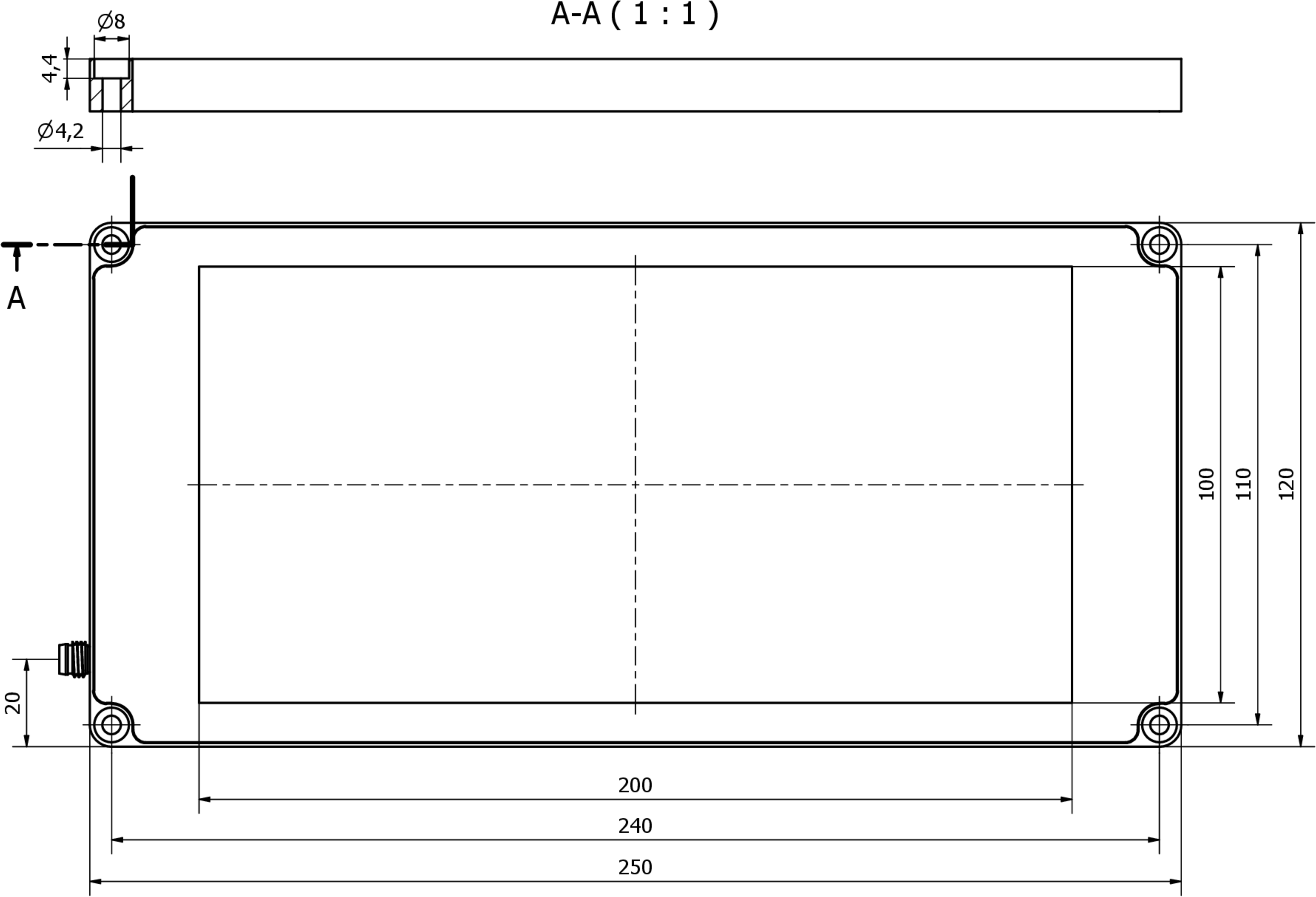

Croquis coté
Modèle 3D
Comparer

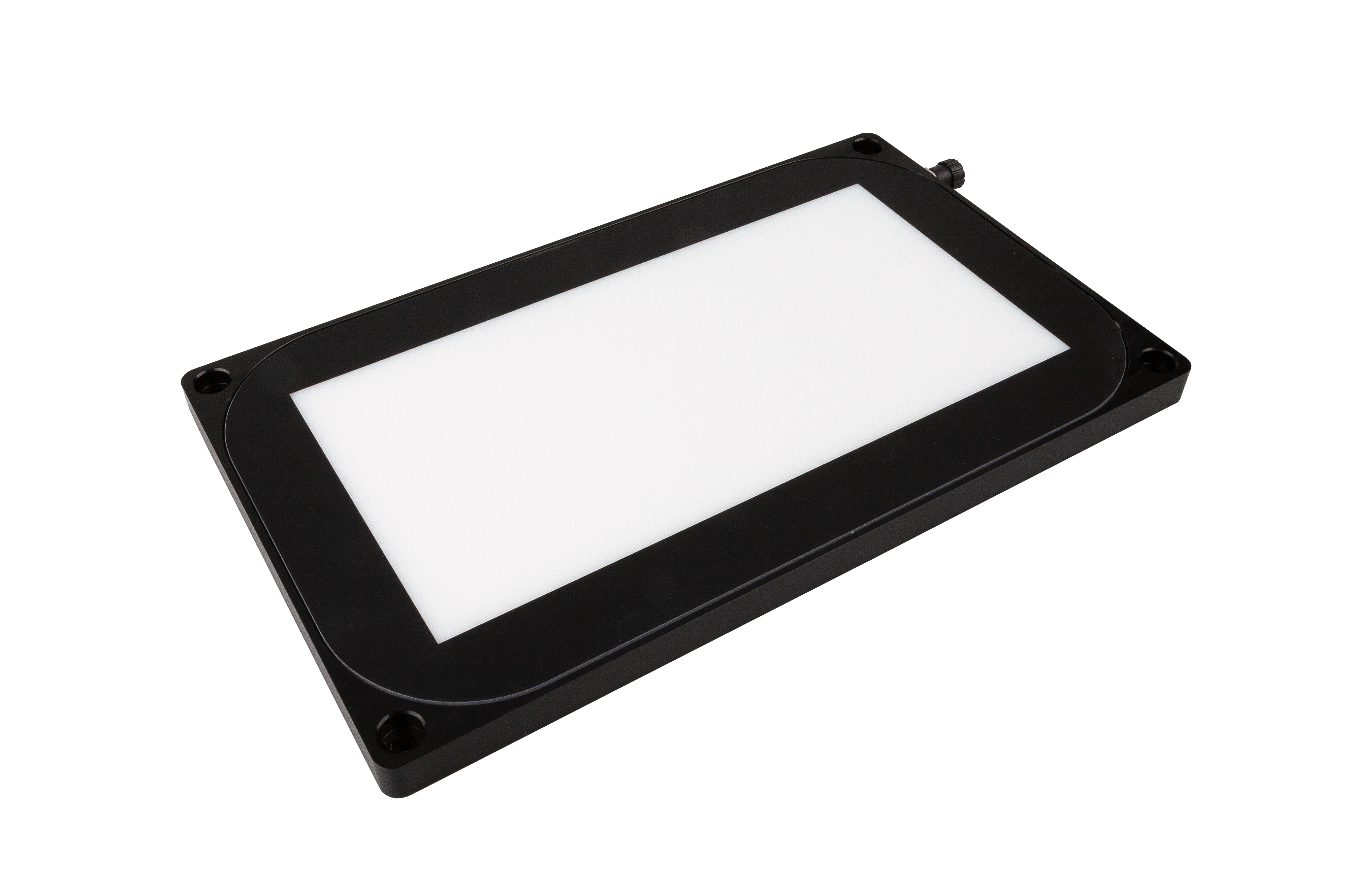

Éclairage supplémentaire de la caméra - Lampe à lumière transmise

Cet éclairage par transmission homogène avec une surface d'éclairage de 200 x 100 mm est idéal pour le contrôle et la mesure de contours. L'injection latérale de la lumière LED garantit un éclairage très homogène de la surface, ce qui augmente la qualité du résultat de l'examen. L'éclairage par transparence se distingue par son format très compact avec une hauteur de boîtier de seulement 12 mm.

Autres caractéristiques

Humidité relative (sans condensation)
30 - 70%
Température ambiante
10 - 30°C
Mode de fonctionnement
Mode flash, Fonctionnement permanent, Mode de commutation

Caractéristiques électriques

Exécution du raccordement électrique
Connecteur M8
Courant assigné d'emploi
1 200mA
Contrôleur de flash
interne
Puissance
9W
Max. Courant de choc
2 400mA
Nombre de pôles
4
Classe de protection
III
Tension de service
Raccordement électrique

Propriétés mécaniques

Largeur
120mm
Largeur du champ lumineux
100mm
Hauteur
12mm
Longueur
250mm
Longueur du champ lumineux
200mm
Indice de protection (IP)
IP54
Comportement de dispersion du pare-brise
diffus
Matériau du boîtier
Aluminium
Matériau du pare-brise
Polyméthacrylate de méthyle
Plage de distance de travail
1 - 100mm
Dimensions

Propriétés optiques

Groupe à risque
0
Sources lumineuses
LED
Type de lumière
Lumière infrarouge
Longueur d'onde du capteur
850nm
