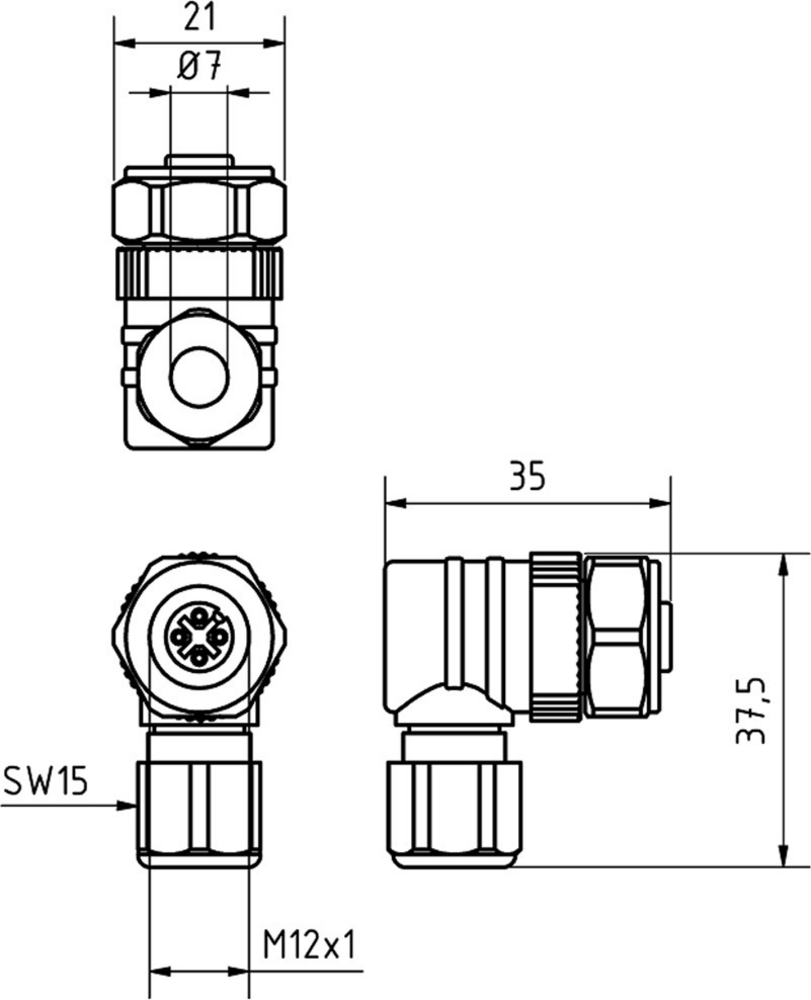

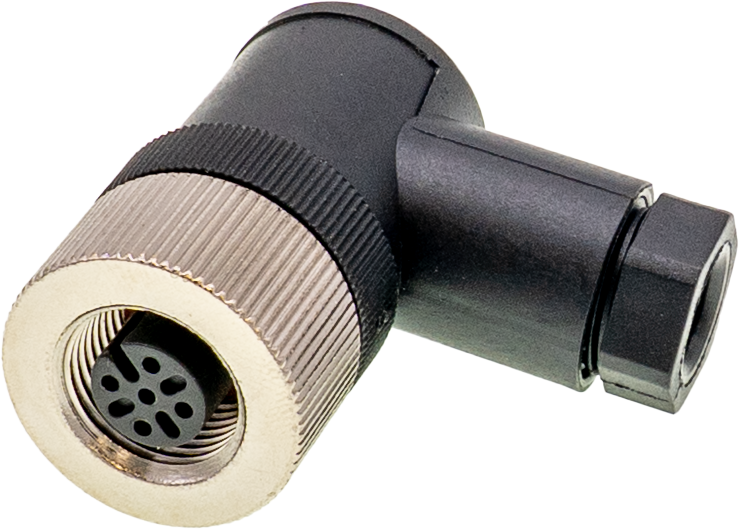

VK003020
Technique de raccordement - Prises / fiches de câble à confectionner soi-même
Les prises de câble ipf servent principalement à établir le raccordement électrique des capteurs. Leurs propriétés se caractérisent par une exécution robuste, dans les classes de protection les plus élevées (IP67 | IP68 | IP69K) et, sur demande, avec un blindage à 360°. Avec leurs caractéristiques : compatibles avec les bus, les chaînes porte-câbles et les robots, résistants aux huiles, aux produits chimiques, aux étincelles de soudage, leur résistance aux détergents ou au nettoyage à haute pression et au jet de vapeur, la plage de température étendue jusqu'à +230°C, la technique de raccordement rapide ou les caractéristiques particulières de transmission des données, les prises de câble répondent à toutes les exigences de la technique d'automatisation.
Autres caractéristiques
- Température ambiante
- -25 - 90°C
- Version
- Prise de câble
Caractéristiques électriques
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- Raccord à visser
- Nombre de pôles Raccordement A
- 4
- Courant admissible
- 4A
- Tension de fonctionnement (AC 50Hz)
- 240V
- Tension de fonctionnement (DC)
- 240V
Propriétés mécaniques
- Section des conducteurs
- 0,75mm²
- Entrée de câble
- coudé
- Entrée de câble Connecteur A
- coudé
- Codage Connexion A
- A
- Indice de protection (IP)
- IP67
- Matériau du revêtement de contact
- Or
- Matériau du boîtier
- PBT
- Matériau de l'embase de contact
- Laiton
- Diamètre de câble admissible
- 3 - 6,5mm
- Matériau du raccord
- Laiton
Classification | Classe |
---|---|
eClass-7.0 | 27440102 |
eClass-7.1 | 27440102 |
eClass-8.0 | 27440102 |
eClass-9.0 | 27440102 |
eClass-9.1 | 27440102 |
ETIM-6.0 | EC002062 |
ETIM-7.0 | EC002062 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 852 Prises/fiches de câbles (à confectionner soi-même) |
Dimensions de l'emballage | 100 x 45 x 120mm |
Poids brut | 27g |
Numéro de tarif douanier | 85369010 |
Numéro WEEE | 40951076 |
