Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK030F60

VK030F60
Prix catalogue
14,40 €
En stock

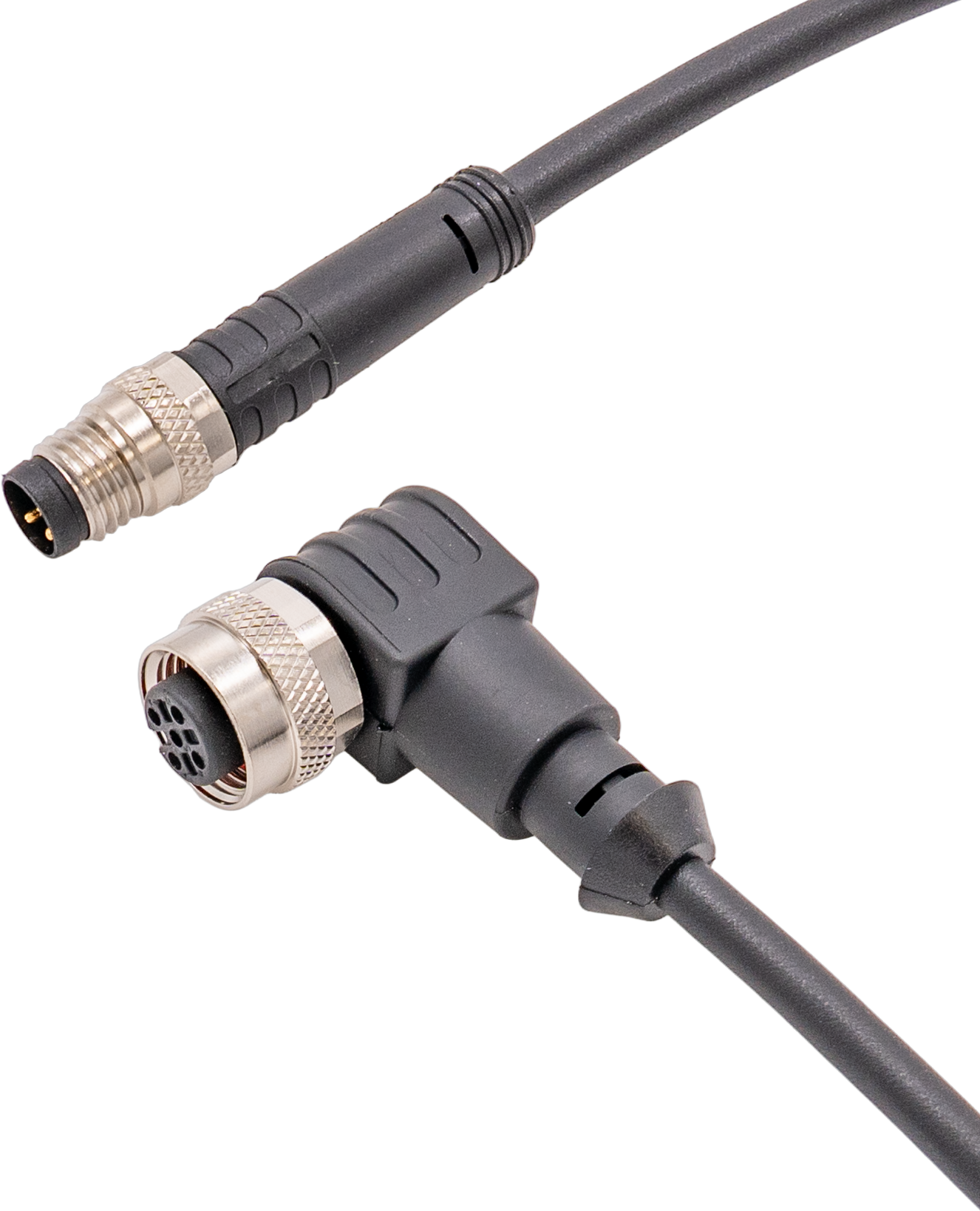

Câble de raccordement, 0,3m, prise M12 tripolaire coudée, prise M8 tripolaire droite, 3x0,34mm², PUR (polyuréthane), 60V, IP67, résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, zone de soudure, sans silicone
Schéma de connexion
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées aux deux extrémités. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2
Température ambiante
-30 - 90°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
M8
Nombre de pôles Raccordement A
3
Nombre de pôles Raccordement B
3
Courant admissible
4A
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Section de conducteur
0,34mm²
Nombre de fils
3
Couleur de la gaine du câble
noir
Longueur du câble
0,3m
Entrée de câble Connecteur A
coudé
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
1Nm
Couple de serrage maximal Raccord B
0,6Nm
Cycles de pliage
5 millions de cycles
Indice de protection (IP)
IP67
Cycles de torsion
+/-360°/m, ≥ 2 millions de cycles
Matériau du revêtement de contact
Or
Matériau du boîtier
TPU
Matériau de la gaine de câble
Matériau de l'embase de contact
Plastique (TPU)
Température extérieure admissible du câble, pose fixe
-40 - 90°C
Température extérieure admissible du câble, en mouvement
-30 - 90°C
Matériau du raccord
Laiton nickelé

Propriétés optiques

Degré de pollution
3
Classification Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Numéro d'homologation UL / CSA E509333
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Numéro SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 160 x 15 x 240mm
Poids brut 30g
0,1kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
