Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK03C825

VK03C825
Prix catalogue
16,00 €
En stock
Câble de raccordement, 0,3m, prise femelle M8 à 4 pôles coudée, prise mâle M8 à 3 pôles droite, 3 conducteurs, PUR (polyuréthane), résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, domaine de soudage, sans silicone
Schéma de connexion
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées des deux côtés. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

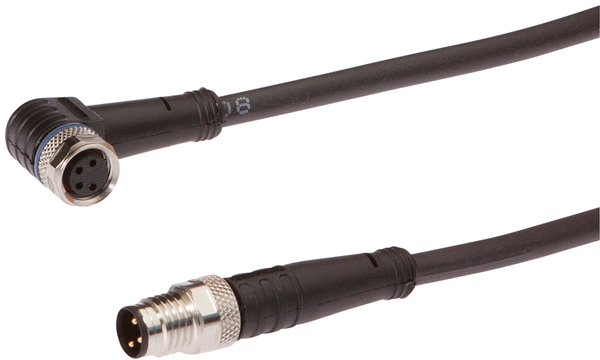

L'un des côtés du VK03C825 est équipé d'une prise de câble M8 coudée à 4 pôles et l'autre d'une fiche de câble M8 droite à 3 pôles. Les conducteurs du câble avec une gaine en plastique (PUR) peuvent être chargés chacun avec 4A.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M8
Version raccordement électrique B
M8
Nombre de pôles Raccordement A
4
Nombre de pôles Raccordement B
3
Courant admissible
4A
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Nombre de fils
3
Couleur de la gaine du câble
noir
Longueur du câble
0,3m
Entrée de câble Connecteur A
coudé
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
0,6Nm
Couple de serrage maximal Raccord B
0,6Nm
Cycles de pliage
5 millions de cycles
Cycles de torsion
+/-360°/m, ≥ 2 millions de cycles
Matériau du revêtement de contact
Or
Matériau de la gaine de câble
Matériau de l'embase de contact
CuSn
Matériau du raccord
Laiton
Classification Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Numéro d'homologation UL / CSA E509333
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Numéro SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 120 x 10 x 190mm
Poids brut 20g
0,06kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
