Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK150F73

VK150F73
Prix catalogue
24,10 €
Stock à peine suffisant
Câble de raccordement, 1,5m, prise M8 4 pôles coudée, prise M8 4 pôles droite, 4x0,34mm², PUR (polyuréthane) noir, 24V, -30-90°C, IP67, TPU, 3A, LED, résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, zone de soudure, sans silicone

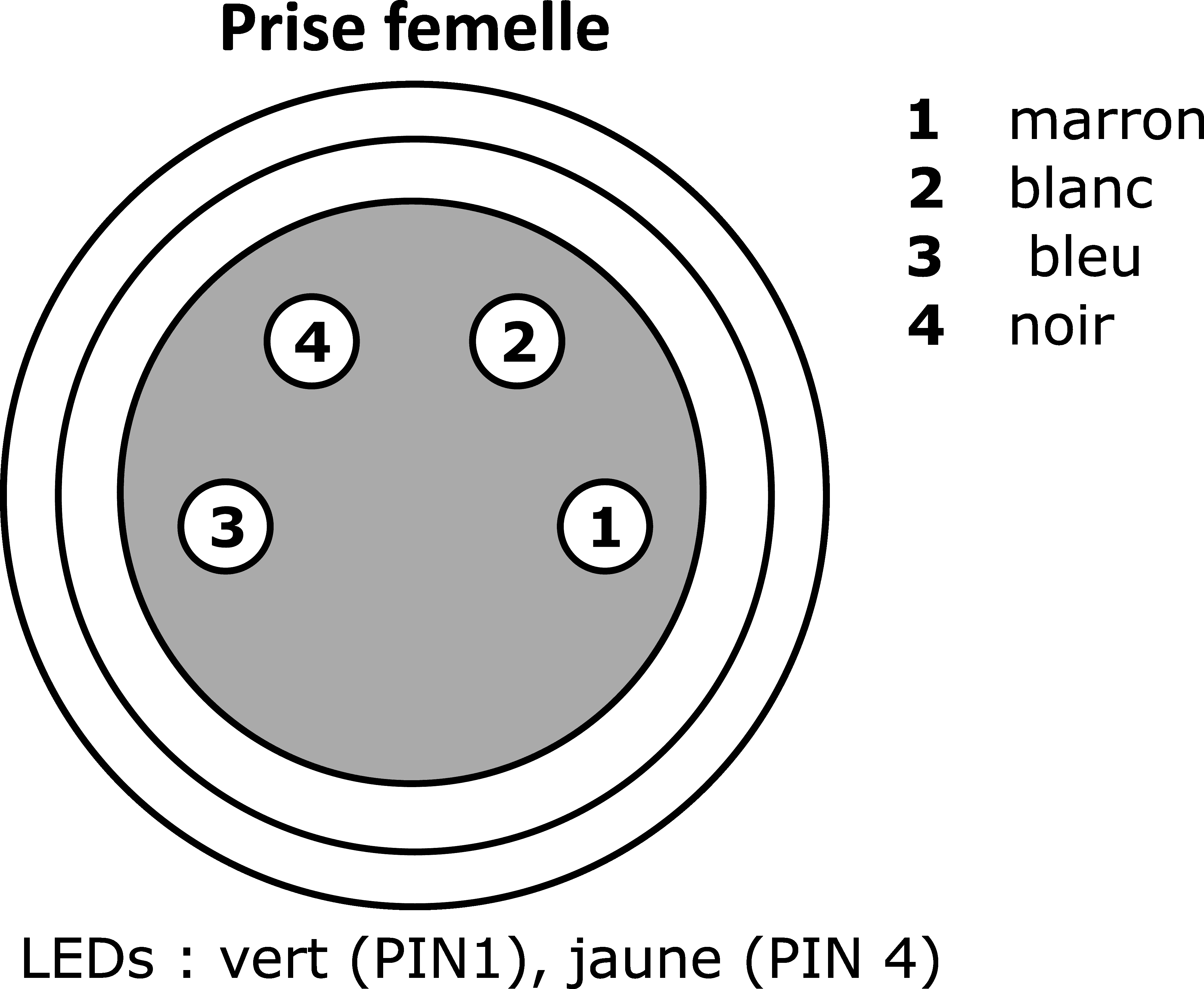

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées des deux côtés. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

L'un des côtés du VK150F73 est équipé d'une prise de câble M8 coudée à 4 pôles et l'autre d'une fiche de câble M8 droite à 4 pôles. Les conducteurs du câble avec une gaine en plastique (PUR) peuvent être chargés chacun avec 3A.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2
Température ambiante
-30 - 90°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M8
Version raccordement électrique B
M8
Résistance de contact
5mOhm
Nombre de pôles Raccordement A
4
Nombre de pôles Raccordement B
4
Courant admissible
3A
Codage Connexion A
A
Codage port B
A
Annonce
Indicateur LED

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Section de conducteur
0,34mm²
Nombre de fils
4
Couleur de la gaine du câble
noir
Longueur du câble
1,5m
Entrée de câble Connecteur A
coudé
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
0,6Nm
Couple de serrage maximal Raccord B
0,6Nm
Cycles de pliage
5 millions de cycles
Indice de protection (IP)
IP67
Cycles de torsion
+/-360°/m, ≥ 2 millions de cycles
Matériau du revêtement de contact
Or
Matériau du boîtier
TPU
Matériau de la gaine de câble
Matériau de l'embase de contact
Laiton
Température extérieure admissible du câble, pose fixe
-40 - 90°C
Température extérieure admissible du câble, en mouvement
-30 - 90°C
Matériau du raccord
Laiton

Propriétés optiques

Degré de pollution
3
Classification Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Numéro d'homologation UL / CSA E509333
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Numéro SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage
Poids brut 50g
5,75kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
